NXT part list(Vol.1-Vol.3).pdf - 第365页
A UQ01430 6. CONVEYOR / コンベア 46 PTS-NXT-06JE
6.1.1. M3S-SINGLE CONVEYOR 9/
6.1.1. M3S-シングルコンベア 9/
UQ01430
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM38891 2 BKT ＢＫＴ FE
2 PZ18700 8 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン FE
3 W1023A 8 WASHER, LOCK ワッシャ スプリング 5M/M FE
4 W1050A 8 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
5 K5260A 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X008 FE
6 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
7 PM55753 2 SHAFT シャフト FE
8 K5357H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
9 PM58012 1 PIN ピン FE
10 PM35753 1 JOINT KNUCKLE ジョイント ナックル FE
11 N4021A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X006 ｸﾎﾞﾐｻｷ FE
12 PM31521 1 COLLAR カラ－ FE
13 PZ11520 1 BEARING DRY ベアリング ドライ DUB1006 OT
14 PP00960 1 LINK リンク FE
15 S1031A 2 CIR-CLIP サークリップ STW 10 FE
16 PZ10711 1 TAPE テ－プ OT
17 PM35562 2 LEVER レバ－ FE
18 PM27862 2 WASHER ワッシャ FE
19 H4337A 2 BEARING, DRY ベアリング ドライ DUB 1220 OT
20 PM27872 2 WASHER ワッシャ FE
21 PM58032 2 PIN ピン FE
22 H4333H 2 BEARING, DRY ベアリング ドライ DUB 1020 OT
23 H4330A 2 BEARING, DRY ベアリング ドライ DUB 1008 OT
24 PM58021 1 PIN ピン FE
25 PM31542 1 COLLAR カラ－ FE
26 PZ11520 1 BEARING DRY ベアリング ドライ DUB1006 OT
27 H2187T 1 PIN ピン CDGH10-22 FE
28 S1031A 2 CIR-CLIP サークリップ STW 10 FE
29 XS01600 1 CYLINDER AIR シリンダ エア－ SPC2-40-40-C-LZ3 OT
30 PM72931 1 BKT CYLINDER ＢＫＴ シリンダ FE
31 PZ18700 2 BOLT ボルト OT
31.1 PZ21960 2 BOLT, HEX SOCKET ボルト 六角穴
OT
32 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
33 W1050A 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
34 Y3121N 1 UNION, ELBOW ユニオン エルボ KQ2VS06-01S OT
35 K5340Y 2 CONTROLLER, SPEED コントローラ スピード AS2001F-06(ｼﾛ)OT
36 Y3079H 1 UNION, ELBOW ユニオン エルボ KQ2L06-99 OT
37 K5342D 1 CONTROLLER, SPEED コントローラ ス
ピ
ード AS2201F-01-06S(ｼﾛ)OT
6. CONVEYOR / コンベア 45 PTS-NXT-06JE
A
UQ01430
6. CONVEYOR / コンベア 46 PTS-NXT-06JE

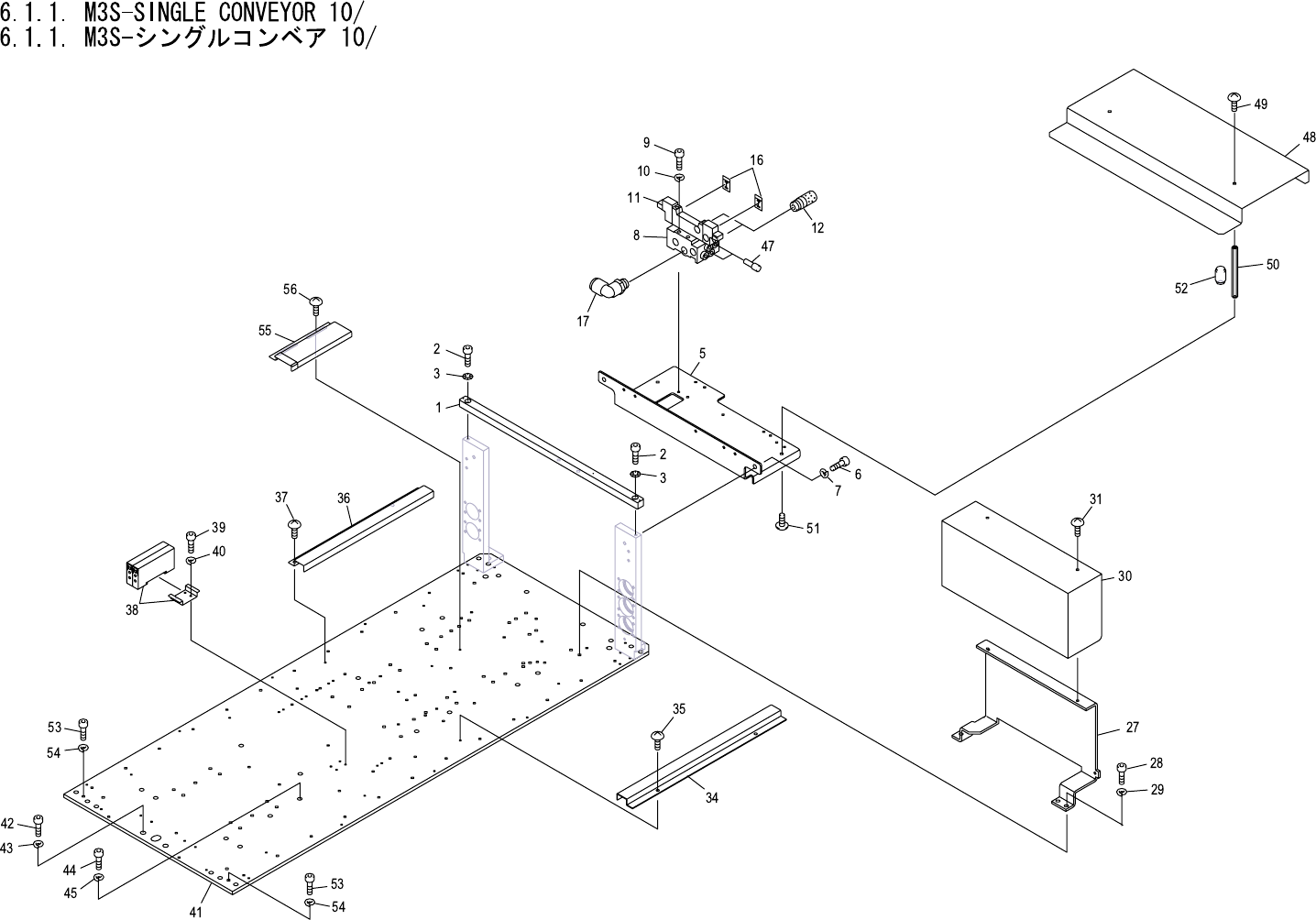

6.1.1. M3S-SINGLE CONVEYOR 10/
6.1.1. M3S-シングルコンベア 10/
UQ01430
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1BB01 1 PLATE, REFERENCE プレ－ト 基準 OT
2 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
3 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
5 PB16602 1 BKT ＢＫＴ FE
6 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
7 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
8 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
9 H5295A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE
10 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
11 H1337K 1 VALVE, SOL バルブ ＳＯＬ SY3240-5LOZ OT
12 S1056A 2 SILENCER サイレンサ AN101-01 OT
16 PX02880 1 NAMEPLATE SOL メイバン ＳＯＬ PL
17 Y3079S 1 UNION, ELBOW ユニオン エルボ KQ2L08-01S OT
27 PB14680 1 BKT ＢＫＴ FE
28 H5297A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
29 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
30 PB14671 1 COVER カバ－ FE
31 K5207A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
34 PB00891 1 DUCT, WIRING ダクト ハイセン FE
35 K51721 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
38 A1068D 2 AMPLIFIER, SENSOR アンプ センサ HPX-NT4 OT
39 H5273A 4 BOLT, HEX SOCKET ボルト 六角穴 1ﾊｺ500ｹ FE
40 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
41 PM27317 1 PLATE BASE プレ－ト ベ－ス AL
42 H5322H 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 ﾕﾆｸﾛﾒｯｷ FE
43 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
44 H5299B 7 BOLT, HEX SOCKET ボルト 六角穴 M05X012 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
45 W1023A 7 WASHER, LOCK ワッシャ スプリング 5M/M FE
47 H3145L 2 PLUG プラグ KQ2P-06 OT
48 PB17320 1 COVER カバ－ FE
49 K5209A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
50 PM29090 2 STAND スタンド FE
51 K5209A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
52 K20075 1 CAP キャップ KQ2C06-00 OT
53 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
54 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
55 PB30070 1 DUCT, WIRING ダクト 配線 FE
56 K51721 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
6. CONVEYOR / コンベア 47 PTS-NXT-06JE
