5. XY-ROBOT / XYロボット 286 PTS-NXT-06JE
4.2.8. SEAMLESS COVER-MODULE LEFT SIDE
4.2.8. シームレスカバー モジュール左側
UJ01200
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB27041 1 BKT ＢＫＴ FE
2 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
3 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
5 PB27051 1 PLATE プレート FE
6 H5291A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
7 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
8 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
9 PB28740 1 BKT ＢＫＴ FE
10 H5291A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
11 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
12 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
13 PB29500 1 BKT, ADJUSTING ＢＫＴ 調整 FE
14 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
15 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
16 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
17 PB29510 1 FRAME フレーム FE
18 H4584H 5 BEARING, ROLLER ベアリング ローラ SS6-22RMZZ-NP55 OT
19 K5262E 5 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M06X015 FE
20 PB28990 5 WASHER ワッシャ FE
4. MODULE / モジュール 285 PTS-NXT-06JE
5. XY-ROBOT / XYロボット 286 PTS-NXT-06JE

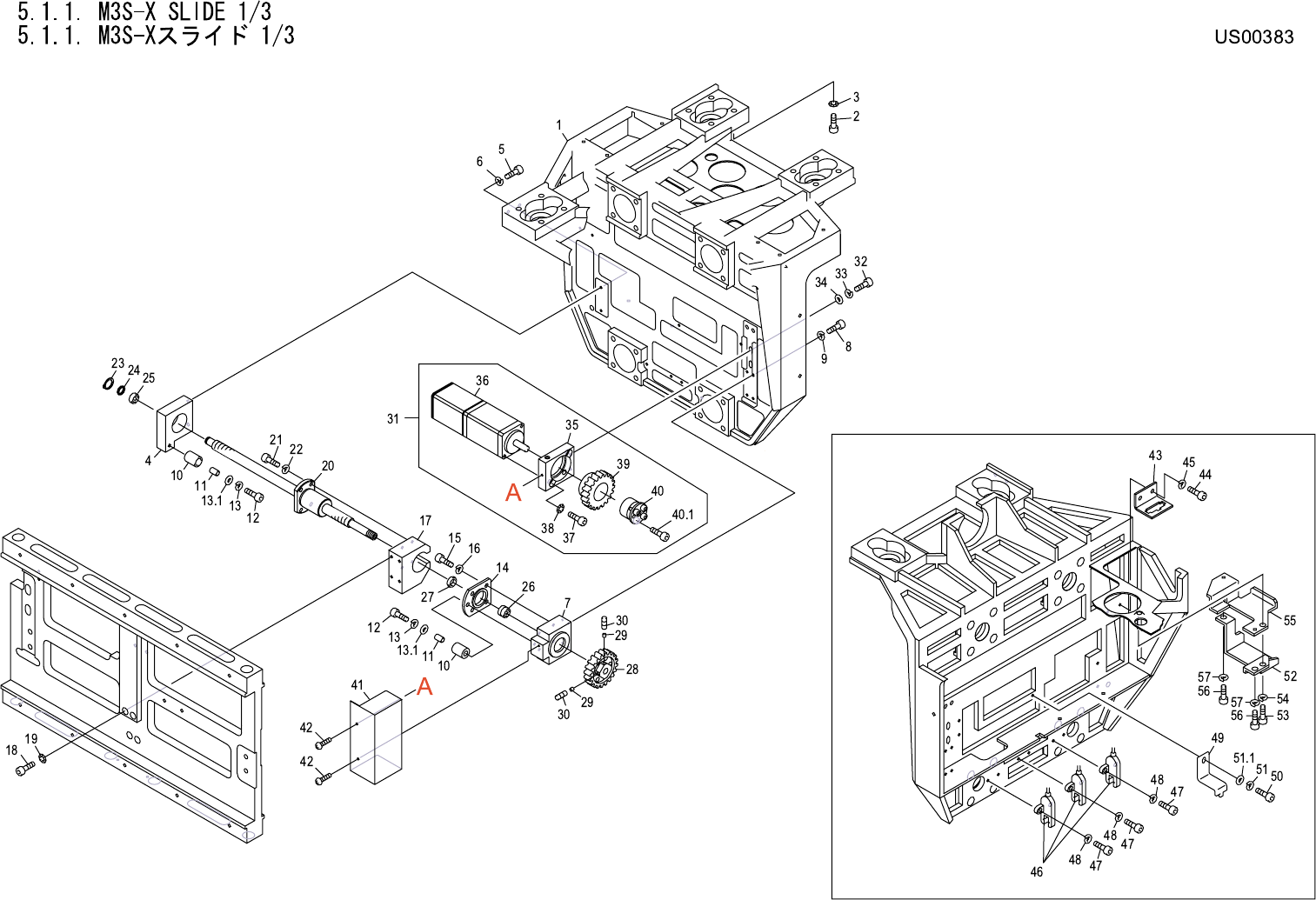

5.1.1. M3S-X SLIDE 1/3
5.1.1. M3S-Xスライド 1/3
US00383
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM54042 1 SLIDE, Y-AXIS スライド Ｙ軸 FE
2 H5289A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
3 W1011A 16 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
4 PM54030 1 HOUSING ハウジング FE
5 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
6 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
7 PM54020 1 HOUSING ハウジング FE
8 H5277A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
9 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 PG01070 2 STOPPER ストッパ PL
11 PM40610 2 COLLAR カラー FE
12 H5277T 2 BOLT, HEX SOCKET ボルト 六角穴 FE
13 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
13.1 W1040A 2 WASHER, FLAT ワッシャ 平 1W-3 FE
14 PM00482 1 RETAINER, BEARING 押え ベアリング FE
15 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
16 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
17 PM00521 1 BKT, SLIDE ＢＫＴ スライド FE
18 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
19 W1010A 4 WASHER, CONICAL ワッシャ 皿 M-3-L FE
20 XB00792 1 BALL SCREW ボールネジ OT
21 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
22 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
23 S1028A 1 CIR-CLIP サークリップ STW 6 OT
24 PM00510 1 COLLAR カラー FE
25 H4130K 1 BEARING ベアリング 606ZZMC3 OT
26 H4218N 1 BEARING ベアリング 706CTYDBCP8P5 OT
27 PM00442 1 COLLAR カラー FE
28 PM00421 1 GEAR ギヤ FE
29 K5268B 2 BLOCK 駒 SEPN3 OT
30 N4018A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X003 FE
31 AA179** 1 MOTOR モータ OT
32 H5277A 2 BOLT, HEX SOCKET
ボルト 六角穴 M03X012 FE
33 W1021A 2 WASHER, LOCK ワッシャ スプリング M- 3-L FE
34 W1042A 2 WASHER, FLAT ワッシャ 平 4W-3 FE
35 PM00491 1 BKT, MOTOR ＢＫＴ モータ FE
36 XM00156 1 MOTOR, AC SERVO モータ ＡＣサーボ OT
37 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
