3. BASE / ベース 160 PTS-NXT-06JE
3. BASE / ベース 159 PTS-NXT-06JE
3. BASE / ベース 160 PTS-NXT-06JE

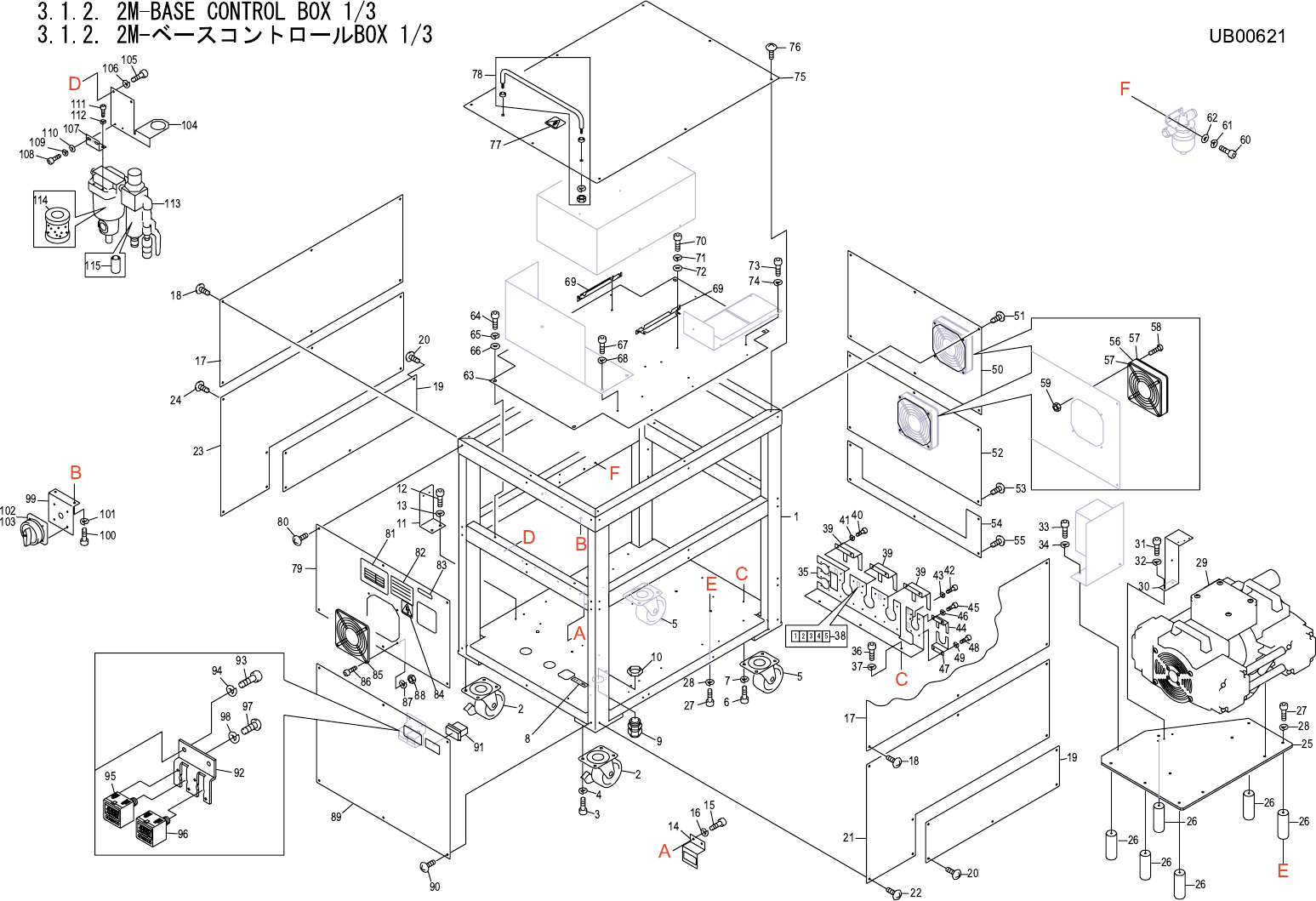

3.1.2. 2M-BASE CONTROL BOX 1/3
3.1.2. 2M-ベースコントロールBOX 1/3
UB00621
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB45422 1 FRAME フレーム FE
2 K2024W 2 CASTER, UNIVERSAL キャスタ 自在 NO.105-N-S OT
3 H5321A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
4 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
5 K2024R 2 CASTER キャスタ NO.105-N OT
6 H5321A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
7 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
8 PZ07820 1 SEAL シール PL
9 K5372T 1 CONNECTOR コネクタ ST21 OT
10 N10113 1 NUT ナット GMP21 5301 9050 OT
11 PB45751 1 BKT ＢＫＴ FE
12 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
13 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
14 PB44590 1 BKT ＢＫＴ FE
15 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
16 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
17 PB21032 2 COVER, SIDE カバー サイド FE
18 K5207A 12 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
19 PB45490 2 COVER カバー FE
20 K5207A 10 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
21 PB45460 1 COVER, SIDE カバー サイド FE
22 K5207A 7 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
23 PB45450 1 COVER, SIDE カバー サイド FE
24 K5207A 7 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
25 PB45530 1 PLATE プレート FE
26 PB45540 6 LEG 脚 FE
27 H5322A 12 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
28 W1024A 12 WASHER, LOCK ワッシャ スプリング 6M/M FE
29 XB00530 1 BEARING ベアリング OT
30 PB20971 1 BKT ＢＫＴ
FE
31 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
32 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
33 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
34 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
35 PB45501 1 BKT ＢＫＴ FE
36 H5298A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
37 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
