6.2.1. M3S-DOUBLE CONVEYOR 1/19 6.2.1. M3S- ダブルコンベア 1/19 UQ01232 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 AA24H04 1 PLATE, BACKUP プレート バックアップ OT 2 AA23H05 1 F…
28 2710
9
8
719
28 2720
9
8
719
26
25
13
A
2/
8/
6/
4/
19/
18/
17/
5/
3/
10/
14/
16/
15/
9/
11/
13/
7/
12/
A
A
B
B
C
C
C
D
D
UQ01232
6. CONVEYOR / コンベア 116 PTS-NXT-06JE

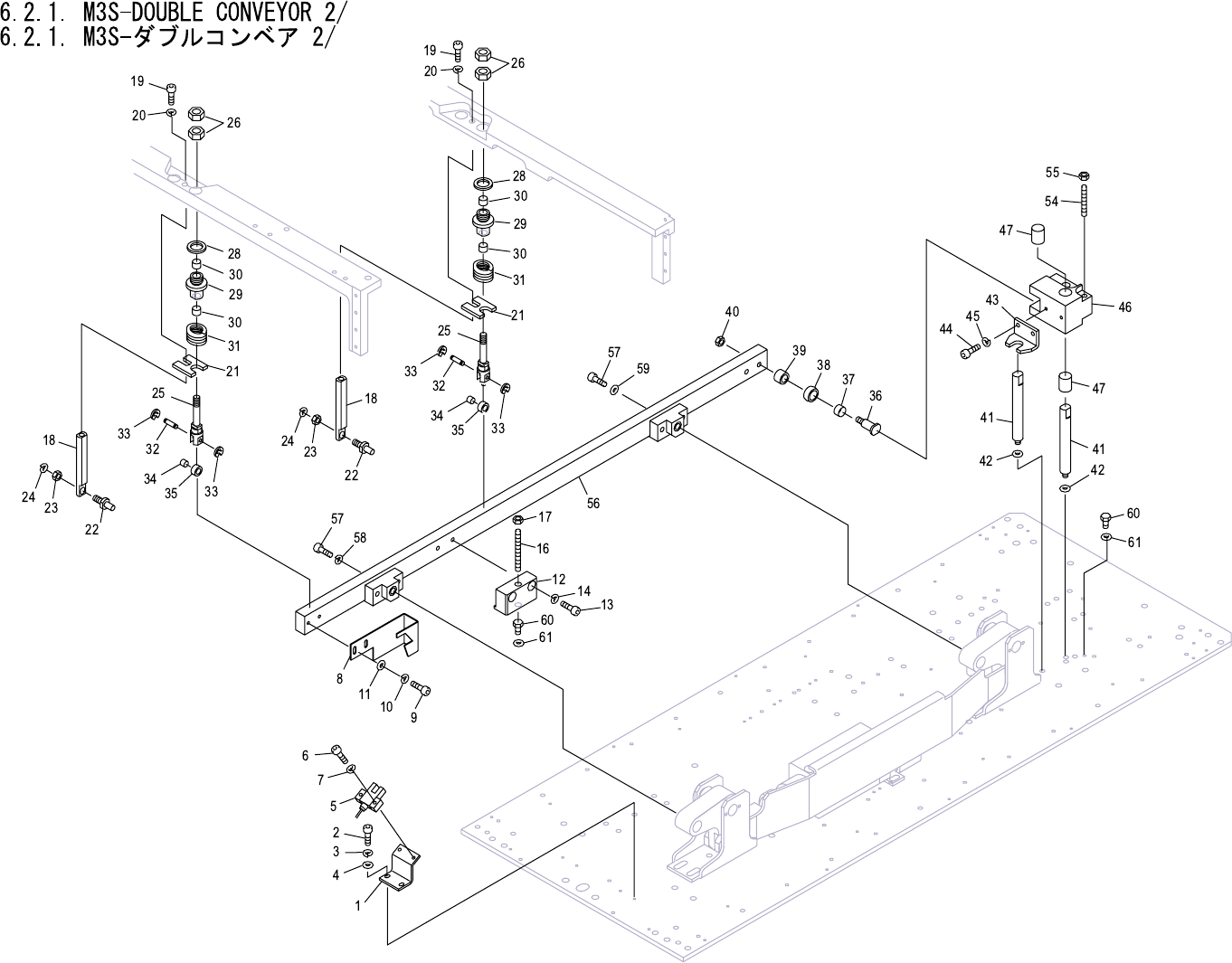

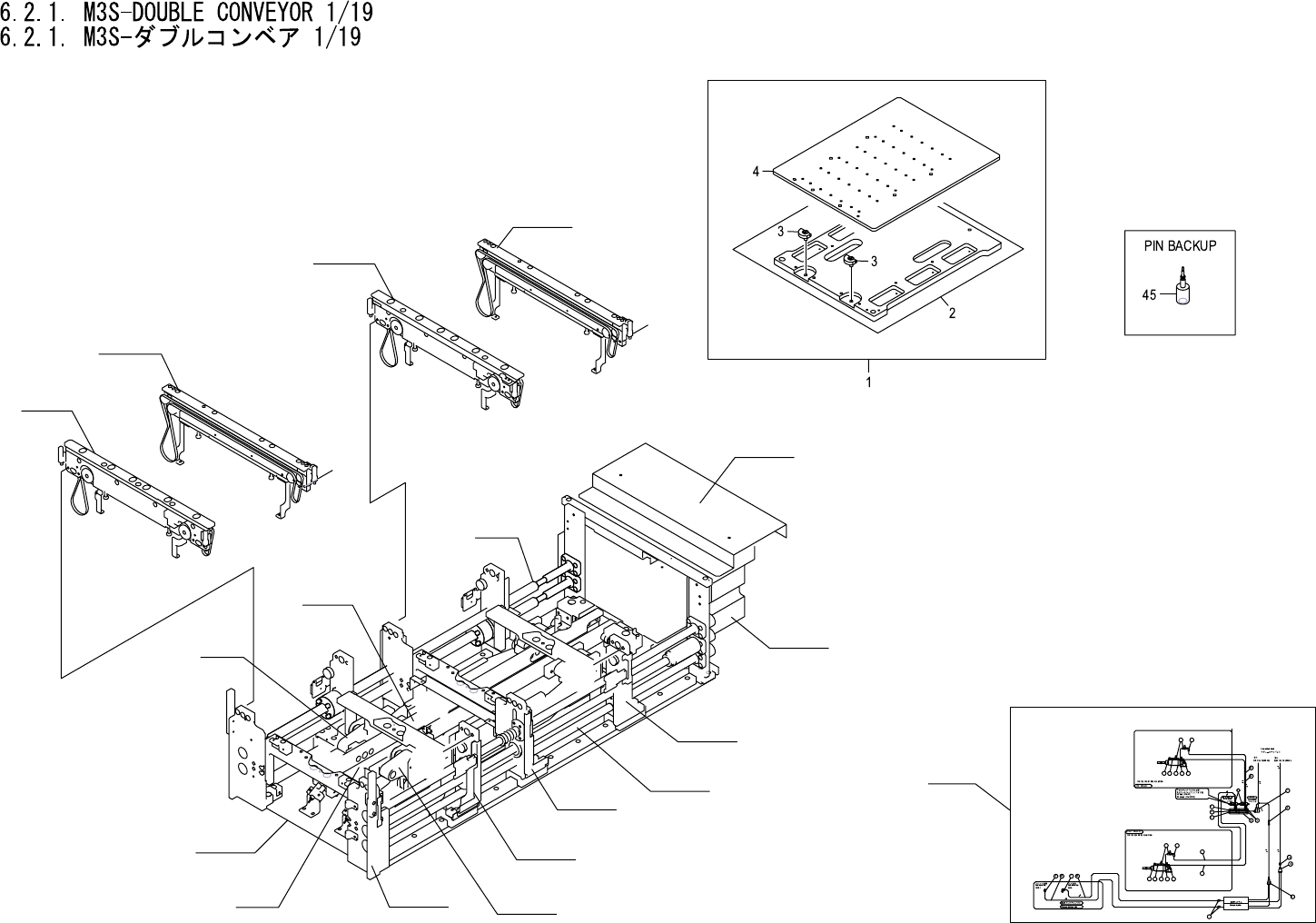

6.2.1. M3S-DOUBLE CONVEYOR 1/19
6.2.1. M3S-ダブルコンベア 1/19
UQ01232
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA24H04 1 PLATE, BACKUP プレート バックアップ OT
2 AA23H05 1 FRAME フレーム OT
3 AA35A01 2 SCREW ネジ OT
4 PM66083 1 PLATE, BACKUP プレート バックアップ FE
45 AA34W02 8 PIN, BACKUP
ピ
ン バックアッ
プ
OT
6. CONVEYOR / コンベア 117 PTS-NXT-06JE
A
UQ01232
6. CONVEYOR / コンベア 118 PTS-NXT-06JE
