NXT part list(Vol.1-Vol.3).pdf - 第344页
6. CONVEYOR / コンベア 25 PTS-NXT-06JE
6.1.1. M3S-SINGLE CONVEYOR 3/
6.1.1. M3S-シングルコンベア 3/
UQ01430
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
43 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
44 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
45 H55035 1 BOLT ボルト PUST4-15 FE
47 PZ14450 2 SPRING スプリング FE
48 PM11636 1 PLATE, GUIDE プレート ガイド FE
49 PM01751 2 GUIDE ガイド FE
50 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
51 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
52 PM97050 2 BLOCK, LOCATING ブロック 位置決め FE
53 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
54 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
55 W1041F 4 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
56 ADBPP8011 2 PULLEY プーリ OT
57 AA93001 2 PULLEY プーリ OT
58 PM92401 1 BKT, SENSOR ＢＫＴ センサ FE
59 PM69580 1 GUIDE ガイド FE
60 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
62 XS01453 1 SENSOR, FIBER センサ ファイバ HPF-S333-D OT
63 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
64 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
65 W1041F 4 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
66 PM92391 1 BKT, SENSOR ＢＫＴ センサ FE
67 PM69590 1 GUIDE ガイド FE
68 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
70 XS01453 1 SENSOR, FIBER センサ ファイバ HPF-S333-D OT
71 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
72 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
73 W1041F 4 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
74 PM92320 1 PLATE
プ
レート FE
6. CONVEYOR / コンベア 24 PTS-NXT-06JE
6. CONVEYOR / コンベア 25 PTS-NXT-06JE
A
UQ01430

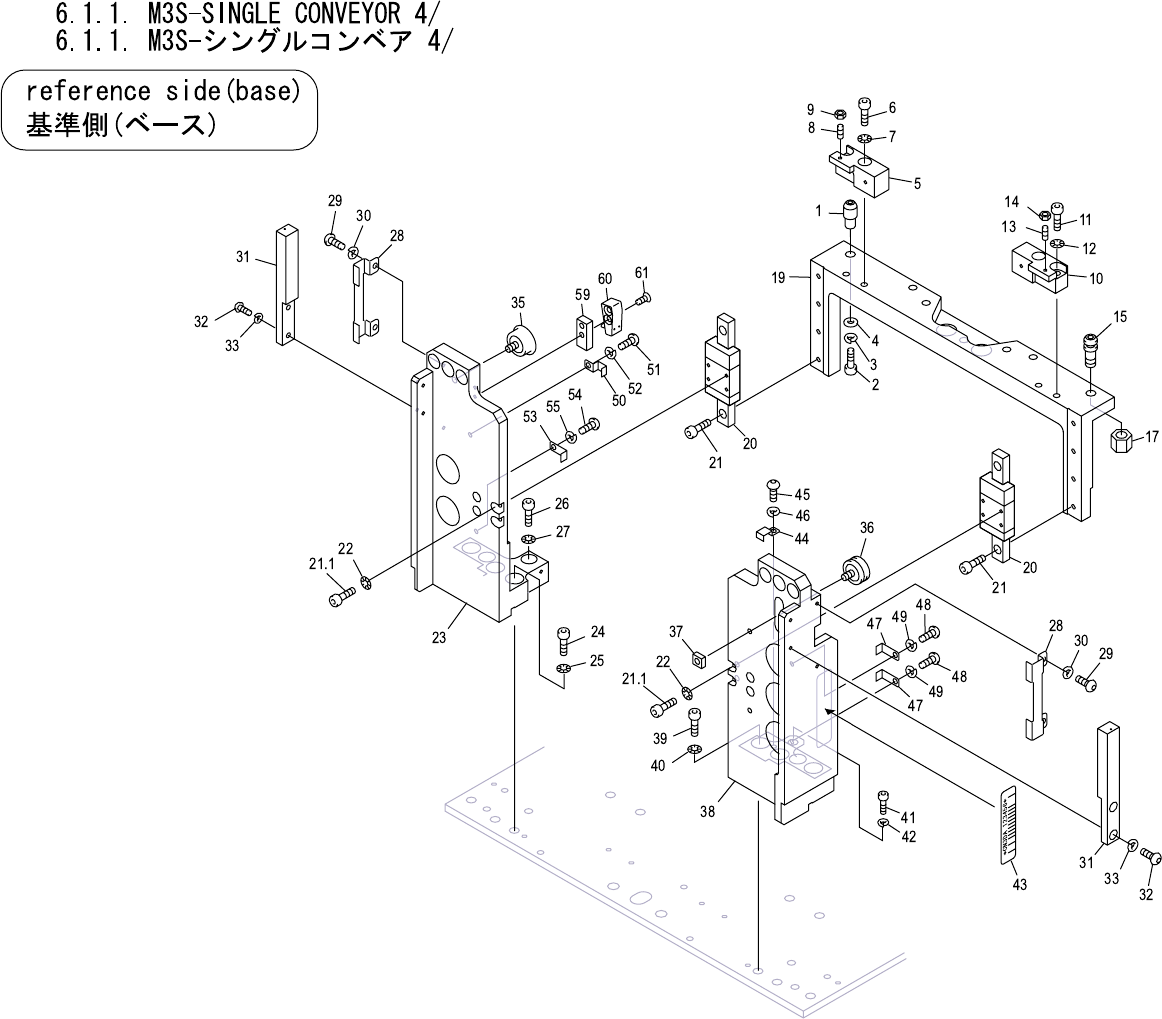

6. CONVEYOR / コンベア 26 PTS-NXT-06JE
