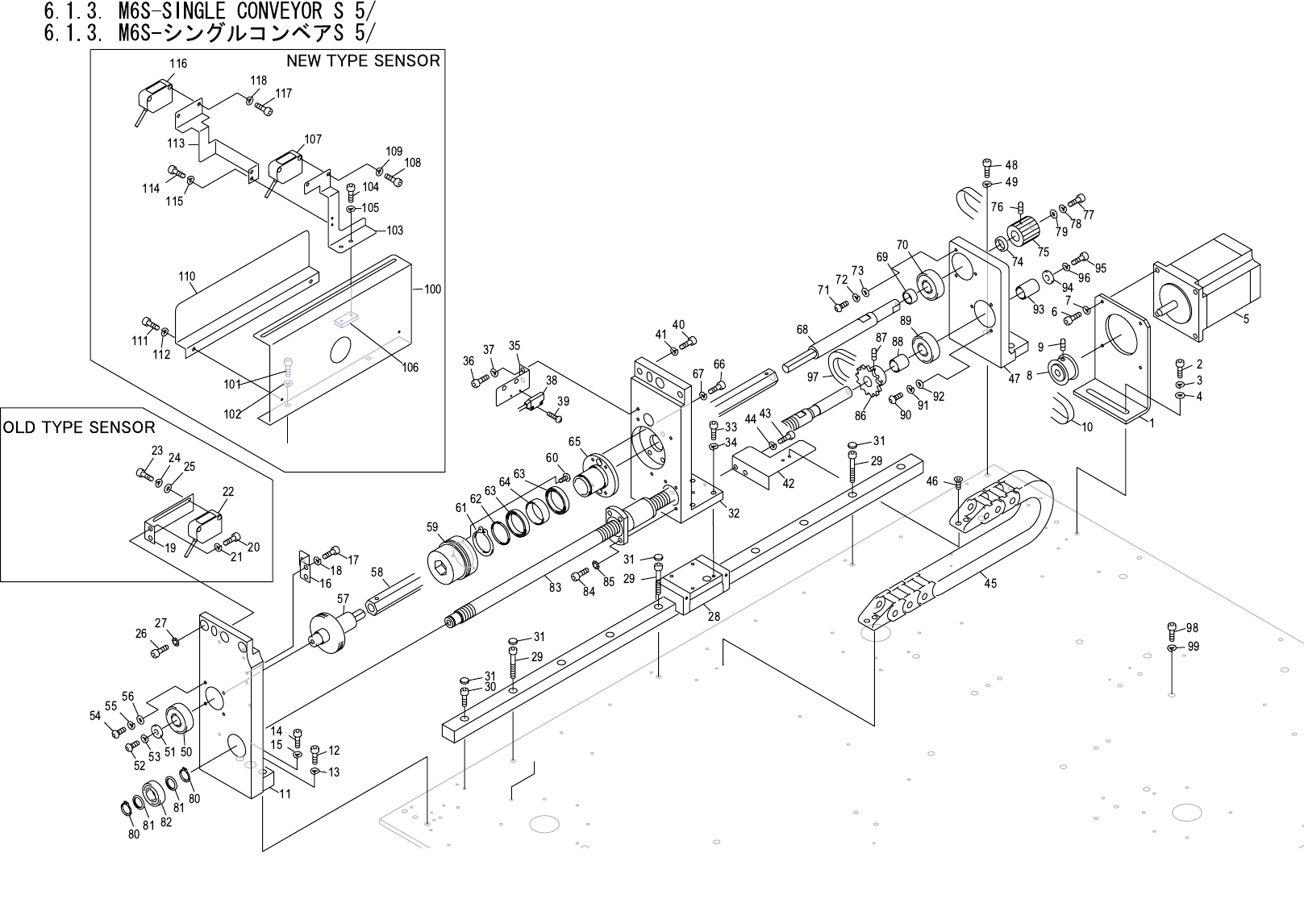

6.1.3. M6S-SINGLE CONVEYOR S 4/
6.1.3. M6S-シングルコンベアS 4/
QK52502
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
35 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
36 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
37 XG00910 1 GUIDE, RAIL ガイド レール OT
38 H5291A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
39 PZ09960 7 BOLT, HEX SOCKET ボルト 六角穴 FE
40 K20089 10 CAP キャップ C04 OT
41 PM96100 1 BKT ＢＫＴ FE
42 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
43 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
44 PB47851 1 BKT, SENSOR ＢＫＴ センサ FE
45 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
46 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
47 S40288 1 SENSOR センサ EX-19A-PN-R OT
48 K5175T 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
49 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
50 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
51 PT01060 1 BKT ＢＫＴ FE
52 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
53 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
54 S1031A 2 CIR-CLIP サークリップ STW 10 FE
55 W10049 2 WASHER ワッシャ LRB10-1.0 FE
56 H4202Z 1 BEARING ベアリング 6900ZZ OT
57 XN00220 1 SCREW ネジ OT
58 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
59 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
60 PZ00940 1 SPROCKET スプロケット OT
61 N4026A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X004 ｸﾎﾞﾐｻｷ FE
62 PM29231 1 COLLAR カラー FE
63 H4175A 1 BEARING ベアリング 6000ZZ OT
64 K5257A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
65 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
66 W1043A 3 WASHER, FLAT ワッシャ 平 4W- 4 FE
67 W1088B 1 WASHER ワッシャ WSSB13-10-3 FE
68 PZ11470 1 PULLEY プーリ OT
69 N4026A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X004 ｸﾎﾞﾐｻｷ FE
70 H5300A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
71 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
72 W1044A 1 WASHER, FLAT ワッシャ 平 4W- 5 FE
6. CONVEYOR / コンベア 98 PTS-NXT-06JE
6.1.3. M6S-SINGLE CONVEYOR S 4/
6.1.3. M6S-シングルコンベアS 4/
QK52502
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
73 PB47800 1 BKT ＢＫＴ FE
74 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
75 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
76 S1022A 1 CIR-CLIP サークリップ ST-EW- 4 FE
77 GVC0350 1 COLLAR カラー FE
78 H4445A 2 BEARING, MINIATURE ベアリング ミニチュア DDLF-1050ZZ OT
79 S3034A 1 SPROCKET スプロケット RS25-13T 2ｶﾞﾀ OT
80 PM01660 1 SHAFT シャフト FE
81 N1086A 1 NUT, HEX ナット 六角 M 6 P=1.0 3ｼｭ FE
82 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
83 W1045A 1 WASHER, FLAT ワッシャ 平 4W- 6 FE
84 T2026C 1 CHAIN チェーン RS25NP 188ﾘﾝｸ OT
85 PX05690 1 SEAL, BAR CODE シール バーコード OT
86 PB70001 1 BKT, SENSOR ＢＫＴ センサ FE New type
87 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE New type
88 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE New type
89 PB70210 1 BKT, SENSOR ＢＫＴ センサ FE New type
90 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE New type
91 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE New type
92 PB70080 1 NUT ナット FE New type
93 S3125S 1 SW, PHOTOELECTRIC ＳＷ 光電 E3Z-LS83 OT New type
94 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE New type
95 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE New type
96 PB70090 1 COVER, WIRING カバー 配線 FE New type
97 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE New type
98 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE New type
99 PB70190 1 BKT, SENSOR ＢＫＴ センサ FE New type
100 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE New type
101 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE New type
102 S3125R 1 SW, PHOTOELECTRIC ＳＷ 光電 E3Z-LS81 OT New type
103 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE New type
104 W1021A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M/M FE New type
