6.6.3. M6S-ROLLER CONVEYOR(SINGLE CONVEYOR) 6.6.3. M6S- ローラ搬送コンベア ( シングルコンベア ) AA3AE01 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PM90121 1 PLATE プレート FE 2 XR00…
A
A
B
A
B
4
5
1
6
2
3
2
3
AA3AE01
6. CONVEYOR / コンベア 244 PTS-NXT-06JE

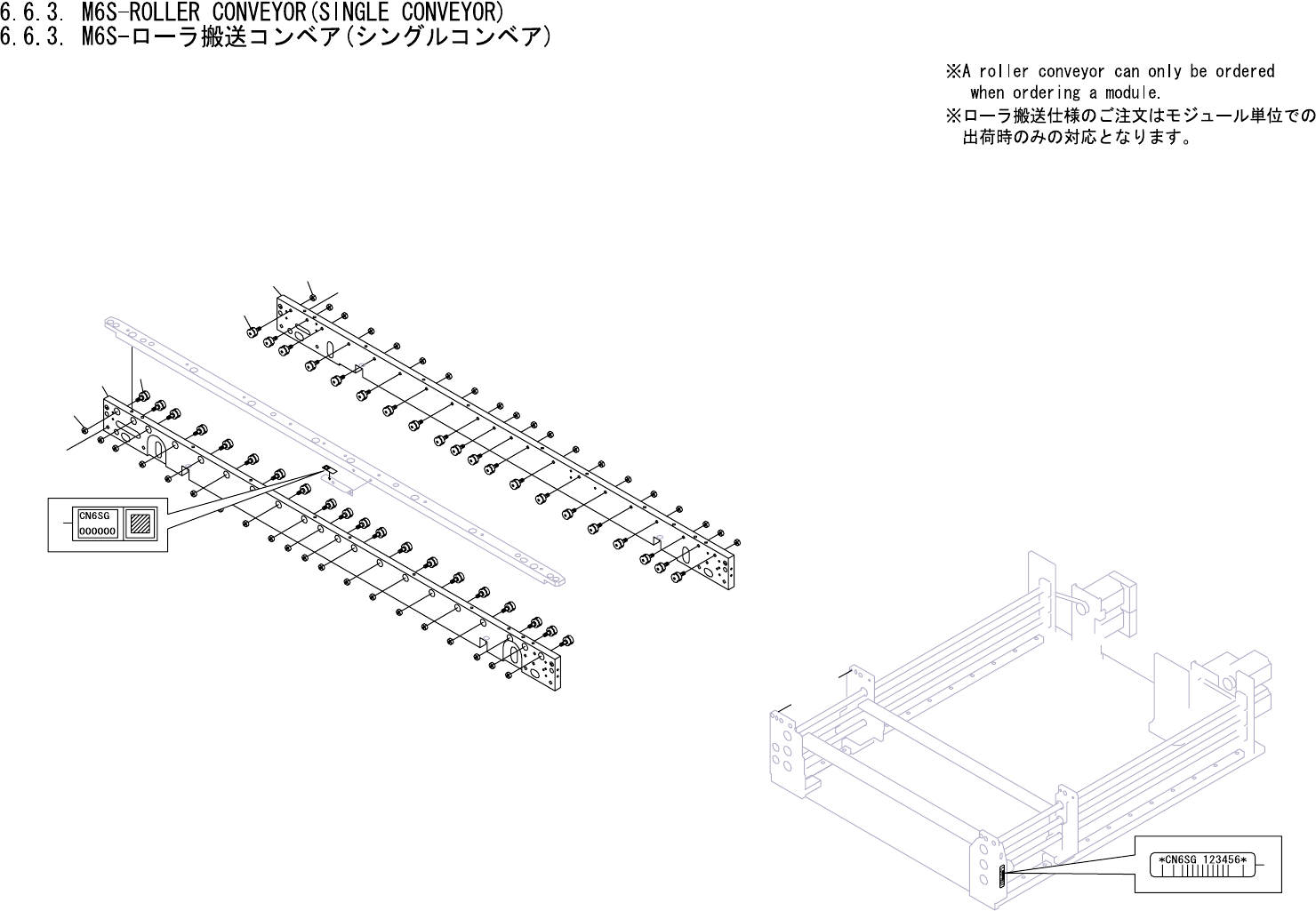

6.6.3. M6S-ROLLER CONVEYOR(SINGLE CONVEYOR)
6.6.3. M6S-ローラ搬送コンベア(シングルコンベア)
AA3AE01
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM90121 1 PLATE プレート FE
2 XR00201 40 ROLLER ローラ OT
3 PM54531 40 NUT ナット FE
4 PM90131 1 PLATE プレート FE
5 PX03961 1 SEAL シール PL
6 PX03860 1 SEAL, BAR CODE シール バーコード OT
6. CONVEYOR / コンベア 245 PTS-NXT-06JE
A
A
B
C
D
A
B
C
D
6
4
5
1
4
1
2
3
2
2
3
2
3
3
AA3AC01
6. CONVEYOR / コンベア 246 PTS-NXT-06JE
