1.1.3. H01-NOZZLES 2/ 1.1.3. H01- ノズル 2/ No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 AA084** 1 NOZZLE ノズル OT R36-025G-260 2 AA085** 1 NOZZLE ノズル OT R36-037G-260 …

100%1 / 871
A
AA084**
R36-025G-260
2.5G
2.5
AA076**
R36-200G-260
20.0G
20.0
AA075**
R36-150G-260
15.0G
15.0
AA074**
R36-100G-260
10.0G
10.0
AA073**
R36-070G-260
7.0G
7.0
AA072**
R36-050G-260
5.0G
5.0
AA085**
R36-037G-260
3.7G
3.75
2.1
2.2
3.1
3.2
4.1
4.2
5.1
5.2
6.1
6.2
7.1
7.2
1 7
5
4
2
63
1. PARTS PLACING / 部品装着 24 PTS-NXT-06JE

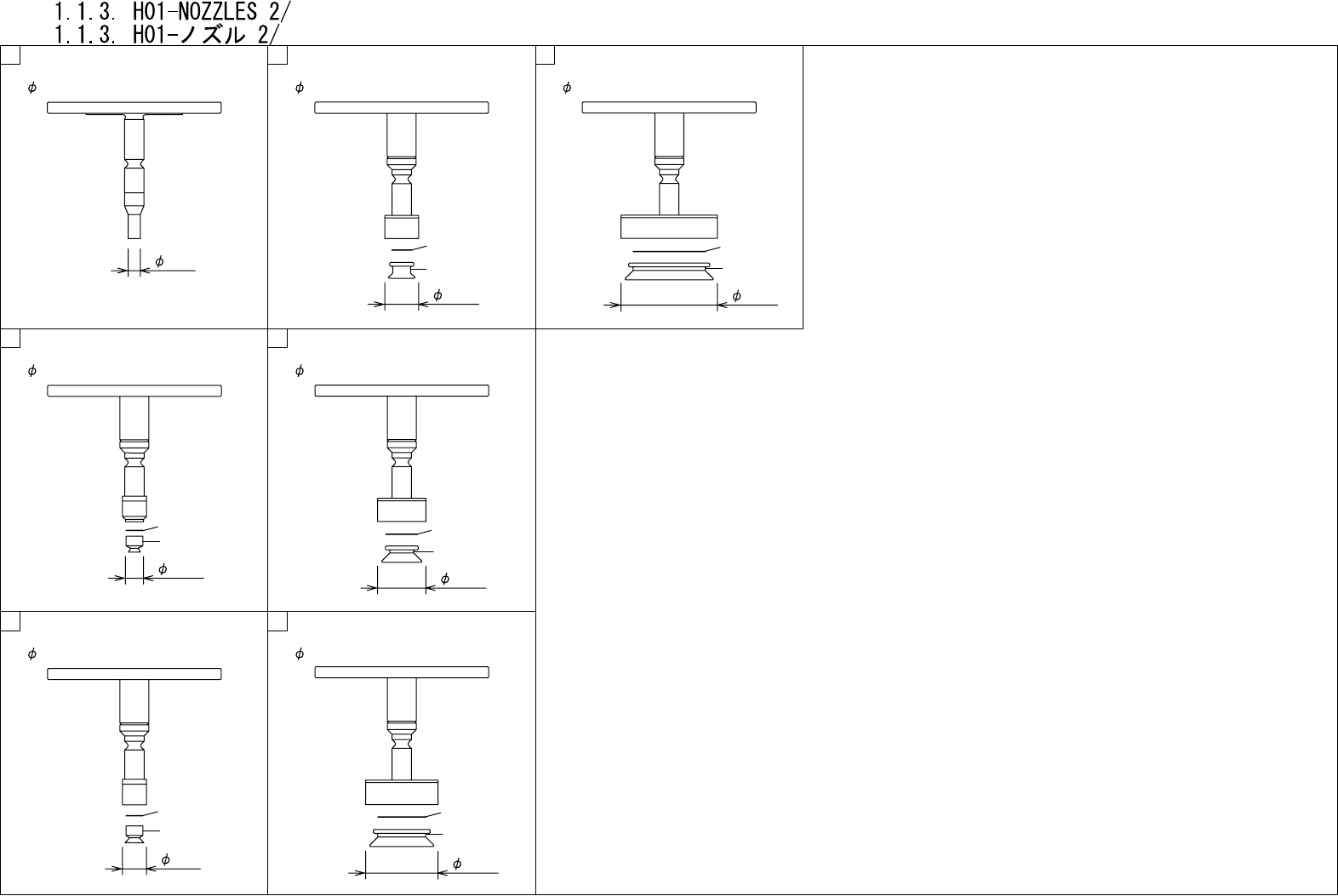

1.1.3. H01-NOZZLES 2/
1.1.3. H01-ノズル 2/
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA084** 1 NOZZLE ノズル OT R36-025G-260
2 AA085** 1 NOZZLE ノズル OT R36-037G-260
2.1 PB30310 1 SHIM シム FE
2.2 . 1 PAD, VACUUM パット　バキューム OT KPA-2
3 AA072** 1 NOZZLE ノズル OT R36-050G-260
3.1 PB30310 1 SHIM シム FE
3.2 . 1 PAD, VACUUM パット　バキューム OT KPA-3.5
4 AA073** 1 NOZZLE ノズル OT R36-070G-260
4.1 PB31591 1 SHIM シム FE
4.2 PG01611 1 PAD, VACUUM パット　バキューム PL
5 AA074** 1 NOZZLE ノズル OT R36-100G-260
5.1 PB31600 1 SHIM シム FE
5.2 PG01620 1 PAD, VACUUM パット　バキューム PL
6 AA075** 1 NOZZLE ノズル OT R36-150G-260
6.1 PB31611 1 SHIM シム FE
6.2 PG01630 1 PAD, VACUUM パット　バキューム PL
7 AA076** 1 NOZZLE ノズル OT R36-200G-260
7.1 PB31731 1 SHIM シム FE
7.2 PG01640 1 PAD, VACUUM パット　バキューム PL
1. PARTS PLACING / 部品装着 25 PTS-NXT-06JE

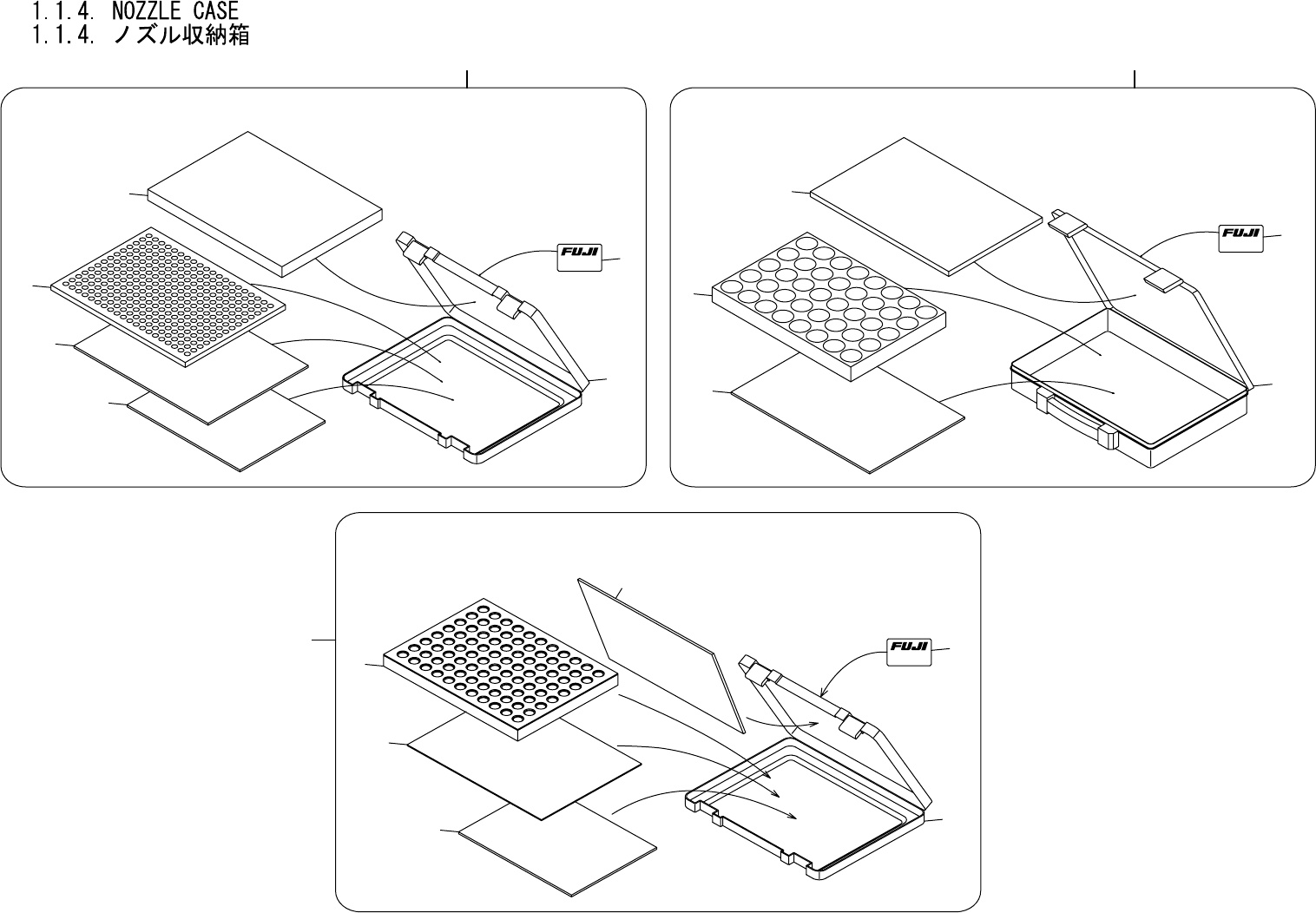

8 NOZZLES
12 NOZZLES
4 NOZZLES
1 NOZZLE
A
2
3
4
5
7
14
9
16
18
19
10
17
11
12
8
15
2.1
1
13
6
1. PARTS PLACING / 部品装着 26 PTS-NXT-06JE
