6. CONVEYOR / コンベア 161 PTS-NXT-06JE

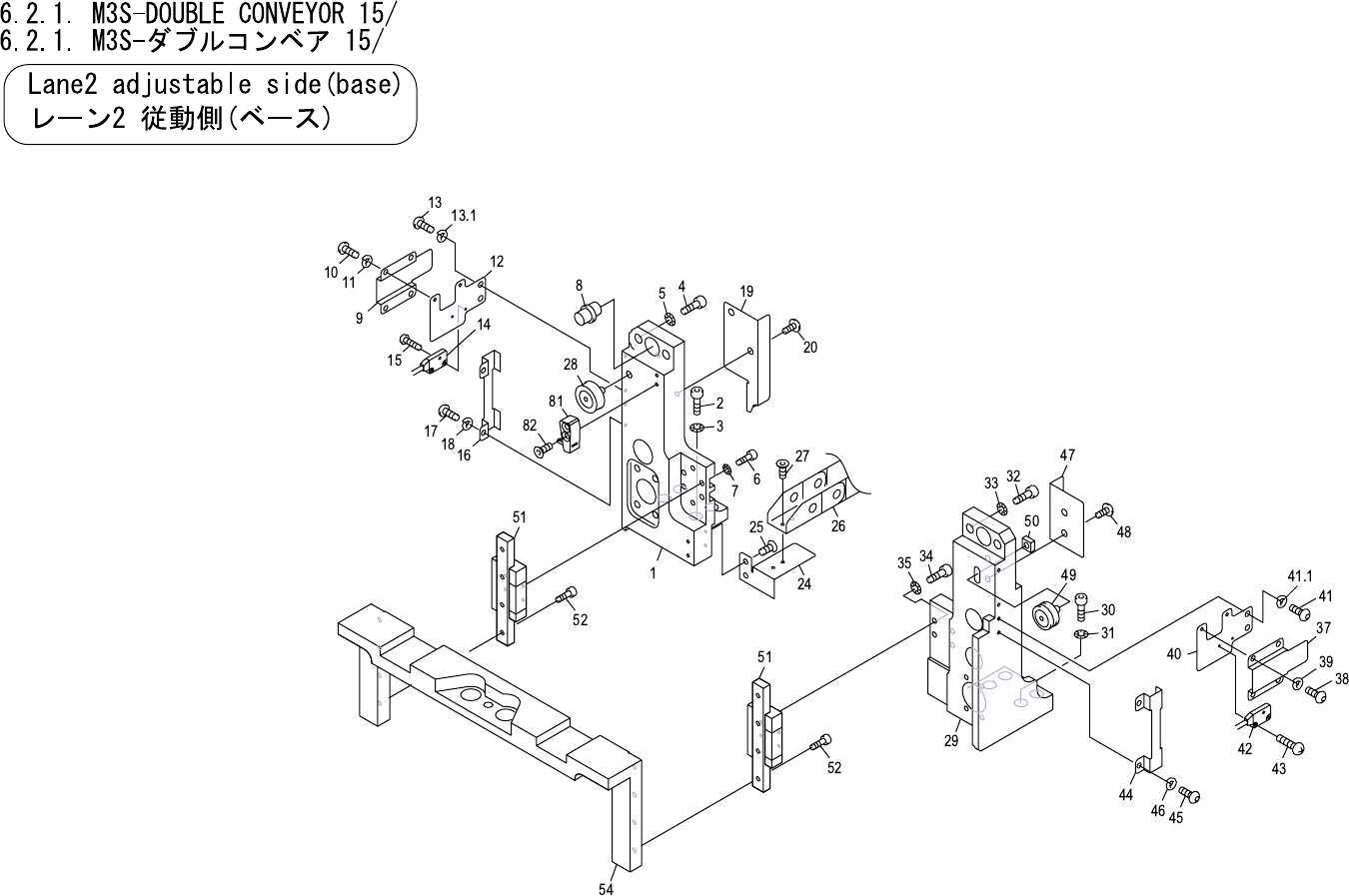

6.2.1. M3S-DOUBLE CONVEYOR 14/
6.2.1. M3S-ダブルコンベア 14/
UQ01232
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
40 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
41 PM52670 2 BOLT ボルト FE
42 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE
43 XB01010 1 CONVEYOR，BELT コンベア ベルト OT
44 PZ14450 2 SPRING スプリング WR5-35 OT
45 XS01453 1 SENSOR, FIBER センサ ファイバ HPF-S333-D OT 投光側 Emitter
46 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
47 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
48 W1041F 4 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
50 ADBPP8011 2 PULLEY，ASSY プーリ ＡＳＳＹ OT
51 AA93001 2 PULLEY プーリ OT
54 PT01130 1 PLATE, REFERENCE プレート 基準 FE
55 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
56 PB18160 1 HOOK フック FE
57 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
58 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
59 PB18150 1 HOOK フック FE
60 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
61 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
63 XS01453 1 SENSOR, FIBER センサ ファイバ HPF-S333-D OT 受光側 Receiver
64 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
65 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
66 W1041F 4 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
67 PZ14130 2 SEAL
ビ
ニ－ルシ－ト PL
6. CONVEYOR / コンベア 160 PTS-NXT-06JE
6. CONVEYOR / コンベア 161 PTS-NXT-06JE
A
UQ01232
