7. PARTS SUPPLY / 部品供給 124 PTS-NXT-06JE
7.2.8. TRAY UNIT-L REMOVER(Automatic removal of used trays is supported)
7.2.8. トレイユニット-L リムーバ(段積み時 空トレイ自動排出対応)
AA3WH06
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PJ10871 1 PAD パット PL
2 PB69691 1 PLATE プレート FE
3 K5255T 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
4 W1010A 3 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
5 XH00910 1 GENERATOR, VACUUM 発生器 真空 OT
6 S4033G 1 SENSOR, PRESSURE センサ 圧力 PSE543-M5 OT
7 Y3079S 1 UNION, ELBOW ユニオン エルボ KQ2L08-01S OT
8 PB61150 1 BKT ＢＫＴ FE
9 H52683 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X005 FE
10 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
11 PM93891 1 FLANGE フランジ FE
12 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
13 PG01700 4 SHEET, RUBBER シート ゴム PL
14 M10043 4 MAGNET マグネット HXMN10 OT
15 S3261G 4 SPRING スプリング WR6-5 OT
16 PM58880 4 BOLT ボルト FE
17 PG02881 1 SHEET, RUBBER シート
ゴ
ム PL
7. PARTS SUPPLY / 部品供給 123 PTS-NXT-06JE
7. PARTS SUPPLY / 部品供給 124 PTS-NXT-06JE

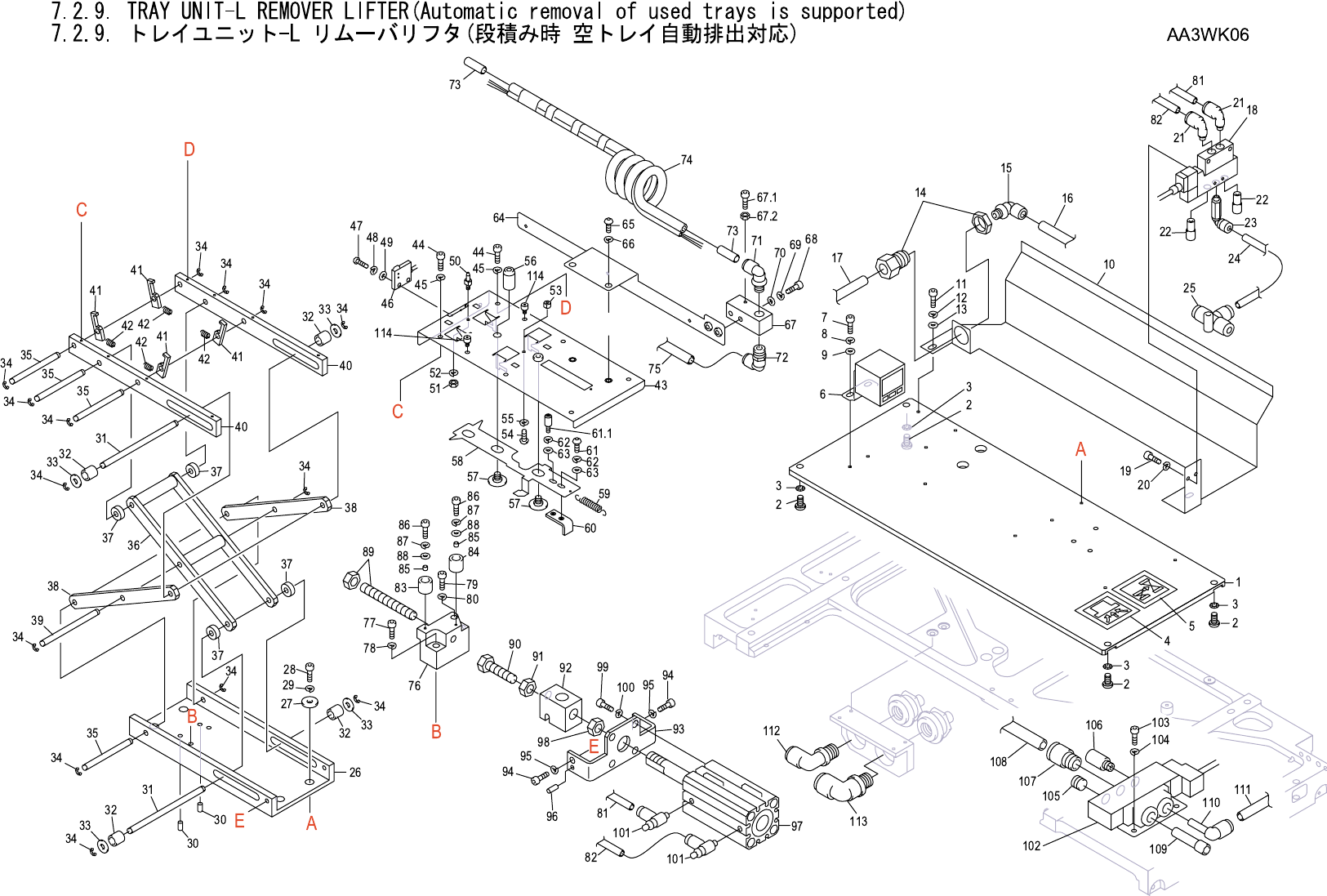

7.2.9. TRAY UNIT-L REMOVER LIFTER(Automatic removal of used trays is supported)
7.2.9. トレイユニット-L リムーバリフタ(段積み時 空トレイ自動排出対応)
AA3WK06
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM96570 1 PLATE プレート AL
2 H5506T 4 BOLT, HEX SOCKET ボルト 六角穴 CBSS5-10 OT
3 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
4 PZ12810 1 SEAL シール PL
5 PZ12820 1 SEAL シール PL
6 A10405 1 AMPLIFIER アンプ PSE305-MLAC OT
7 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
8 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
9 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
10 PB62951 1 COVER カバー FE
11 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
12 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
13 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
14 Y3066Z 1 UNION ユニオン KQ2E08-01 OT
15 Y3126A 1 UNION, ELBOW ユニオン エルボ KSL08-01S OT
16 PZ26080 1 TUBE チューブ PL
17 PZ08180 1 TUBE チューブ PL
18 H1337C 1 VALVE, SOL バルブ ＳＯＬ SY3120-5LO-M5 OT
19 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
20 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 Y3079N 2 UNION, ELBOW ユニオン エルボ KQ2L06-M5 OT
22 S1058A 2 SILENCER サイレンサ AN120-M5 OT
23 A4126A 1 ELBOW エルボ KJW06-M5 OT
24 PZ06580 1 TUBE チューブ OT
25 Y3071T 1 UNION ユニオン KQ2T08-06 OT
26 PM96582 1 BASE ベース FE
27 W10614 4 WASHER, FLAT ワッシャ 平 WSSB14-5-2 OT
28 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
29 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
30 H2093B 2 PIN, PARALLEL ピン 平行 ﾟ4X8 Aｼｭ (M6) FE
31 PM96651 2 SHAFT, PIVOT シャフト 支点 FE
32 K1322T 4 COLLAR カラー
FE
33 W1110A 4 WASHER ワッシャ WASM12-5-1 FE
34 S1022A 14 CIR-CLIP サークリップ ST-EW- 4 FE
35 PM96641 4 SHAFT, PIVOT シャフト 支点 FE
36 PM99481 1 LINK リンク FE
37 W1097G 4 WASHER ワッシャ FWSSM-D12-V5-T4.5 OT
38 PM96610 2 LEVER レバー FE
7. PARTS SUPPLY / 部品供給 125 PTS-NXT-06JE
