7.2.1. TRAY UNIT-L SHIFTER 3/ 7.2.1. トレイユニット -L シフタ部 3/ AA0CZ09 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PM74140 2 PLATE プレート FE 2 PB34641 2 PLATE プレート FE 3 H…
7. PARTS SUPPLY / 部品供給 68 PTS-NXT-06JE

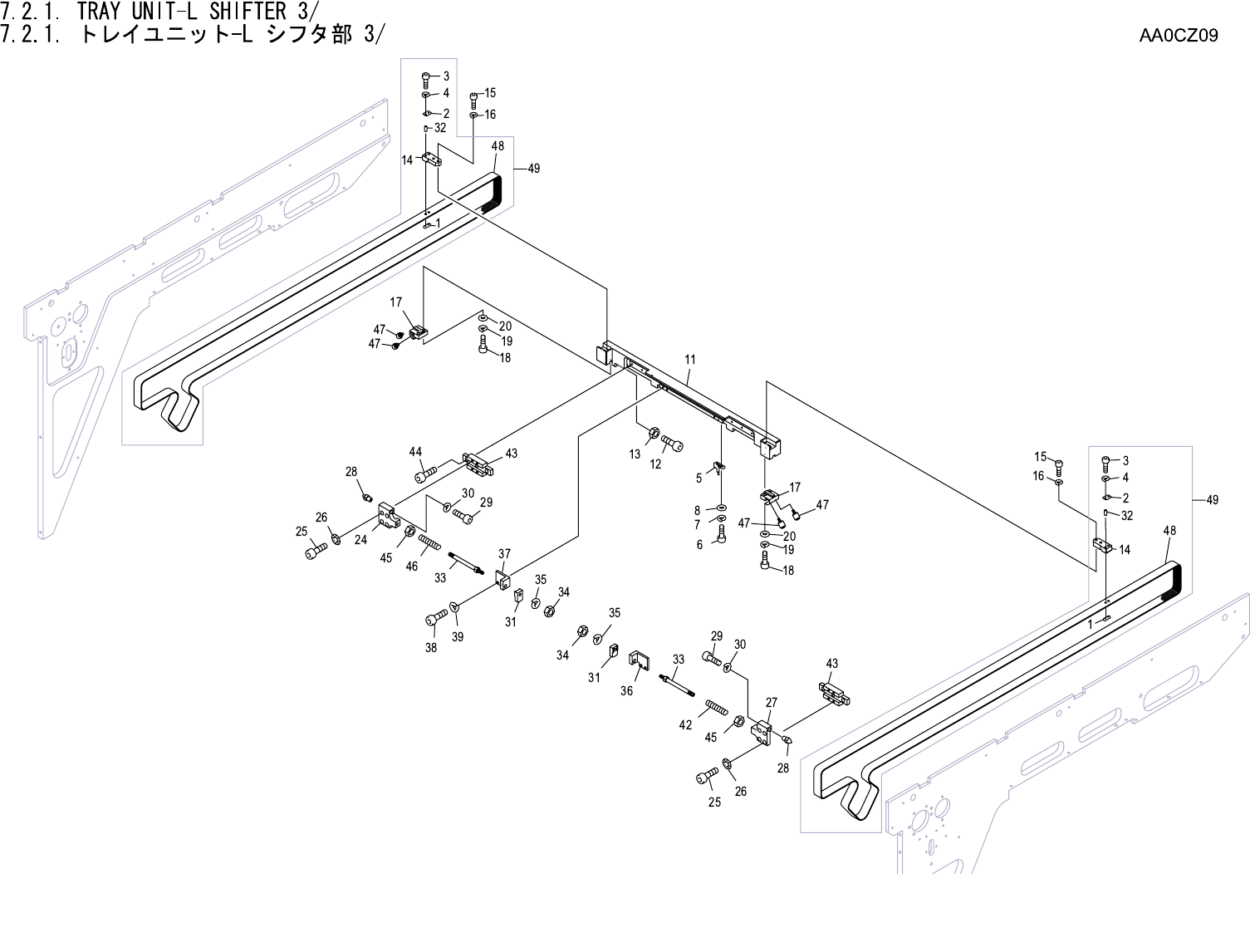

7.2.1. TRAY UNIT-L SHIFTER 3/
7.2.1. トレイユニット-L シフタ部 3/
AA0CZ09
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM74140 2 PLATE プレート FE
2 PB34641 2 PLATE プレート FE
3 H5268H 4 BOLT, HEX SOCKET ボルト 六角穴 M02X012 FE
4 W1020A 4 WASHER, LOCK ワッシャ スプリング 2M/M FE
5 PB19661 1 DOG ドッグ FE
6 H5268T 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
7 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
8 W1039H 2 WASHER, FLAT ワッシャ 平 2.5M/M FE
11 PM26040 1 ARM アーム FE
12 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
13 N1076A 2 NUT, HEX ナット 六角 M 3 P=0.5 FE
14 PM26051 2 BKT ＢＫＴ FE
15 H5277A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
16 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
17 PM26071 2 BKT ＢＫＴ FE
18 H5277A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
19 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
20 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
24 PM47540 1 BLOCK ブロック FE
25 H5273A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
26 W1010A 8 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
27 PM47530 1 BLOCK ブロック FE
28 PM26112 2 CENTER センタ FE
29 H5280A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X020 FE
30 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
31 PM26131 2 JAW 爪 FE
32 PM28892 4 COLLAR カラー FE
33 PM47550 2 SHAFT シャフト FE
34 N1081T 2 NUT, HEX ナット 六角 M 4 3ｼｭ FE
35 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
36 PM35101 1 BLOCK ブロック FE
37 PM35111 1 BLOCK ブロック
FE
38 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
39 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
42 S3261M 1 SPRING スプリング WM8-50 OT
43 K11477 2 GUIDE, RAIL ガイド レール SRS9MUU+55L OT
44 H5274A 6 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
45 N1083A 2 NUT, HEX ナット 六角 M 5 P=0.8 3ｼｭ FE
7. PARTS SUPPLY / 部品供給 69 PTS-NXT-06JE
7.2.1. TRAY UNIT-L SHIFTER 3/
7.2.1. トレイユニット-L シフタ部 3/
AA0CZ09
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
46 S3261S 1 SPRING スプリング WT8-50 OT
47 AA12RY02 4 ROLLER ローラ OT
48 XB01961 2 BELT, TIMING ベルト タイミング OT
49 AA32T00 1 BELT, TIMING ベルト タイミン
グ
OT
