A UD01712 7. PARTS SUPPLY / 部品供給 42 PTS-NXT-06JE
7.1.5. M6S-DEVICE BASE 2/
7.1.5. M6S-デバイスベース 2/
UD00821
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA54405 1 COVER カバー OT
2 PB09045 1 COVER カバー FE
3 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
4 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
5 H30860 2 BUSHING, RUBBER ブシュ ゴム C-30BW-10-1 OT
6 H30125 1 FAN ファン 109P0424F6D01 OT
7 K1141R 1 GUARD, FIN ガード フィン 109-059 OT
8 H5281A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X025 FE
9 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
12 PS00132 1 SHEET シート OT
13 T41522 1 POWER SUPPLY, DC 電源 ＤＣ ZWS240PAF-24/J OT
14 AA54701 1 BOX, POWER SUPPLY ＢＯＸ 電源 OT
15 PM02653 1 BOX, POWER SUPPLY ＢＯＸ 電源 FE
16 PS00040 1 SHEET シート OT
17 K5224A 4 SCREW, ROUND 小ネジ 丸 M03X006 ﾆｯｹﾙﾒｯｷ FE
18 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
19 W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
20 PB02093 1 RETAINER, WIRING 押え 配線 FE
21 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
22 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
23 AA54301 1 VALVE, SOL バルブ ＳＯＬ OT
24 H1122K 1 VALVE, SOL バルブ ＳＯＬ SY3320-5MZ-M5-F2 OT
25 Y3061E 3 UNION, HALF ユニオン ハーフ KJS04-M5 (ｼﾛ)OT
26 S1058A 2 SILENCER サイレンサ AN120-M5 OT
27 K5178M 2 SCREW, C/R PAN 小ネジ 十穴鍋 M03X006 ﾆｯｹﾙﾒｯｷ FE
28 W1021A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M/M FE
7. PARTS SUPPLY / 部品供給 41 PTS-NXT-06JE
A
UD01712
7. PARTS SUPPLY / 部品供給 42 PTS-NXT-06JE

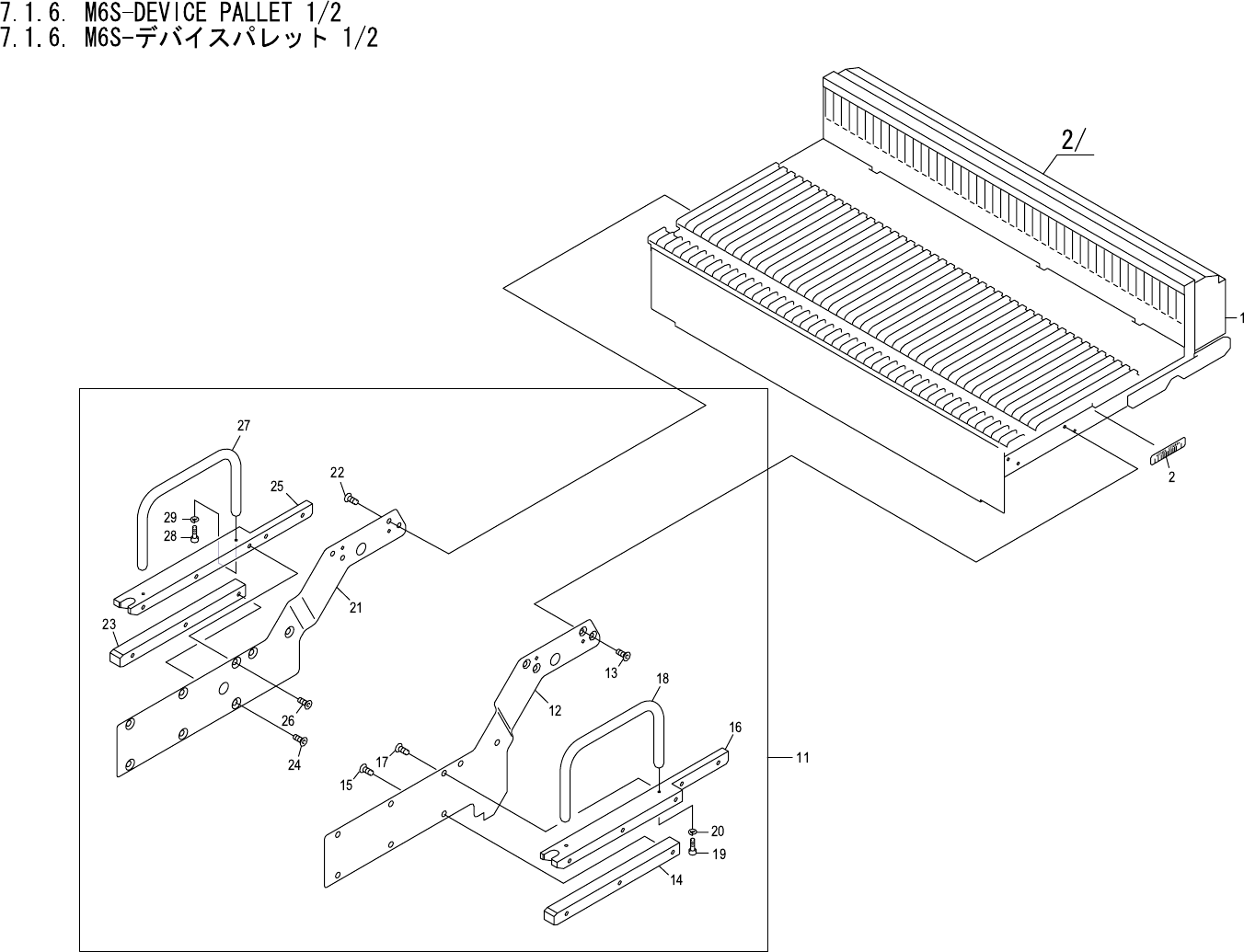

7.1.6. M6S-DEVICE PALLET 1/2
7.1.6. M6S-デバイスパレット 1/2
UD01712
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1XT11 1 PALLET アーム クランプ OT
2 PX04370 1 SEAL, BAR CODE シール バーコード OT
11 AA29Y05 1 ARM, CLAMP アーム クランプ OT
12 PB58441 1 PLATE, ARM プレート アーム FE
13 K5361T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
14 PM77691 1 BAR, GUIDE バー ガイド FE
15 K5363D 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X015 FE
16 PM87703 1 BAR, GUIDE バー ガイド FE
17 K5363D 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X015 FE
18 PB40840 1 HANDLE 取手 FE
19 H5278A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
20 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 PB58431 1 PLATE, ARM プレート アーム FE
22 K5361T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
23 PM77691 1 BAR, GUIDE バー ガイド FE
24 K5363D 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X015 FE
25 PM87713 1 BAR, GUIDE バー ガイド FE
26 K5363D 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X015 FE
27 PB40840 1 HANDLE 取手 FE
28 H5278A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
29 W1021A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M/M FE
7. PARTS SUPPLY / 部品供給 43 PTS-NXT-06JE
