8. ACCESSORIES / アクセサリ 237 PTS-NXT-06JE
8.5. MSU
UK01502
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 W1025C 4 WASHER, LOCK ワッシャ スプリング 8M/M ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
40 W1046B 4 WASHER, FLAT ワッシャ 平 4W-8 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
41 T20439 2 CHAIN チェーン CHSP4-200 OT
42 H5274B 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
43 W1021B 2 WASHER, LOCK ワッシャ スプリング 3M/M ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
44 W1040B 2 WASHER, FLAT ワッシャ 平 3M/M ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
45 R2035R 2 RING リング RWS14 OT
46 PM60964 2 PIN, STOPPER ピン ストッパ FE
47 N21197 2 GRIP 握り PBA8-35-R OT
48 PB21483 4 PLATE, STOPPER プレート ストッパ FE Transport bracket
49 H5494E 8 BOLT, STOPPER ボルト ストッパ UNAH3-15 OT
50 H5343B 8 BOLT, HEX SOCKET ボルト 六角穴 M08X030 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
51 W1025C 8 WASHER, LOCK ワッシャ スプリング 8M/M ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
52 W1046B 8 WASHER, FLAT ワッシャ 平 4W-8 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
53 H5343B 4 BOLT, HEX SOCKET ボルト 六角穴 M08X030 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
54 W1025C 4 WASHER, LOCK ワッシャ スプリング 8M/M ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
55 W1046B 4 WASHER, FLAT ワッシャ 平 4W-8 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
56 PB21472 4 PLATE, FIXED プレート 固定 FE Transport bracket
57 H5343B 8 BOLT, HEX SOCKET ボルト 六角穴 M08X030
ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
58 W1025C 8 WASHER, LOCK ワッシャ スプリング 8M/M ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
59 W1046B 8 WASHER, FLAT ワッシャ 平 4W-8 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
60 H5343B 4 BOLT, HEX SOCKET ボルト 六角穴 M08X030 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
61 W1025C 4 WASHER, LOCK ワッシャ スプリング 8M/M ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
62 W1046B 4 WASHER, FLAT ワッシャ 平 4W-8 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
63 PX03620 1 SEAL, BAR CODE シール バーコード PL
64 PZ19230 2 SEAL シール PL
65 PZ25580 2 SEAL シール PL
8. ACCESSORIES / アクセサリ 236 PTS-NXT-06JE
8. ACCESSORIES / アクセサリ 237 PTS-NXT-06JE

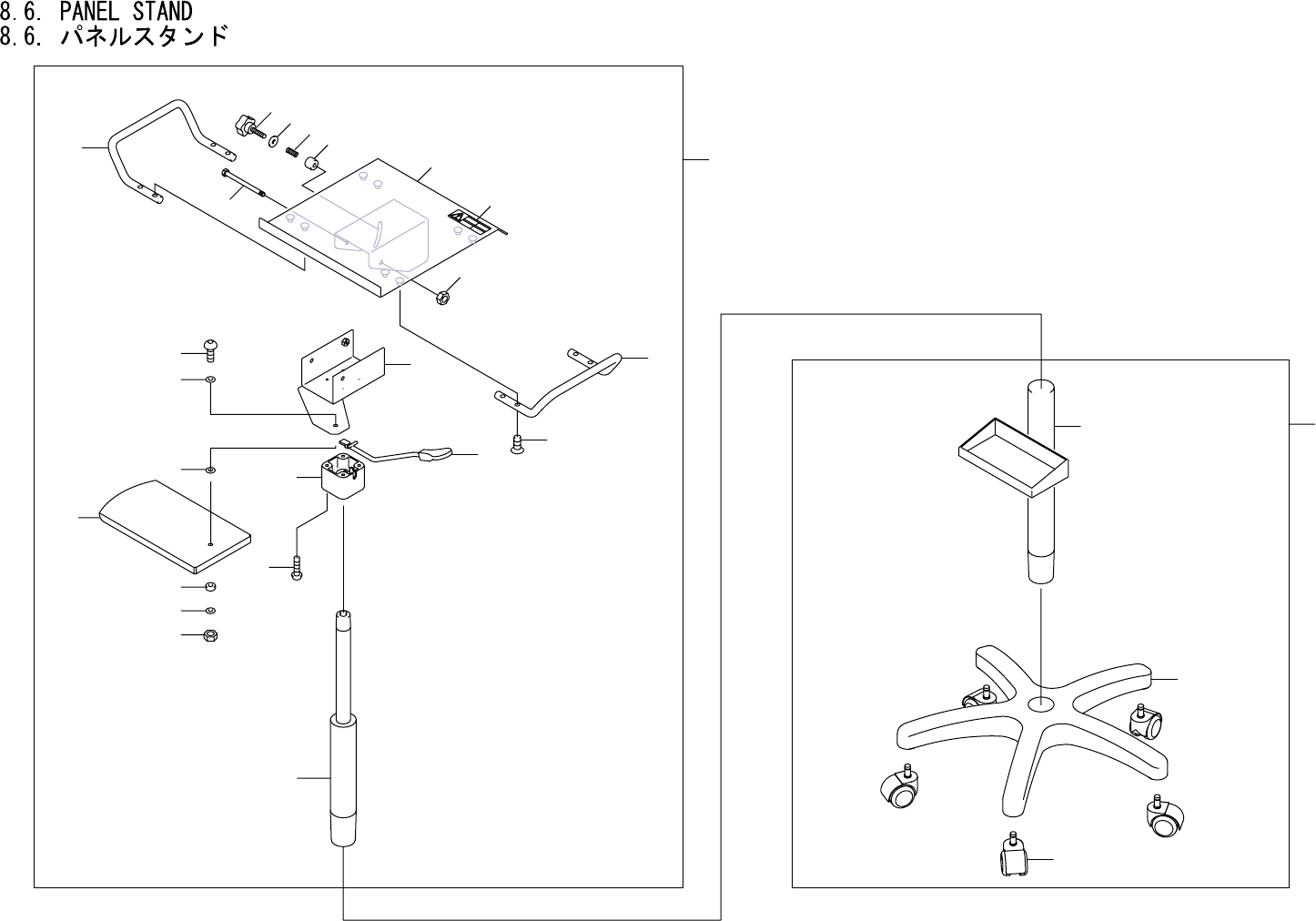

A
1
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
11
16
17
18
19
21
22
23
3
20
2
2.1
UK01701
