7.4.TRAY UNIT-M 9/ 7.4. トレイユニット -M 9/ QK22403 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PB52630 1 GUIDE ガイド FE 2 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE 3…
A
1
2
3
4
5
6
7
8
9
10
10
11
12
13
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
29
30
31
32
33
34
35
36
35
36
37
38
38
39
40
41
39
40
41
42
43
44
45
46
47
49
50
51
52
53
54
55
56
57
58
59
49
50
51
61
62
65
66
67
68
69
74
75
76
71
73
72
85
86
87
24
85
86
87
88
89
90
88
89
90
77
78
78
79
79
80
80
2
3
63
64
64
82
83
84
82
83
84
81
91
93
94
95
96
97
48
48
48
14
14
92
70
QK22403
7. PARTS SUPPLY / 部品供給 184 PTS-NXT-06JE

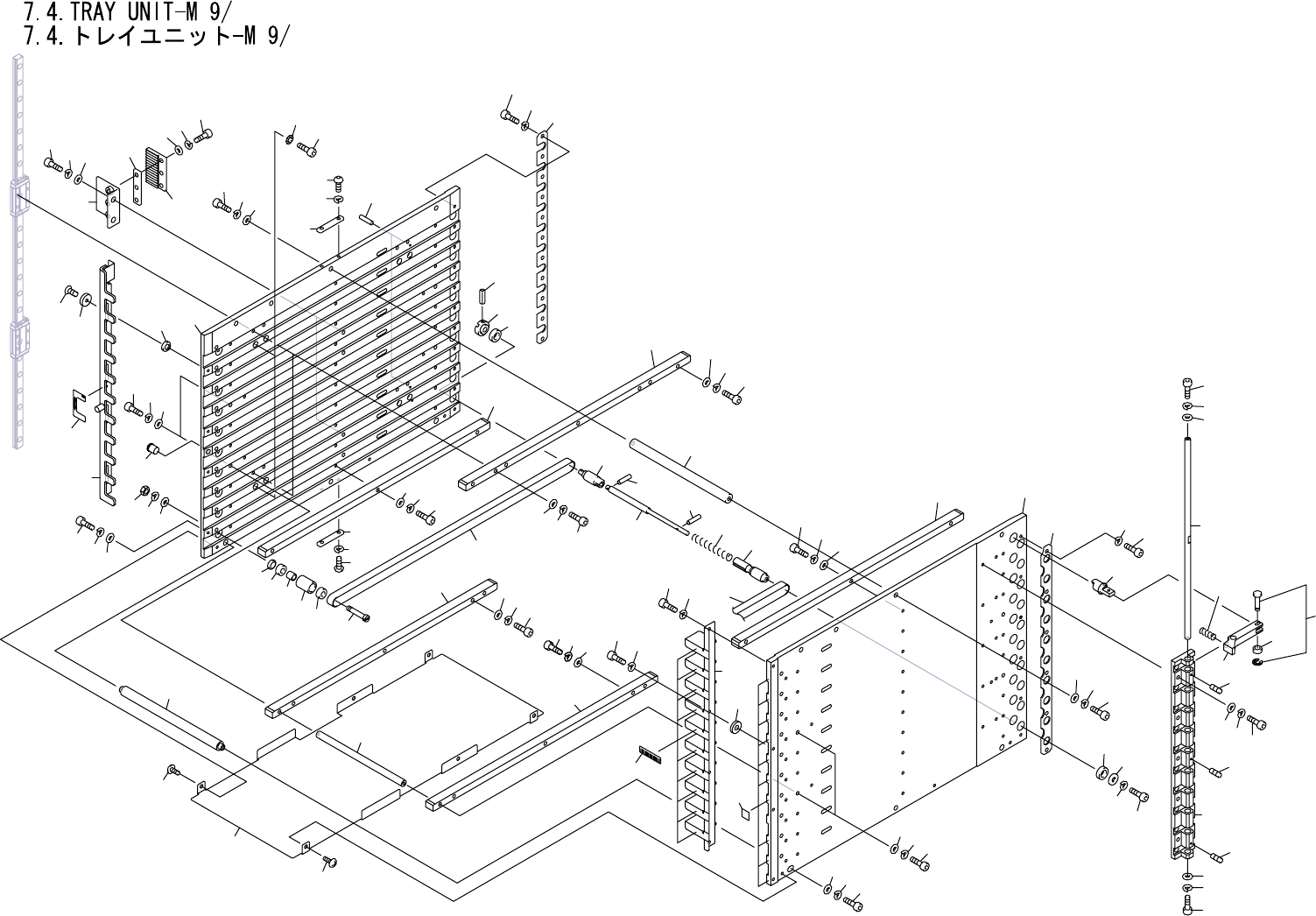

7.4.TRAY UNIT-M 9/
7.4.トレイユニット-M 9/
QK22403
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB52630 1 GUIDE ガイド FE
2 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
3 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
4 W1087Y 2 WASHER ワッシャ WSSB10-4-2 OT
5 PB29342 2 BKT ＢＫＴ FE
6 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
7 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
8 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
9 PM52961 10 SHAFT シャフト AL
10 H2193C 20 PIN, PARALLEL ピン 平行 2ﾟX8 Aｼｭ(M6) OT
11 S30193 10 SPRING スプリング WL6-50 OT
12 PM52985 10 PULLEY プーリ FE
13 PM52994 10 PULLEY プーリ FE
14 H4468D 20 BELT ベルト SE-G15-SBU 8WX681LX0.8T OT
15 H4900K 20 BEARING ベアリング MR106ZZ OT
16 PM84570 10 CLUTCH クラッチ FE
17 H2043A 10 PIN, SPRING ピン スプリング 2ﾟX12 OT
18 PM91360 10 WASHER ワッシャ FE
19 H5275A 10 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
20 W1021A 10 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 PM53002 20 SHAFT シャフト FE
22 PM53010 20 PULLEY プーリ AL
23 PM53021 20 COLLAR カラー FE
24 K4228H 40 BEARING ベアリング MR63ZZ OT
25 PM53031 20 WASHER ワッシャ FE
26 N1077H 20 NUT, HEX ナット 六角 M 3 P=0.5 3ｼｭ FE
27 W1021A 20 WASHER, LOCK ワッシャ スプリング 3M/M FE
28 W1040A 20 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
29 PM84502 14 GUIDE, BELT ガイド ベルト AL
30 H5278A 42 BOLT, HEX SOCKET ボルト 六角穴
M03X015 FE
31 W1021A 42 WASHER, LOCK ワッシャ スプリング 3M/M FE
32 W1040A 42 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
33 PM84511 2 GUIDE, BELT ガイド ベルト AL
34 H5263A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X018 FE
35 W1021A 14 WASHER, LOCK ワッシャ スプリング 3M/M FE
36 W1040A 14 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
37 H5278A 6 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
38 PM91370 4 GUIDE, BELT ガイド ベルト AL
7. PARTS SUPPLY / 部品供給 185 PTS-NXT-06JE
7.4.TRAY UNIT-M 9/
7.4.トレイユニット-M 9/
QK22403
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 H5278A 12 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
40 W1021A 12 WASHER, LOCK ワッシャ スプリング 3M/M FE
41 W1040A 12 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
42 PM84862 4 ROD, JOINT ロッド ジョイント AL
43 PM53062 10 LEVER レバー AL
44 S30192 10 SPRING スプリング WR5-15 OT
45 H2103G 10 PIN ピン HCDG3-10 OT
46 W1092B 10 WASHER ワッシャ WSSM5-3-2 OT
47 PM84480 1 SHAFT シャフト FE
48 N40121 3 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X002.5 ｸﾎﾞﾐｻｷ FE
49 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
50 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
51 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
52 PM97480 10 STOPPER ストッパ AL
53 H21925 4 PIN, PARALLEL ピン 平行 ﾟ2X6 Aｼｭ OT
54 H5274A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
55 W1010A 8 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
56 PM72231 4 COLLAR カラー FE
57 PM72250 4 WASHER ワッシャ FE
58 K5169F 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X010(ｽﾃﾝﾚｽ)FE
59 H3154S 1 PLUNGER プランジャ PFSSN5 OT
61 PM83993 1 PLATE, MAGAZINE プレート マガジン AL
62 PM84003 1 PLATE, MAGAZINE プレート マガジン AL
63 PB58491 1 HOLDER ウケ AL
64 K51721 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
65 PM84522 1 HOLDER ホルダ AL
66 H5276A 10 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
67 W1021A 10 WASHER, LOCK ワッシャ スプリング 3M/M FE
68 W1040A 10 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
69 PM84531 1 STOPPER ストッパ FE
70 PZ19090 1 SEAL
シール PL
71 PB29331 1 PLATE, RETAINING プレート オサエ FE
72 H5274A 6 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
73 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
74 PB54630 1 PLATE, RETAINING プレート オサエ FE
75 H5274A 11 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
76 W1021A 11 WASHER, LOCK ワッシャ スプリング 3M/M FE
77 PM84461 5 ROD, JOINT ロッド ジョイント AL
