7.1.3. M3S-DEVICE PALLET(PALLET WITH BUCKET) 1/2
7.1.3. M3S-デバイスパレット(バケット付きパレットタイプ) 1/2
UD01321
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1XN13 1 PALLET パレット OT
2 PX04240 1 SEAL, BAR CODE シール バーコード OT
10 AA40X00 1 ARM, CLAMP アーム クランプ OT
11 PB52810 1 HANDLE ハンドル FE
12 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
13 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
14 PB59502 1 BKT ＢＫＴ FE
15 K5361T 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
16 H5341A 3 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
17 W1025A 3 WASHER, LOCK ワッシャ スプリング 8M/M FE
18 PB59513 1 BKT ＢＫＴ FE
19 K5361T 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
20 H5341A 3 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
21 W1025A 3 WASHER, LOCK ワッシャ スプリング 8M/M FE
22 PB63264 1 BKT, CONNECTING ＢＫＴ ツナギ FE
23 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
24 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
25 H5346A 6 BOLT, HEX SOCKET ボルト 六角穴 M08X045 FE
26 W1025A 6 WASHER, LOCK ワッシャ スプリング 8M/M FE
27 PM53732 2 BLOCK ブロック FE
28 PM91651 2 BLOCK ブロック FE
29 PM91661 2 BLOCK ブロック FE
30 AA40S00 1 HOLDER, REEL ホルダ リール OT
31 PB48701 10 PLATE, PARTITION プレート 仕切り FE
32 PB57241 1 COVER, SIDE カバー サイド AL
33 K5208A 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
34 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
35 PB57251 1 COVER, SIDE カバー サイド AL
36 K5208A 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
37 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
38 PJ04591 40 ROLLER ローラ PL
39 PM44622 2 SHAFT シャフト AL
40 PM44642 2 SHAFT シャフト FE
41 PM53081 1 BAR バー FE
7. PARTS SUPPLY / 部品供給 29 PTS-NXT-06JE
7. PARTS SUPPLY / 部品供給 30 PTS-NXT-06JE

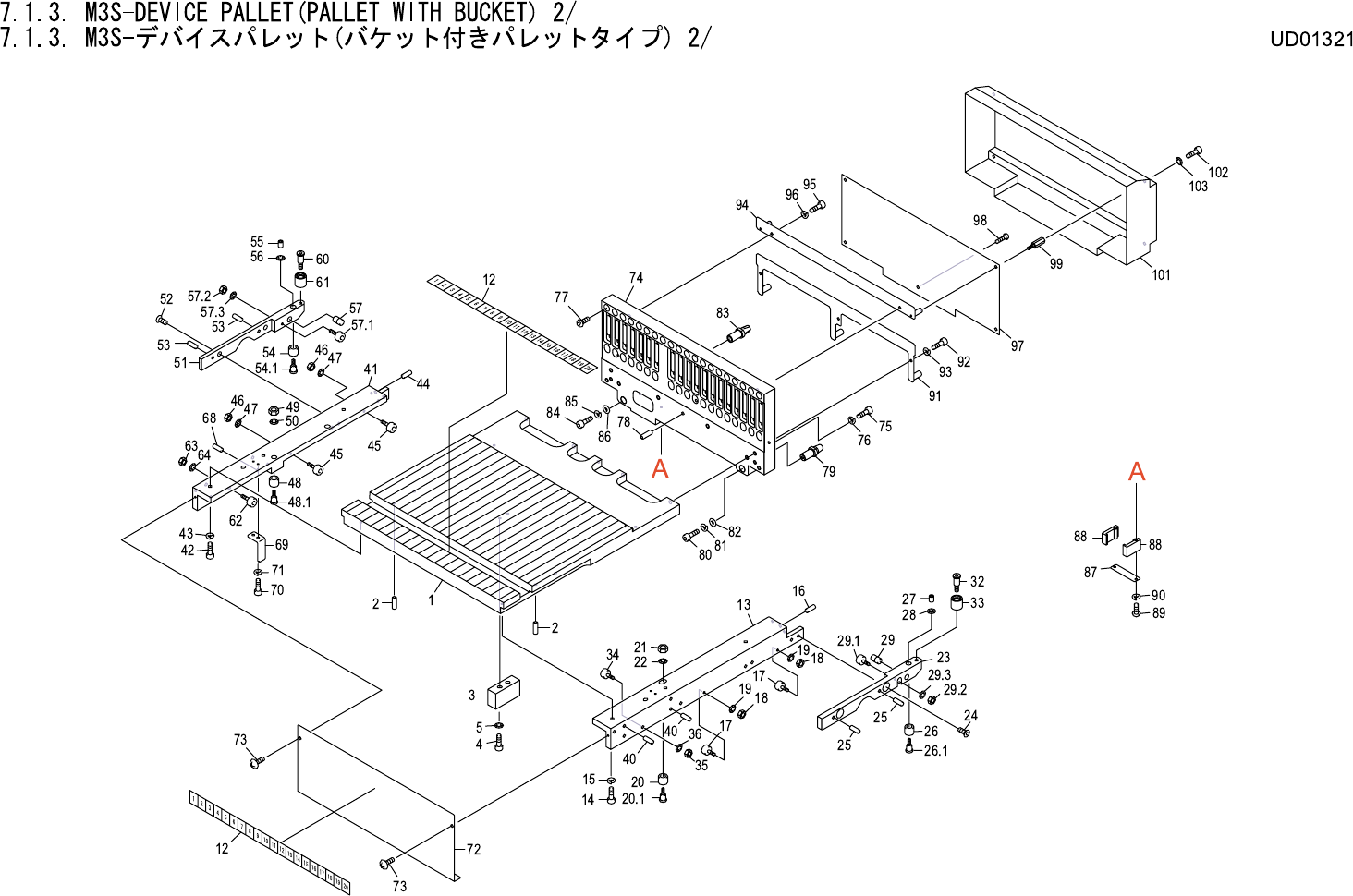

7.1.3. M3S-DEVICE PALLET(PALLET WITH BUCKET) 2/
7.1.3. M3S-デバイスパレット(バケット付きパレットタイプ) 2/
UD01321
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM63901 1 PALLET パレット FE
2 H2093W 2 PIN, PARALLEL ピン 平行 ﾟ4X10 Bｼｭ (H8) OT
3 PM11904 1 BLOCK ブロック FE
4 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
5 W1011A 2 WASHER, CONICAL ワッシャ 皿 M-4-L FE
12 PX00142 2 NAMEPLATE 銘板 PL
13 PM02457 1 BKT, RAIL ＢＫＴ レール FE
14 H5289A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
15 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
16 H2093K 1 PIN, PARALLEL ピン 平行 4ﾟX8 Bｼｭ (H8) OT
17 K11065 2 CAM FOLLOWER カムフォロア CF03-A OT
18 N1076A 2 NUT, HEX ナット 六角 M 3 P=0.5 FE
19 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
20 PM26720 1 ROLLER ローラ FE
20.1 PM51370 1 PIN, ROLLER ピン ローラ FE
21 N1076A 1 NUT, HEX ナット 六角 M 3 P=0.5 FE
22 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
23 PM91692 1 BAR, GUIDE バー ガイド FE
24 K5361T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
25 H2093K 2 PIN, PARALLEL ピン 平行 4ﾟX8 Bｼｭ (H8) OT
26 PM26720 1 ROLLER ローラ FE
26.1 PM51370 1 PIN, ROLLER ピン ローラ FE
27 PM02502 1 NUT ナット FE
28 W1010A 1 WASHER, CONICAL ワッシャ 皿 M-3-L FE
29 PM86770 1 PIN ピン FE
29.1 K11065 1 CAM FOLLOWER カムフォロア CF03-A OT
29.2 N1076A 1 NUT, HEX ナット 六角 M 3 P=0.5 FE
29.3 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
32 PM02351 1 PIN, ROLLER ピン ローラ FE
33 PM02421 1 ROLLER ローラ PL
34 K1108A 1 CAM FOLLOWER カムフォロア CF4-A OT
35 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
36 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
40 H2093K 2 PIN, PARALLEL ピン 平行 4ﾟX8 Bｼｭ (H8) OT
41 PM02467 1 BKT, RAIL ＢＫＴ レール FE
42 H5289A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
43 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
44 H2093K 1 PIN, PARALLEL ピン 平行 4ﾟX8 Bｼｭ (H8) OT
7. PARTS SUPPLY / 部品供給 31 PTS-NXT-06JE
