6.1.3. M6S-SINGLE CONVEYOR S 6/ 6.1.3. M6S- シングルコンベア S 6/ QK52502 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PT01100 4 HOUSING ハウジング FE 2 H5289A 16 BOLT, HEX SO…
A
1
15
2
3
16
17
14
4
5
8
9
12
13
6
7
10
11
23
24
25
33
34
26
30
31
51
32
35
36
37
38
39
44
40
41
41.1
45
46
47
48
49
18
19
21
22
20
27
28
29
43
42
50
QK52502
6. CONVEYOR / コンベア 106 PTS-NXT-06JE

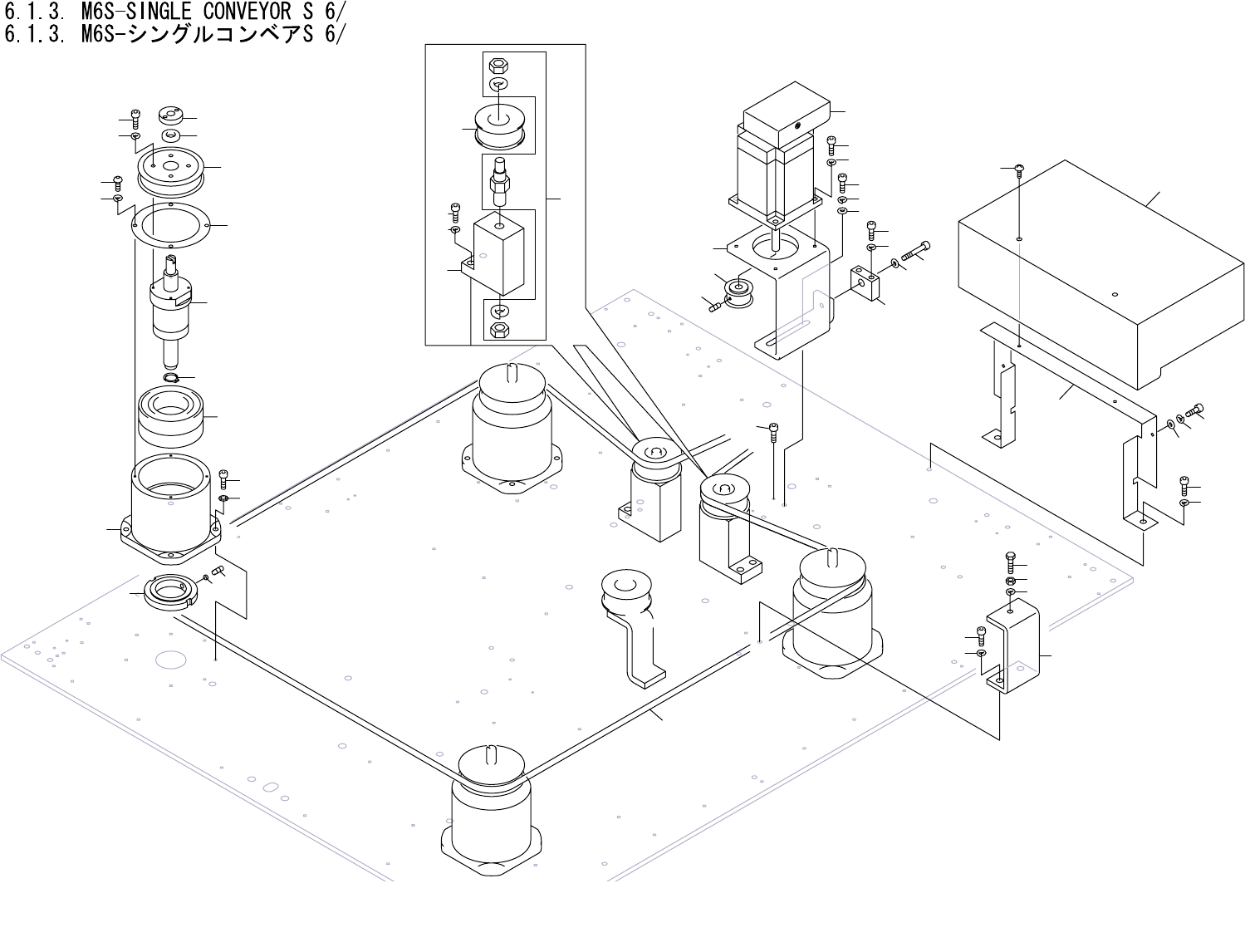

6.1.3. M6S-SINGLE CONVEYOR S 6/
6.1.3. M6S-シングルコンベアS 6/
QK52502
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PT01100 4 HOUSING ハウジング FE
2 H5289A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
3 W1011A 16 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
4 PM79500 4 NUT ナット FE
5 PM80120 4 COLLAR カラー FE
6 H5278A 16 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
7 W1021A 16 WASHER, LOCK ワッシャ スプリング 3M/M FE
8 PZ21170 4 PULLEY, TIMING プーリ タイミング OT
9 PB48590 4 RETAINER 押え FE
10 K5255T 16 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
11 W1021A 16 WASHER, LOCK ワッシャ スプリング 3M/M FE
12 XB02331 4 BALL SCREW ボールネジ OT
13 S1030A 4 CIR-CLIP サークリップ STW 9 OT
14 H40891 8 BEARING ベアリング 7006CDB OT
15 PM80130 4 NUT, LOCK ナット ロック FE
16 N4027A 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X005 ｸﾎﾞﾐｻｷ FE
17 K52631 4 BLOCK, CLAMP 駒 クランプ SEPN4 OT
18 PM008C1 2 BKT ＢＫＴ FE
19 H5263C 4 BOLT, HEX SOCKET ボルト 六角穴 M05X016 1ﾊｺ400ｹ FE
20 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
21 H3219A 2 PULLEY プーリ TPBSN38-15 OT
22 S2003M 2 SHAFT シャフト WS010S OT
23 PB47910 1 BKT, MOTOR ＢＫＴ モータ FE
24 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
25 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
26 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
27 XM00231 1 MOTOR, STEPPING モータ ステッピング OT
28 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
29 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
30 PZ05391 1 PULLEY プーリ OT
31 N4027A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め M04X005 ｸﾎﾞﾐｻｷ FE
32 PM79491 1 BKT, ADJUSTING ＢＫＴ セリ FE
33 H5293A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X025 FE
34 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
35 H5305A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X030 FE
36 W1050A 1 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
37 PB13991 1 BKT ＢＫＴ FE
38 H5297A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
6. CONVEYOR / コンベア 107 PTS-NXT-06JE
6.1.3. M6S-SINGLE CONVEYOR S 6/
6.1.3. M6S-シングルコンベアS 6/
QK52502
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
40 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
41 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
41.1 W1050A 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
42 PB14012 1 COVER カバー FE
43 K5208A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
44 PB47780 1 BKT, STOPPER ＢＫＴ ストッパ FE
45 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
46 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
47 H5183A 1 BOLT, HEX ボルト 六角 M06X020 10.9 FE
48 N1085A 1 NUT, HEX ナット 六角 M 6 P=1.0 FE
49 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
50 H4475T 1 BELT ベルト 1947-3GT-9 OT
51 H5273T 11 BOLT, HEX SOCKET
ボ
ルト 六角穴 M03X004 FE
6. CONVEYOR / コンベア 108 PTS-NXT-06JE
