1.5.5. H04 HEAD 1/4 1.5.5. H04 ヘッド 1/4 UH00812 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PB25001 1 BKT, COVER ＢＫＴ カバー FE 2 H5273T 2 BOLT, HEX SOCKET ボルト 六角穴 M0…
A
A
A
UH00812
1. PARTS PLACING / 部品装着 86 PTS-NXT-06JE

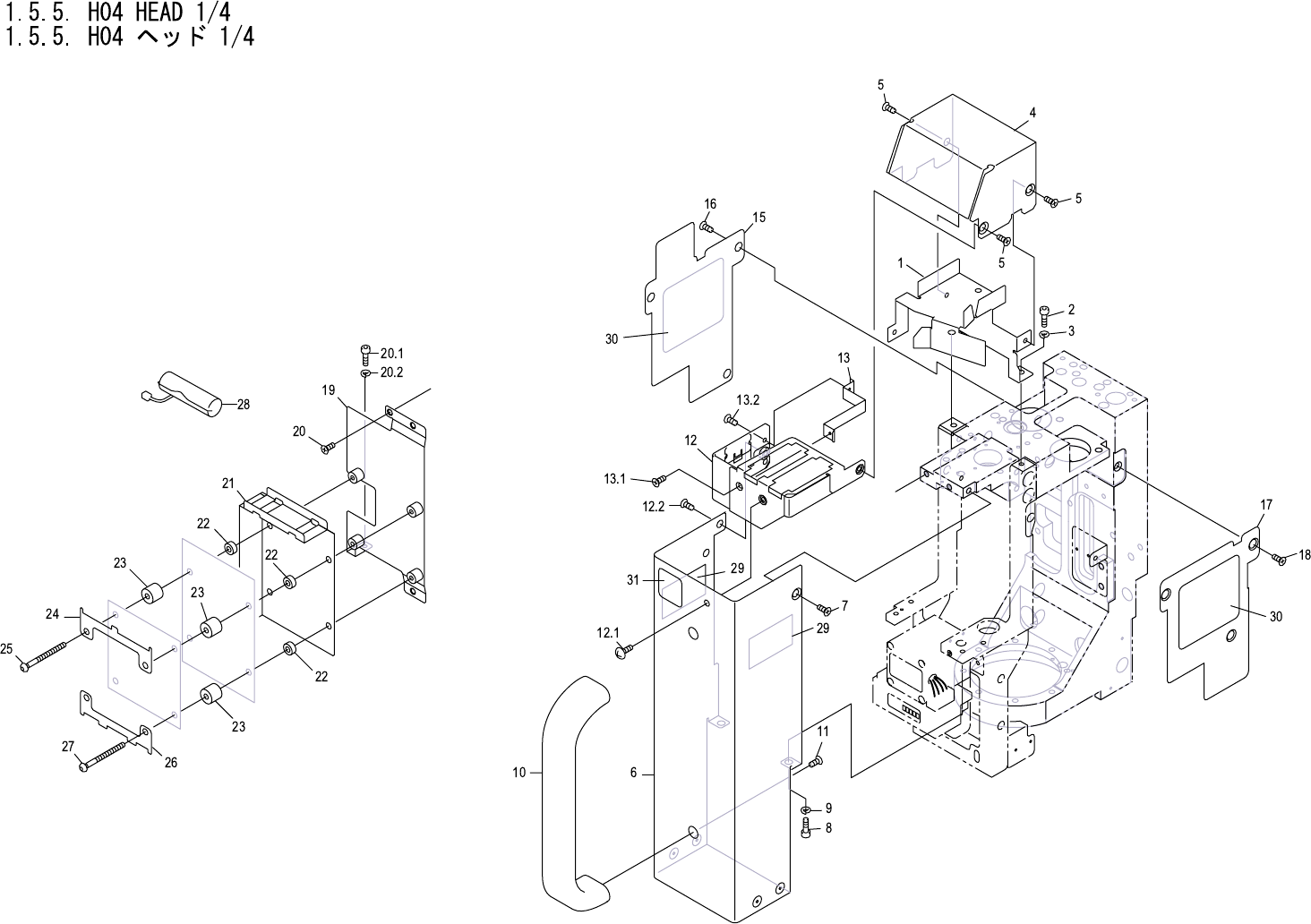

1.5.5. H04 HEAD 1/4
1.5.5. H04 ヘッド 1/4
UH00812
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB25001 1 BKT, COVER ＢＫＴ カバー FE
2 H5273T 2 BOLT, HEX SOCKET ボルト 六角穴 M03X004 FE
3 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
4 PB25022 1 COVER, UPPER カバー 上 AL
5 K5186N 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
6 PB25013 1 COVER, FRONT カバー フロント AL
7 K5186N 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
8 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
9 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 PJ02873 1 HANDLE ハンドル PL
11 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
12 PB30171 1 BKT, WIRING ＢＫＴ 配線 AL
12.1 K51721 1 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
12.2 K5186N 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
13 PB09783 1 BKT ＢＫＴ FE
13.1 K5169M 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ)FE
13.2 K5169H 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X004(ｽﾃﾝﾚｽ)FE
15 PB23282 1 COVER, SIDE カバー サイド AL
16 K5186N 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
17 PB23274 1 COVER, SIDE カバー サイド AL
18 K5186N 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
19 PB24983 1 BKT ＢＫＴ FE
20 K5169H 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X004(ｽﾃﾝﾚｽ)FE
20.1 H5264T 1 BOLT, HEX SOCKET ボルト 六角穴 M02X004 FE
20.2 W1020A 1 WASHER, LOCK ワッシャ スプリング 2M/M FE
21 PB24972 1 BKT ＢＫＴ
FE
22 S32271 4 SPACER スペーサ CB-303 OT
23 S32272 4 SPACER スペーサ CB-307 OT
24 PB27440 1 RETAINER, WIRING 押え 配線 FE
25 K5598H 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み B-0320-S1 FE
26 PB27450 1 RETAINER, WIRING 押え 配線 FE
27 K5598H 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み B-0320-S1 FE
28 H1021H 1 BATTERY バッテリ ER6VLY OT
29 PS00830 2 SHEET シート PL
30 PX05130 2 NAMEPLATE, CAUTION 銘板 注意 PL
31 PX03300 1 NAMEPLATE, CAUTION 銘板 注意 PL
1. PARTS PLACING / 部品装着 87 PTS-NXT-06JE
A
B
B
C
C
UH00812
1. PARTS PLACING / 部品装着 88 PTS-NXT-06JE
