7. PARTS SUPPLY / 部品供給 51 PTS-NXT-06JE

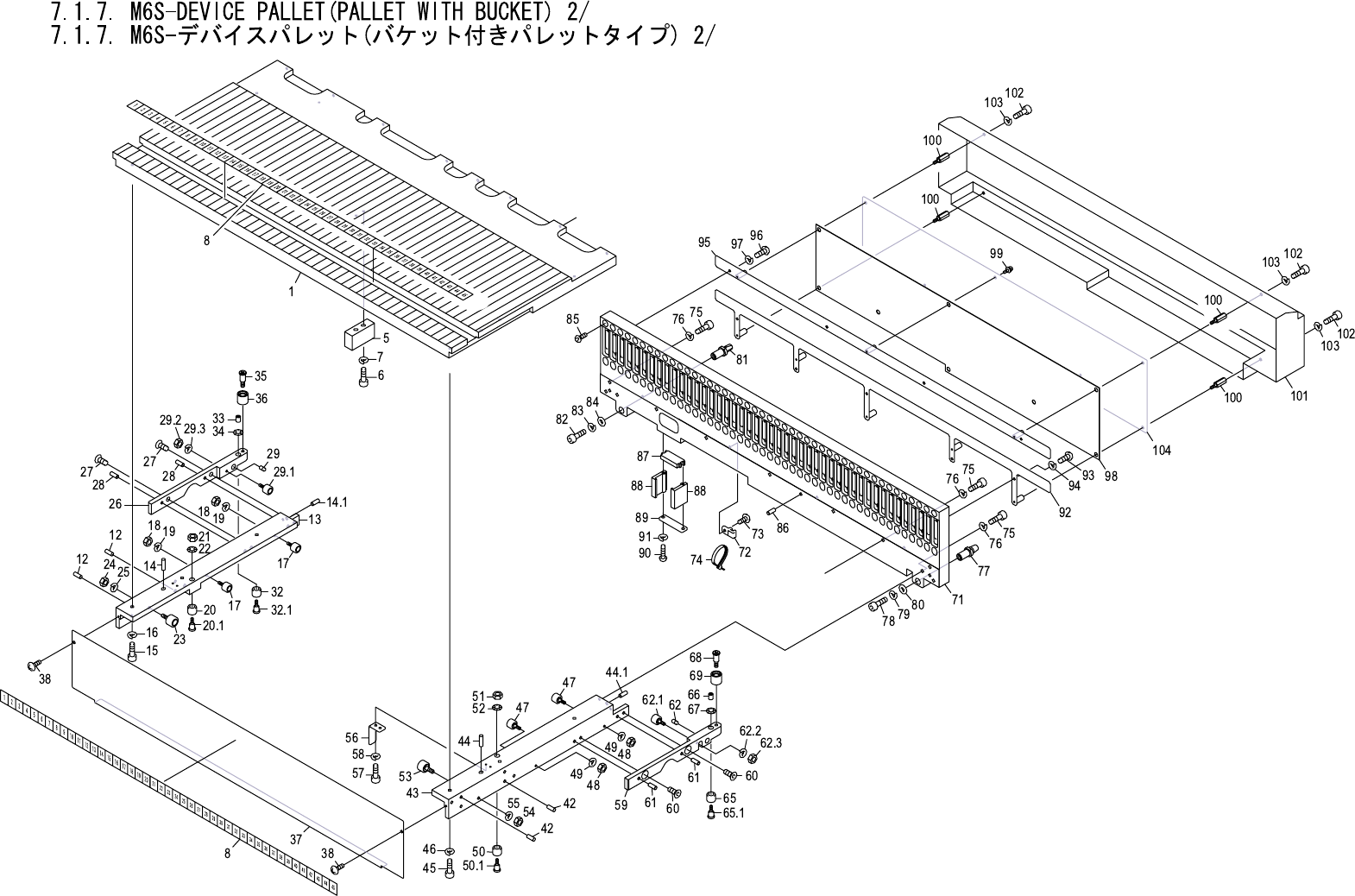

7.1.7. M6S-DEVICE PALLET(PALLET WITH BUCKET) 1/2
7.1.7. M6S-デバイスパレット(バケット付きパレットタイプ) 1/2
UD01419
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
48 PJ04591 82 ROLLER ローラ PL
49 PM54012 2 SHAFT シャフト AL
50 PM54002 2 SHAFT シャフト FE
51 PM53981 1 BAR バー FE
60 AA40W00 1 HOLDER, REEL ホルダ リール OT
61 PB48701 10 PLATE, PARTITION プレート 仕切り FE
62 PB57241 1 COVER, SIDE カバー サイド AL
63 K5208A 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
64 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
65 PB57251 1 COVER, SIDE カバー サイド AL
66 K5208A 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
67 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
68 PJ04591 44 ROLLER ローラ PL
69 PM81031 2 SHAFT シャフト AL
70 PM81041 2 SHAFT シャフト FE
71 PM81051 1 BAR バー FE
7. PARTS SUPPLY / 部品供給 50 PTS-NXT-06JE
7. PARTS SUPPLY / 部品供給 51 PTS-NXT-06JE
A
A
A
UD01419
