7. PARTS SUPPLY / 部品供給 48 PTS-NXT-06JE

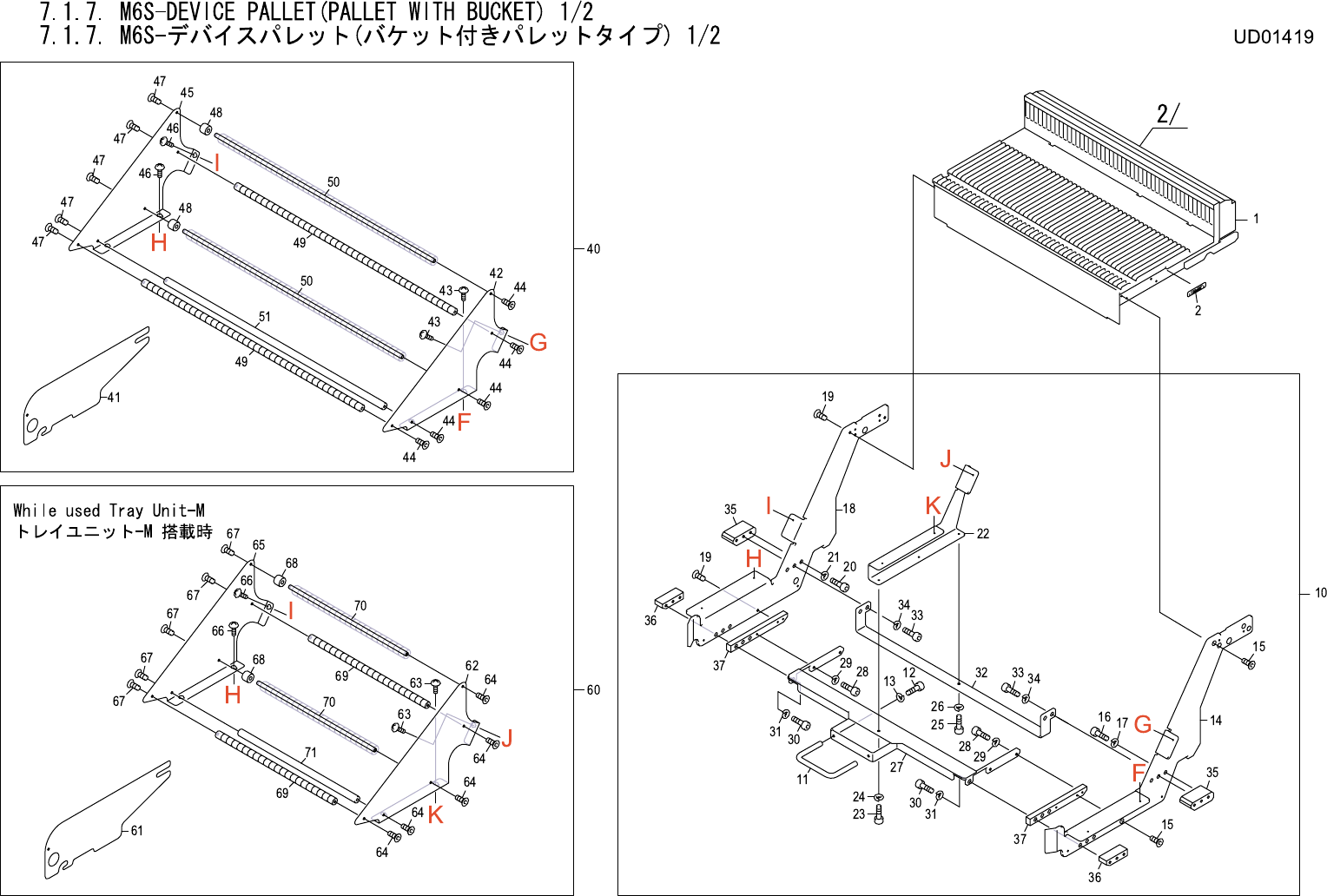

7.1.7. M6S-DEVICE PALLET(PALLET WITH BUCKET) 1/2
7.1.7. M6S-デバイスパレット(バケット付きパレットタイプ) 1/2
UD01419
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1XT10 1 PALLET アーム　クランプ OT
2 PX04250 1 SEAL, BAR CODE シール　バーコード OT
10 AA40Y00 1 ARM, CLAMP アーム　クランプ OT
11 PB52810 1 HANDLE ハンドル FE
12 H5298A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
13 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
14 PB57212 1 BKT ＢＫＴ FE
15 K5361T 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M05X012 FE
16 H5341A 1 BOLT, HEX SOCKET ボルト　六角穴 M08X020 FE
17 W1025A 1 WASHER, LOCK ワッシャ　スプリング 8M/M FE
18 PB57222 1 BKT ＢＫＴ FE
19 K5361T 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M05X012 FE
20 H5341A 1 BOLT, HEX SOCKET ボルト　六角穴 M08X020 FE
21 W1025A 1 WASHER, LOCK ワッシャ　スプリング 8M/M FE
22 PB57230 1 BKT ＢＫＴ FE
23 H5297A 1 BOLT, HEX SOCKET ボルト　六角穴 M05X008 FE
24 W1023A 1 WASHER, LOCK ワッシャ　スプリング 5M/M FE
25 H5298A 1 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
26 W1023A 1 WASHER, LOCK ワッシャ　スプリング 5M/M FE
27 PB63274 1 BKT, CONNECTING ＢＫＴ　ツナギ FE
28 H5298A 4 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
29 W1023A 4 WASHER, LOCK ワッシャ　スプリング 5M/M FE
30 H5344A 6 BOLT, HEX SOCKET ボルト　六角穴 M08X035 FE
31 W1025A 6 WASHER, LOCK ワッシャ　スプリング 8M/M FE
32 PB63280 1 BKT, CONNECTING ＢＫＴ　ツナギ FE
33 H5429F 4 BOLT, HEX SOCKET ボルト　六角穴 FE
34 W1025A 4 WASHER, LOCK ワッシャ　スプリング 8M/M FE
35 PM53951 2 BLOCK ブロック FE
36 PM91651 2 BLOCK ブロック FE
37 PM91661 2 BLOCK ブロック FE
40 AA40T00 1 HOLDER, REEL ホルダ　リール OT
41 PB48701 20 PLATE, PARTITION プレート　仕切り FE
42 PB57241 1 COVER, SIDE
カバー　サイド AL
43 K5208A 3 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
44 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X008 FE
45 PB57251 1 COVER, SIDE カバー　サイド AL
46 K5208A 3 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
47 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X008 FE
7. PARTS SUPPLY / 部品供給 49 PTS-NXT-06JE
7.1.7. M6S-DEVICE PALLET(PALLET WITH BUCKET) 1/2
7.1.7. M6S-デバイスパレット(バケット付きパレットタイプ) 1/2
UD01419
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
48 PJ04591 82 ROLLER ローラ PL
49 PM54012 2 SHAFT シャフト AL
50 PM54002 2 SHAFT シャフト FE
51 PM53981 1 BAR バー FE
60 AA40W00 1 HOLDER, REEL ホルダ　リール OT
61 PB48701 10 PLATE, PARTITION プレート　仕切り FE
62 PB57241 1 COVER, SIDE カバー　サイド AL
63 K5208A 3 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
64 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X008 FE
65 PB57251 1 COVER, SIDE カバー　サイド AL
66 K5208A 3 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
67 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X008 FE
68 PJ04591 44 ROLLER ローラ PL
69 PM81031 2 SHAFT シャフト AL
70 PM81041 2 SHAFT シャフト FE
71 PM81051 1 BAR バー FE
