1.1.4. NOZZLE CASE 1.1.4. ノズル収納箱 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 AA78603 1 CASE ケース OT H01 2 XK02260 1 CASE ケース OT 2.1 PX04630 1 NAMEPLATE 銘板 PL 3 PS…
8 NOZZLES
12 NOZZLES
4 NOZZLES
1 NOZZLE
A
2
3
4
5
7
14
9
16
18
19
10
17
11
12
8
15
2.1
1
13
6
1. PARTS PLACING / 部品装着 26 PTS-NXT-06JE
1.1.4. NOZZLE CASE
1.1.4. ノズル収納箱
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA78603 1 CASE ケース OT H01
2 XK02260 1 CASE ケース OT
2.1 PX04630 1 NAMEPLATE 銘板 PL
3 PS00670 1 SHEET シート PL
4 PS00680 1 SHEET シート PL
5 PS00690 1 SHEET シート PL
6 AA78705 1 CASE ケース OT H12,H08
7 XK02271 1 CASE ケース OT
8 PX03501 1 NAMEPLATE 銘板 PL
9 PS00703 1 SHEET シート PL
10 PS00712 1 SHEET シート PL
11 PS00721 1 SHEET シート PL
12 PS00731 1 SHEET シート PL
13 AA1YM02 1 CASE ケース OT H04
14 XK02860 1 CASE ケース OT
15 PX04131 1 NAMEPLATE 銘板 PL
16 PS01411 1 SHEET シート PL
17 PS01421 1 SHEET シート PL
18 PS01431 1 SHEET シート PL
19 PS00731 1 SHEET シート PL
1. PARTS PLACING / 部品装着 27 PTS-NXT-06JE

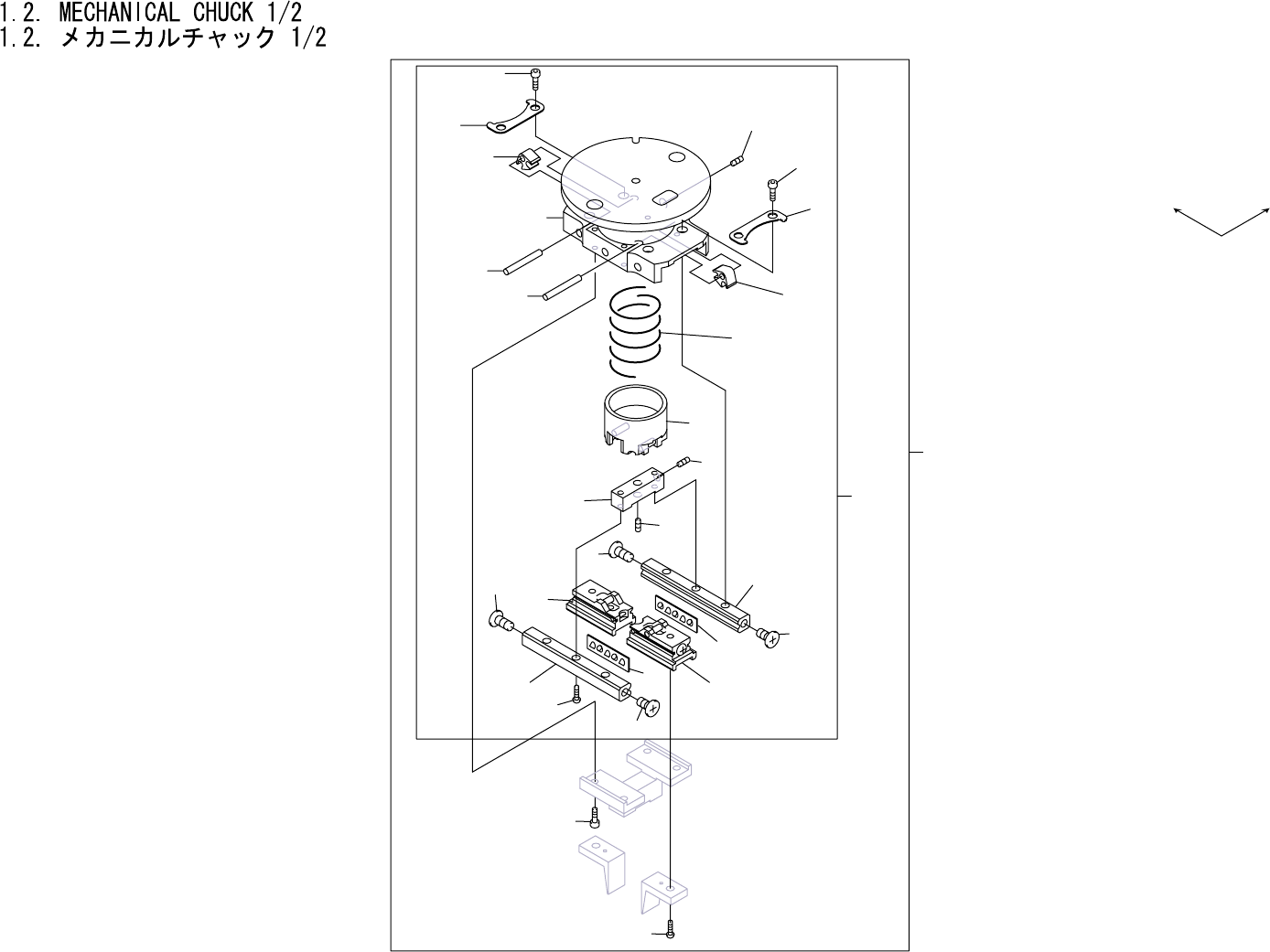

A
X Axis
Y Axis
1
23
3
4
4
5
6
6
7
8
9
10
11
12
13
16
16
17
17
14
14
14
14
12
5
19
20
21
18
AA2YB00
1. PARTS PLACING / 部品装着 28 PTS-NXT-06JE
