2.4. MARK CAMERA LIGHT 2.4. マークカメラライト UG00406 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PH00320 1 COVER カバー PL 2 K51690 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X02…
A
18
16
17
11
10
9
14
15
7
19
6
5
4
8
18
16
17
44
3
13
12
21
22
23
1
2
20
24
48
UG00406
2. VISION SYSTEM / 画像処理 130 PTS-NXT-06JE

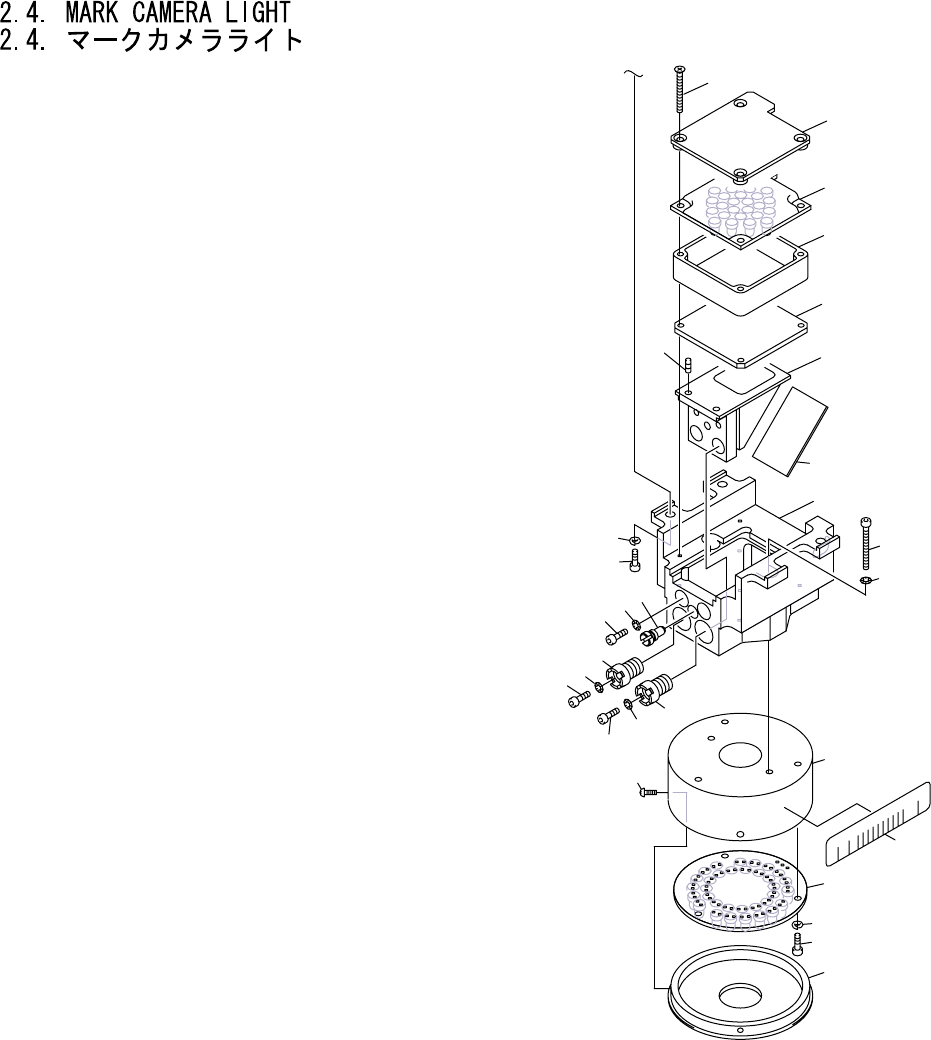

2.4. MARK CAMERA LIGHT
2.4. マークカメラライト
UG00406
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PH00320 1 COVER カバー PL
2 K51690 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X025 FE
3 XK00830 1 BOARD, PRINTED CIRCUIT 基板 プリント FH1216B0 OT Note.1
4 PH00330 1 COVER カバー PL
5 PJ00060 1 PLATE, ACRYLIC プレート アクリル PL
6 PM82831 1 BKT ＢＫＴ AL
7 N4019A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE
8 XM00173 1 MIRROR ミラー 50:50(28X17X1) OT
9 PM82822 1 HOLDER, LIGHT ホルダ ライト AL
10 H5280C 2 BOLT, HEX SOCKET ボルト 六角穴 M03X022 FE
11 W1010A 2 WASHER, CONICAL ワッシャ 皿 M-3-L FE
12 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
13 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
14 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
15 W1010A 2 WASHER, CONICAL ワッシャ 皿 M-3-L FE
16 PM82841 2 ADJUSTER アジャスタ FE
17 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
18 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
19 PM02953 1 COVER カバー AL
20 K5175N 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X003 ｽﾃﾝﾚｽ FE
21 XK00820 1 BOARD, PRINTED CIRCUIT 基板 プリント FH1215B0 OT Note.1
22 H5274A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
23 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
24 PJ00080 1 PLATE, ACRYLIC プレート アクリル PL
44 PX01670 1 SEAL, BAR CODE シール バーコード OT
48 PM98810 1 PIN
ピ
ン FE
Note.1:These items can be purchased separately or as set(AJ12601 LAMP, LED).
:これらの部品をｾｯﾄで購入することができます。AJ12601 ﾗﾝﾌﾟ_LEDで注文してください。
2. VISION SYSTEM / 画像処理 131 PTS-NXT-06JE

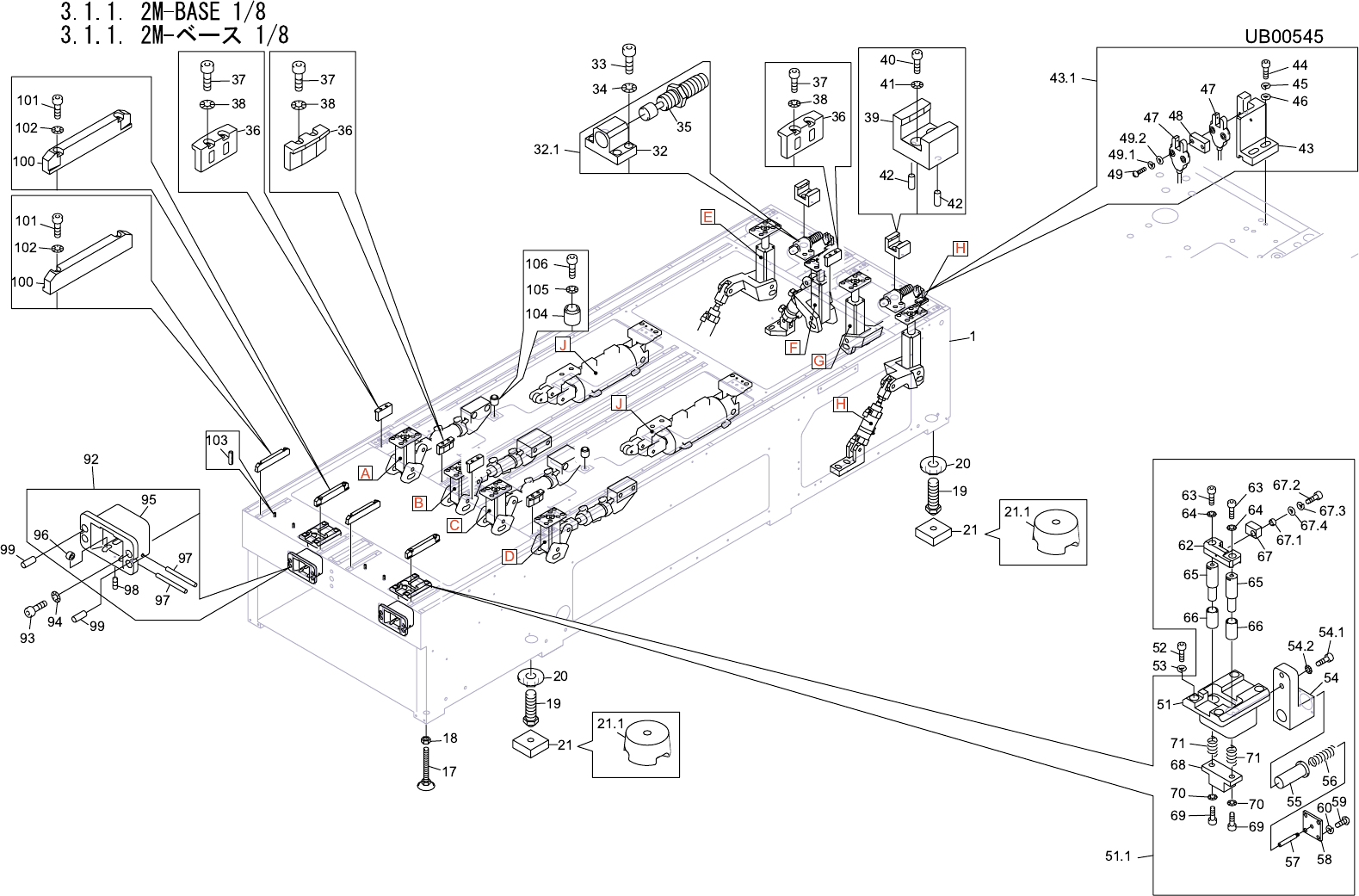

3. BASE / ベース 132 PTS-NXT-06JE
