A A A UB00803 3. BASE / ベース 208 PTS-NXT-06JE

100%1 / 871
3.1.3. 4M-BASE 10/
3.1.3. 4M-ベース 10/
UB00745
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
128 T4042A 1 TEE ティー 3/8 OT Vacuum Backup Pins(OPTION)
129 Y3068Y 1 UNION, ELBOW ユニオン　エル KQ2K16-03S OT Vacuum Backup Pins(OPTION)
130 A4066R 2 ELBOW エルボ KQ2L08-99 OT Vacuum Backup Pins(OPTION)
131 A40687 2 ELBOW エルボ KQ2L16-99 OT Vacuum Backup Pins(OPTION)
132 Y3081G 1 UNION, ELBOW ユニオン　エルボ KQ2L16-03S OT Vacuum Backup Pins(OPTION)
133 Y30680 2 UNION ユニオン KQ2N08-99 OT Vacuum Backup Pins(OPTION)
134 Y3043S 1 UNION ユニオン KQ2Y16-03S OT Vacuum Backup Pins(OPTION)
135 Y3066R 2 UNION ユニオン KQ2E08-03 OT Vacuum Backup Pins(OPTION)
136 Y3071C 2 UNION ユニオン KQ2T06-08 OT Vacuum Backup Pins(OPTION)
137 PZ16570 1 TUBE チューブ TU1611 L=1600 OT Vacuum Backup Pins(OPTION)
138 PZ11270 1 TUBE チューブ OT Vacuum Backup Pins(OPTION)
139 PB19471 2 PLATE プレート FE Vacuum Backup Pins(OPTION)
140 PZ20390 1 TUBE チューブ TU0604 L=30 OT
141 PZ20980 1 TUBE チュー
ブ
TU1611 L=900 OT
3. BASE / ベース 207 PTS-NXT-06JE
A
A
A
UB00803
3. BASE / ベース 208 PTS-NXT-06JE

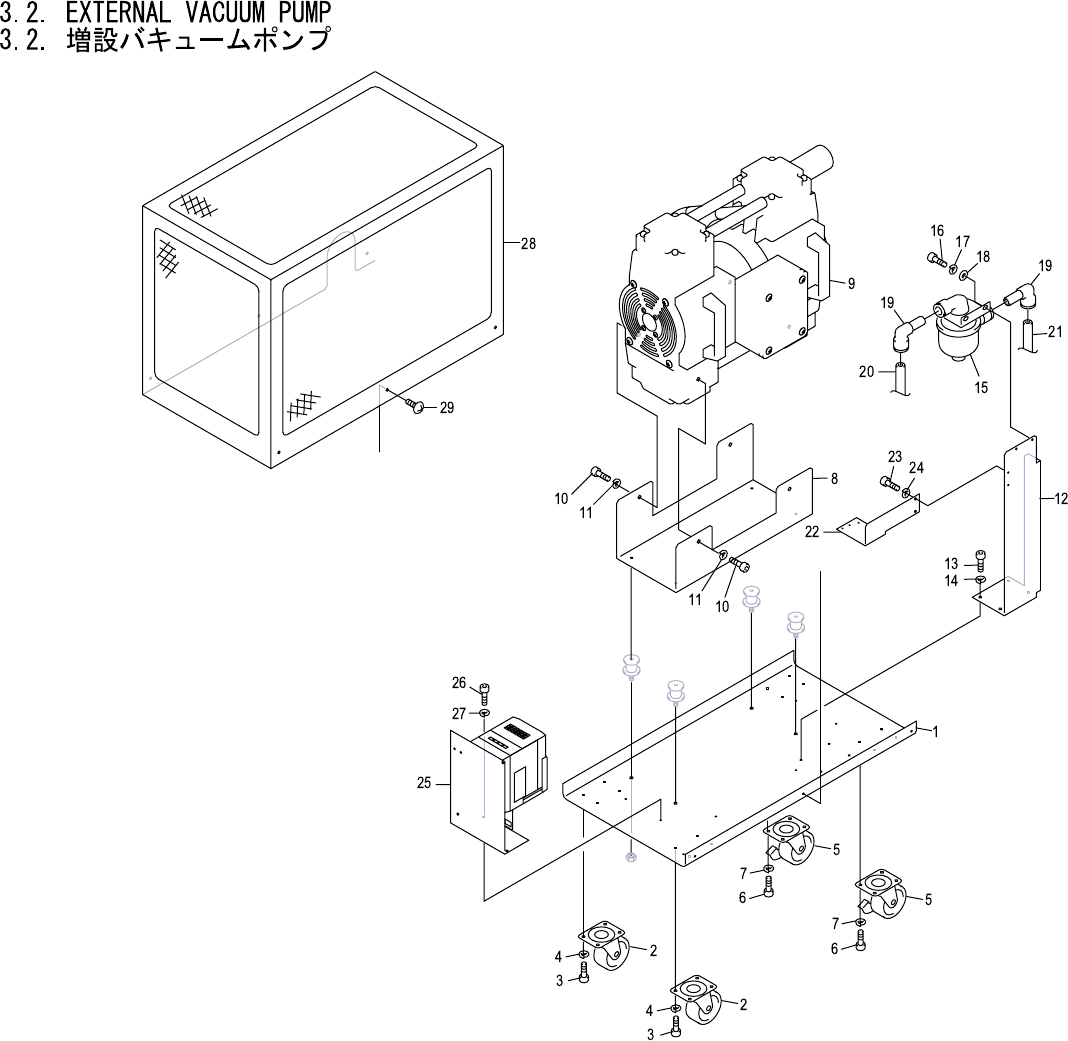

3.2. EXTERNAL VACUUM PUMP
3.2. 増設バキュームポンプ
UB00803
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB44401 1 PLATE プレート FE
2 K2024R 2 CASTER キャスタ NO.105-N OT
3 H5320A 8 BOLT, HEX SOCKET ボルト　六角穴 M06X010 OT
4 W1024A 8 WASHER, LOCK ワッシャ　スプリング 6M/M OT
5 K2024W 2 CASTER, UNIVERSAL キャスタ　自在 NO.105-N-S OT
6 H5320A 8 BOLT, HEX SOCKET ボルト　六角穴 M06X010 OT
7 W1024A 8 WASHER, LOCK ワッシャ　スプリング 6M/M OT
8 PB44310 1 BKT ＢＫＴ FE
9 XP00530 1 PUMP, VACUUM ポンプ　バキューム OT
10 H5321A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X012 OT
11 W1024A 4 WASHER, LOCK ワッシャ　スプリング 6M/M OT
12 PB44290 1 BKT ＢＫＴ FE
13 H5298A 4 BOLT, HEX SOCKET ボルト　六角穴 M05X010 OT
14 W1023A 4 WASHER, LOCK ワッシャ　スプリング 5M/M OT
15 H3022Z 1 FILTER フィルタ VFR20-16-16 OT
16 H5298A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X010 OT
17 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M OT
18 W1044A 2 WASHER, FLAT ワッシャ　平 4W- 5 OT
19 A40687 2 ELBOW エルボ KQ2L16-99 OT
20 PZ08870 1 TUBE チューブ OT
21 PZ13561 1 TUBE チューブ OT
22 PB44300 1 BKT ＢＫＴ FE
23 H5287A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X008 ｾﾞﾝﾈｼﾞ OT
24 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M OT
25 AJ06909 1 BKT ＢＫＴ OT
26 H5287A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X008 OT
27 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M OT
28 PB44410 1 COVER カバー FE
29 K5215A 6 SCREW, C/R TRUSS 小ネジ　十穴トラス M05X010 ﾕﾆｸﾛﾒｯｷ OT
