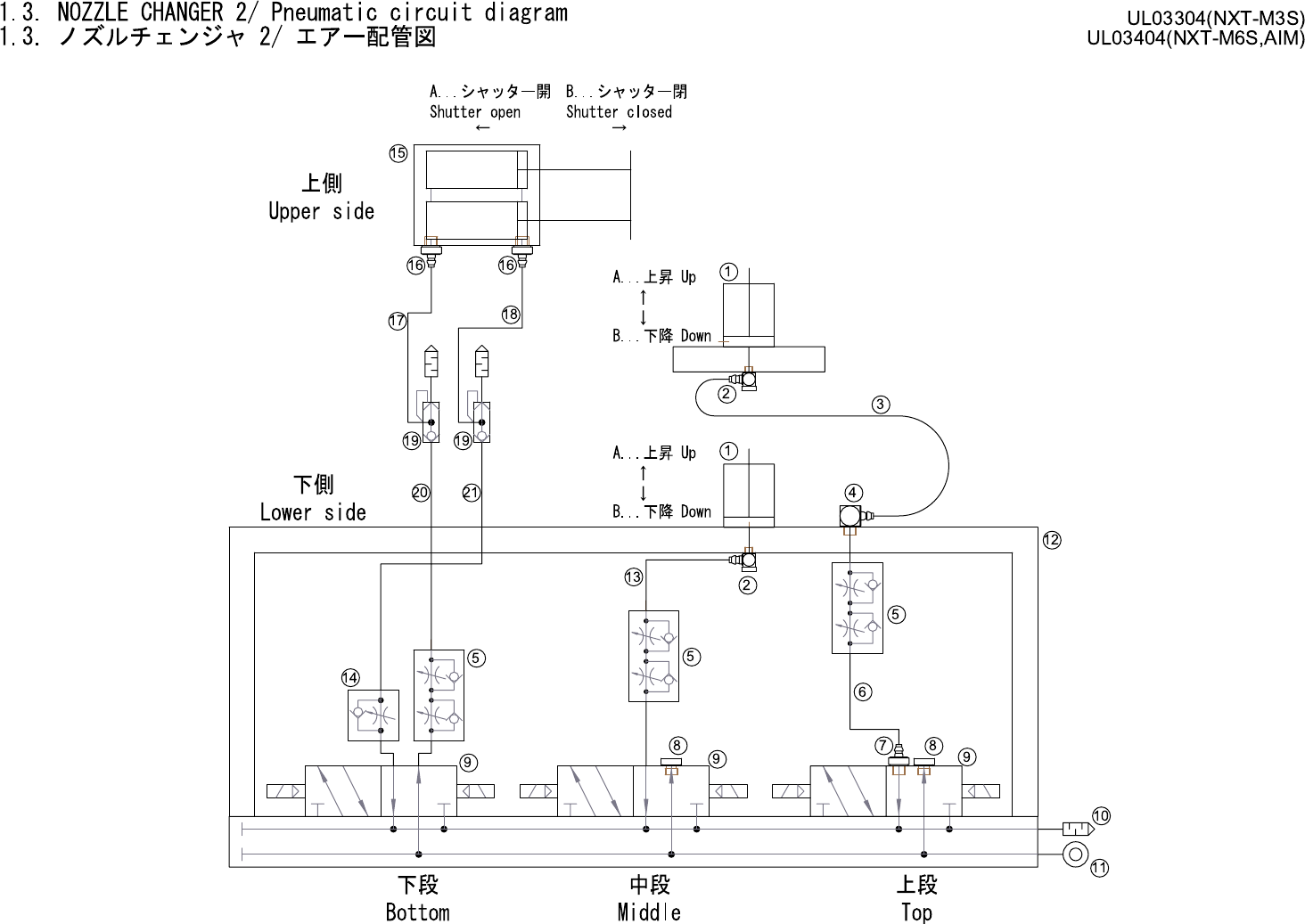

1.3. NOZZLE CHANGER 1/2 UL03304(NXT-M3S)
1.3. ノズルチェンジャ 1/2 UL03404(NXT-M6S,AIM)
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 PM44981 1 BKT, CLAMP ＢＫＴ　クランプ FE
40 H5274A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
41 W1010A 2 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
42 AA0FW04 1 SHAFT, ARM シャフト　アーム OT
43 S1020A 1 CIR-CLIP サークリップ ST-EW- 2 OT
44 PP00862 1 CLAMPER クランパ FE
45 PZ08740 1 SPRING, TORSION スプリング　ネジリ FE
46 PM17550 1 COLLAR カラー FE
47 H31630 2 PLUNGER, BALL プランジャ　ボール PBF-5-KS OT
48 N1083A 2 NUT, HEX ナット　六角 M 5 P=0.8 3ｼｭ FE
49 PM36811 3 SHAFT シャフト FE
50 H5274A 6 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
51 W1010A 6 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
52 PM59923 3 NUT, STOPPER ナット　ストッパ FE
53 N1083A 3 NUT, HEX ナット　六角 M 5 P=0.8 3ｼｭ FE
54 PM90480 3 NUT, STOPPER ナット　ストッパ FE
55 N1081T 3 NUT, HEX ナット　六角 M 4 3ｼｭ FE
56 PM36784 2 SHAFT シャフト AL
57 H5273A 8 BOLT, HEX SOCKET ボルト　六角穴 M03X005 FE
58 W1010A 8 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
59 AA39E01 1 PLATE, LOWER プレート　下 OT
60 H4274K 2 BEARING, SLIDE ベアリング　スライド JUM-02-12 OT
61 XS00030 2 CYLINDER, AIR シリンダ　エアー OT
62 H5275A 6 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
63 W1021A 6 WASHER, LOCK ワッシャ　スプリング 3M/M FE
64 AA39D02 1 BASE ベース OT
65 H4274K 4 BEARING, SLIDE ベアリング　スライド JUM-02-12 OT
66 A4068H 1 ELBOW エルボ M-5ALU-4 OT
67 A4067A 1 ELBOW エルボ M-3ALU-4 OT
68 PX00301 1 NAMEPLATE, SOL 銘板　ＳＯＬ PL
69 PX00312 1 NAMEPLATE, SOL 銘板　ＳＯＬ PL
70 Y3121K 1 UNION, ELBOW ユニオン　エルボ
KQ2VS04-M5 OT
71 S1058A 1 SILENCER サイレンサ AN120-M5 OT
72 K5335K 1 CONTROLLER, SPEED コントローラ　スピード ASD230F-M5-04 OT
73 PB41822 1 BAND バンド FE
74 H5273A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X005 FE
75 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
76 H13332 2 VALVE バルブ AQ240F-04-00 OT
1. PARTS PLACING / 部品装着 34 PTS-NXT-06JE
1.3. NOZZLE CHANGER 1/2 UL03304(NXT-M3S)
1.3. ノズルチェンジャ 1/2 UL03404(NXT-M6S,AIM)
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
77 PP00852 1 BKT ＢＫＴ FE
78 H5274A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
79 W1010A 2 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
80 XK00870 1 BOARD, PRINTED CIRCUIT 基板　プリント OT
81 H5273A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X005 FE
82 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
83 PB47691 1 BKT ＢＫＴ FE
84 H5274A 1 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
85 W1021A 1 WASHER, LOCK ワッシャ　スプリング 3M/M FE
86 K11520 3 GASKET ガスケット SY3000-11-24 OT
87 H1121W 3 VALVE, SOL バルブ　ＳＯＬ SY3220-5MZ-M5 OT
88 K51735 6 SCREW, C/R PAN 小ネジ　十穴鍋 SY3000-23-4 FE
89 H3146A 2 PLUG プラグ M-5P OT
90 N2030T 1 NIPPLE ニップル M-5AU-4 OT
91 K5335K 2 CONTROLLER, SPEED コントローラ　スピード ASD230F-M5-04 OT
92 PM89960 2 GUIDE, SPRING ガイド　スプリング FE
93 PZ13700 2 SPRING, COIL スプリング　コイル FE
94 PB58530 1 BKT ＢＫＴ FE
95 K5261H 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M05X012 FE
96 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
97 PP01390 1 BKT ＢＫＴ FE
98 H5275A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
99 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
100 PP01370 1 DOG, SW ドッグ　ＳＷ FE
101 H5274A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
102 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
103 W1042A 2 WASHER, FLAT ワッシャ　平 4W- 3 FE
104 PP01380 1 DOG, SW ドッグ　ＳＷ FE
105 H5274A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
106 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
107 W1042A 2 WASHER, FLAT ワッシャ　平 4W- 3 FE
108 PM07614 4 BOLT, HEX SOCKET ボルト　六角穴 FE
109 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
110 PM23630 4 NUT, ROUND ナット　丸
FE
111 K5339N 1 CONTROLLER, SPEED コントローラ　ス
ピ
ード AS1311F-M5-04 OT
1. PARTS PLACING / 部品装着 35 PTS-NXT-06JE
