NXT part list(Vol.1-Vol.3).pdf - 第468页
6. CONVEYOR / コンベア 149 PTS-NXT-06JE

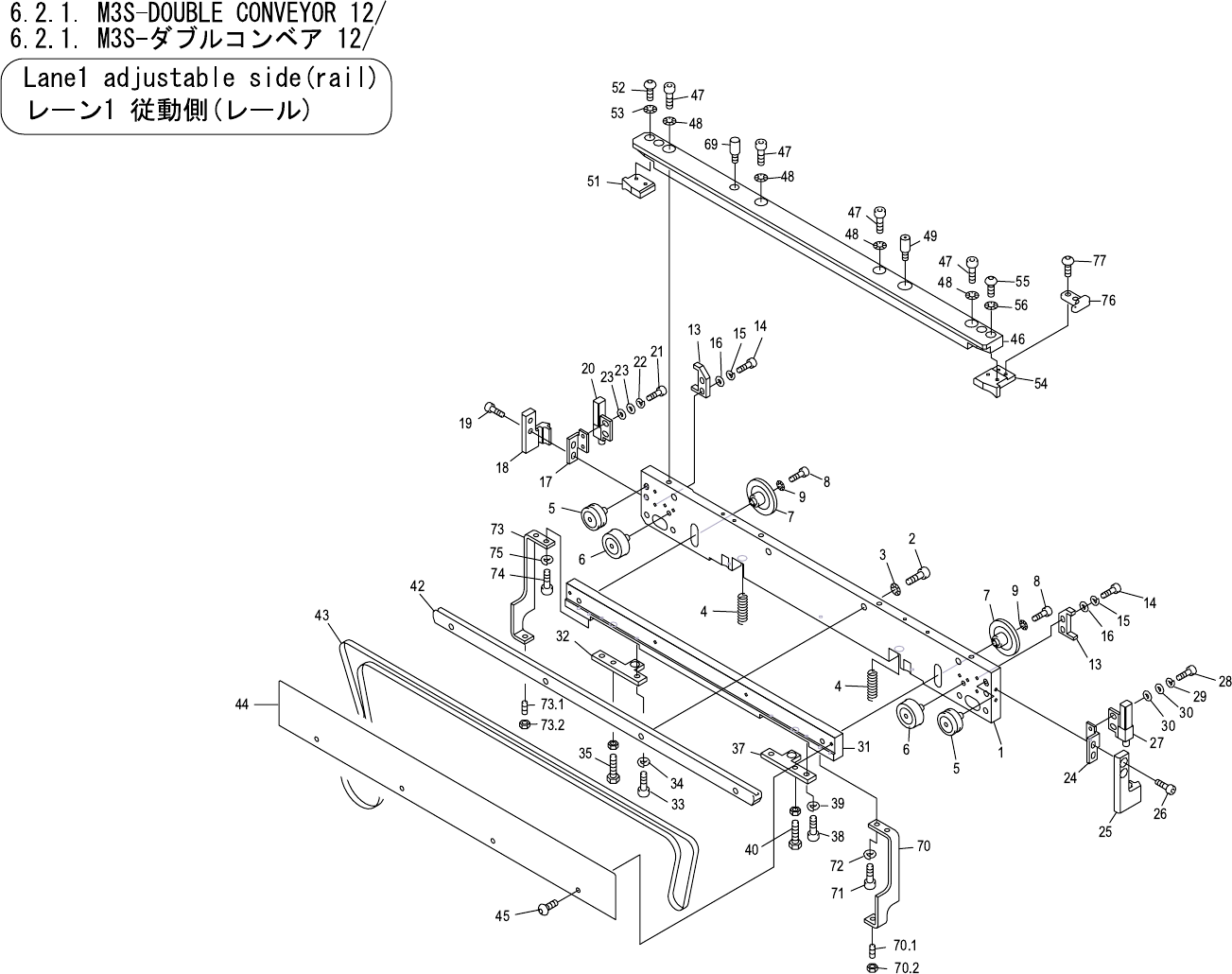

6.2.1. M3S-DOUBLE CONVEYOR 11/
6.2.1. M3S-ダブルコンベア 11/
UQ01232
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
42 S40288 1 SENSOR センサ EX-19A-PN-R OT
43 K5175T 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
44 PP01670 1 COVER, WIRING カバー 配線 FE
45 K5255A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
46 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
50 PP00450 1 RETAINER, WIRING 押え 配線 FE
51 K5255A 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
52 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
53 PB48630 1 BKT，WIRING ＢＫＴ 配線 FE
54 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
55 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
56 PG00631 1 STOPPER ストッパ PL
57 PPT0460 1 COLLAR カラー FE
58 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
59 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
60 W1040A 1 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
61 ADBPP8011 1 PULLEY，ASSY プーリ ＡＳＳＹ OT
62 N1122A 1 NUT, SQUARE ナット 四角 M4 P=0.7 FE
63 PB48640 1 PLATE, FIXED プレート 固定 FE
64 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
65 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
65.1 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
66 XG00141 2 GUIDE, RAIL ガイド レール OT
67 H5274A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
69 PM68483 1 BKT，SLIDE ＢＫＴ スライド FE
79 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
80 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
81 PH00780 1 BRUSH ブラシ OT
82 K5358C 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X012 FE
6. CONVEYOR / コンベア 148 PTS-NXT-06JE
6. CONVEYOR / コンベア 149 PTS-NXT-06JE
A
UQ01232
6. CONVEYOR / コンベア 150 PTS-NXT-06JE
