7. PARTS SUPPLY / 部品供給 106 PTS-NXT-06JE
7. PARTS SUPPLY / 部品供給 105 PTS-NXT-06JE
7. PARTS SUPPLY / 部品供給 106 PTS-NXT-06JE

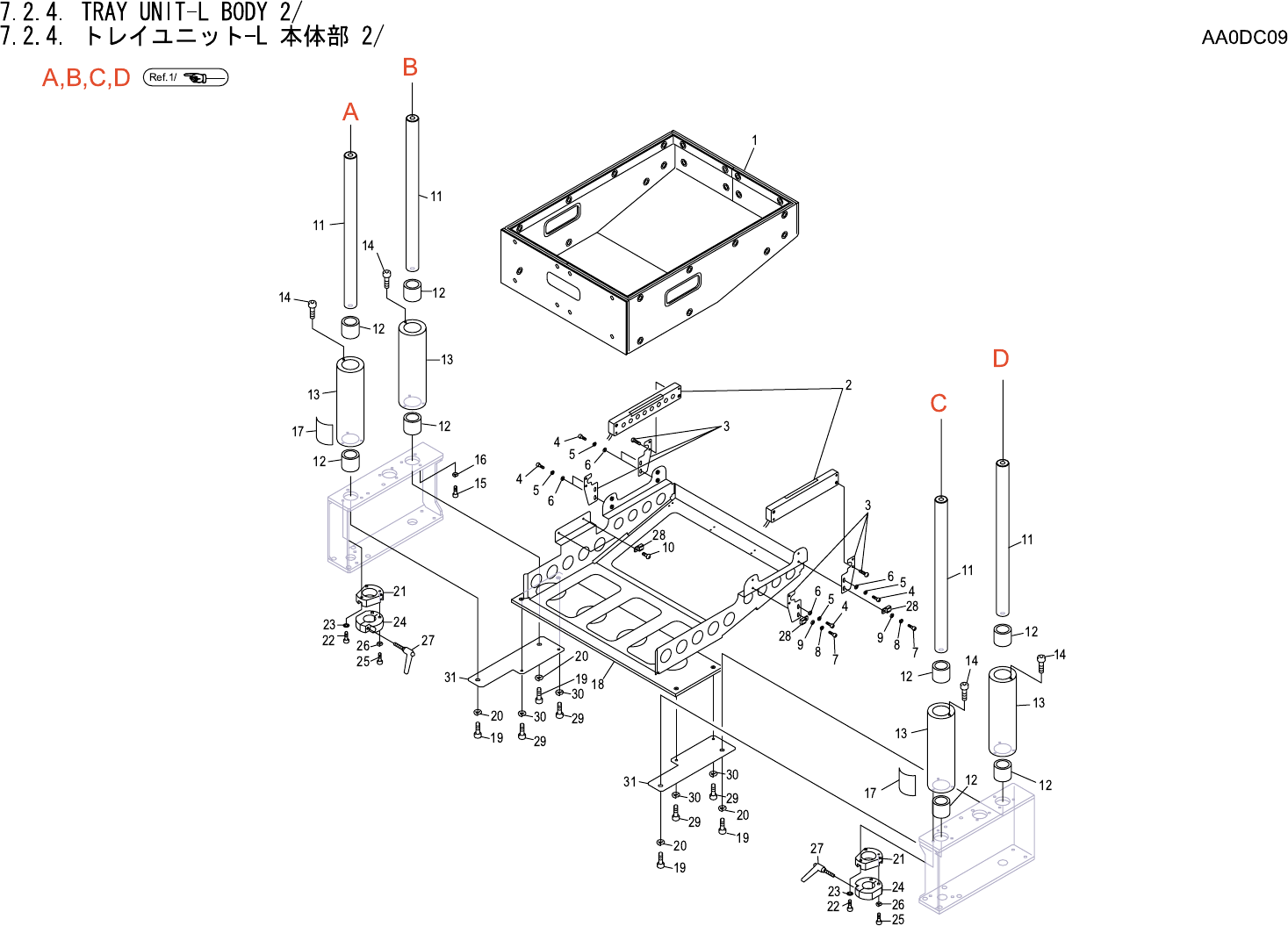

7.2.4. TRAY UNIT-L BODY 2/
7.2.4. トレイユニット-L 本体部 2/
AA0DC09
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XB01492 1 BOX, DUST ＢＯＸ ダスト FE
2 S4036E 1 SENSOR, AREA センサ エリア NA2-N8-PN OT
3 H3202G 4 BKT ＢＫＴ MS-NA2-1 OT
4 H5288A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
5 W1022A 6 WASHER, LOCK ワッシャ スプリング 4M/M FE
6 W1043A 6 WASHER, FLAT ワッシャ 平 4W- 4 FE
7 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
8 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
9 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
10 K5208A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
11 S2306D 4 SHAFT シャフト SFJW25-370-M8-N10-SC16 OT
12 H30634 8 BUSHING ブシュ SPB-253530 OT
13 PM25675 4 HOLDER ホルダ FE
14 H5297A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
15 H5300A 12 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
16 W1023A 12 WASHER, LOCK ワッシャ スプリング 5M/M FE
17 PZ11961 2 SEAL シール PL
18 PB57440 1 BKT ＢＫＴ FE
19 H5340A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X015 FE
20 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
21 PM59800 2 SPACER スペーサ FE
22 H5323A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
23 W1012A 3 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
24 PM59810 2 RING, LOCKING リング 締結 FE
25 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
26 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
27 R4050A 2 LEVER, CLAMP レバー クランプ CLDM6-25-S OT
28 S2025A 4 SHEET シート CTAM1 OT
29 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
30 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
31 PB47970 2 PLATE
プ
レート FE
