7.4.TRAY UNIT-M 9/
7.4.トレイユニット-M 9/
QK22403
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
78 H5290A 10 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
79 W1022A 10 WASHER, LOCK ワッシャ スプリング 4M/M FE
80 W1041A 10 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
81 PM84471 2 ROD, JOINT ロッド ジョイント AL
82 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
83 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
84 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
85 PM52930 2 PLATE, STOPPER プレート ストッパ FE
86 K5256A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
87 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
88 H5280A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X020 FE
89 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
90 W1040A 8 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
91 PX04341 1 SEAL BAR CODE シール バーコード OT
92 PZ19080 1 SEAL シール PL
93 PM52230 2 PLATE, RETAINING プレート オサエ FE
94 PM52240 2 SPACER スペーサ FE
95 H5289A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
96 W1022A 6 WASHER, LOCK ワッシャ スプリング 4M/M FE
97 W1041A 6 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
7. PARTS SUPPLY / 部品供給 187 PTS-NXT-06JE
Ref.6/
A
J
K
L
M
J,K,L,M
A
A
A
37
38
1
48
19
21
20
22
22
24
23
23
21
20
19
24
29
26
32
31
30
34
35
33
36
38
37
36
19
20
21
19
20
21
45
46
47
45.1
45.1
45
47
46
49
50
51
52
52
53
53
54
55
56
56
57
59
58
57
57.1
57.1
59
58
60
2
3
4
4.1
6
6.1
7
8
9
10
11
12
13
14
15
16
18
17
28
27
25
UX00122
JJ
A
A
J
K
L
M
J,K,L,M
J
A
C
E
J
E
F
A
L
M
B
K
B
A
F
D
J
J
8. ACCESSORIES / アクセサリ 188 PTS-NXT-06JE

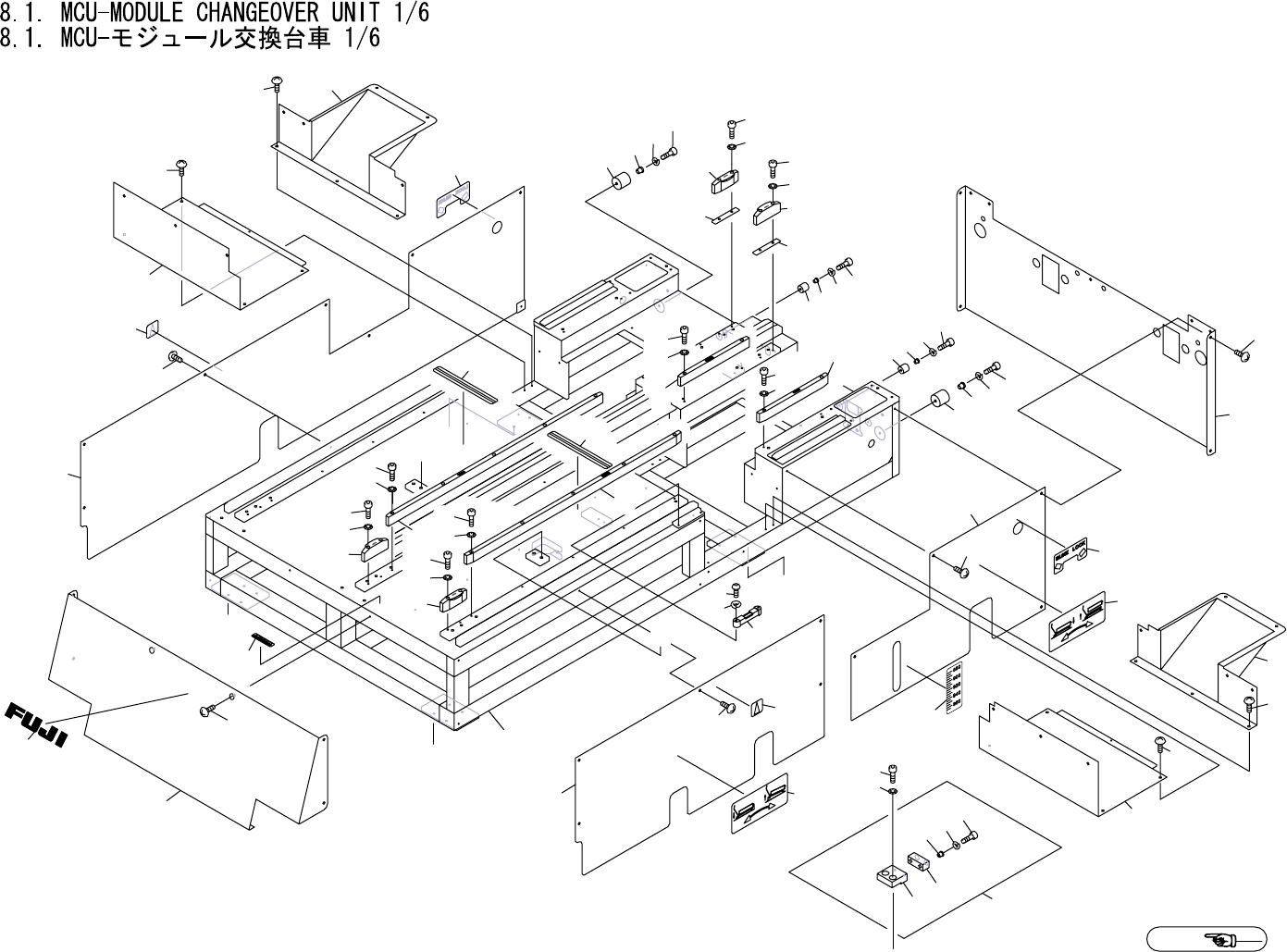

8.1. MCU-MODULE CHANGEOVER UNIT 1/6
