6.1.1. M3S-SINGLE CONVEYOR 1/11 6.1.1. M3S- シングルコンベア 1/11 UQ01430 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 H5298A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE 2 W101…

100%1 / 871
6. CONVEYOR / コンベア 16 PTS-NXT-06JE

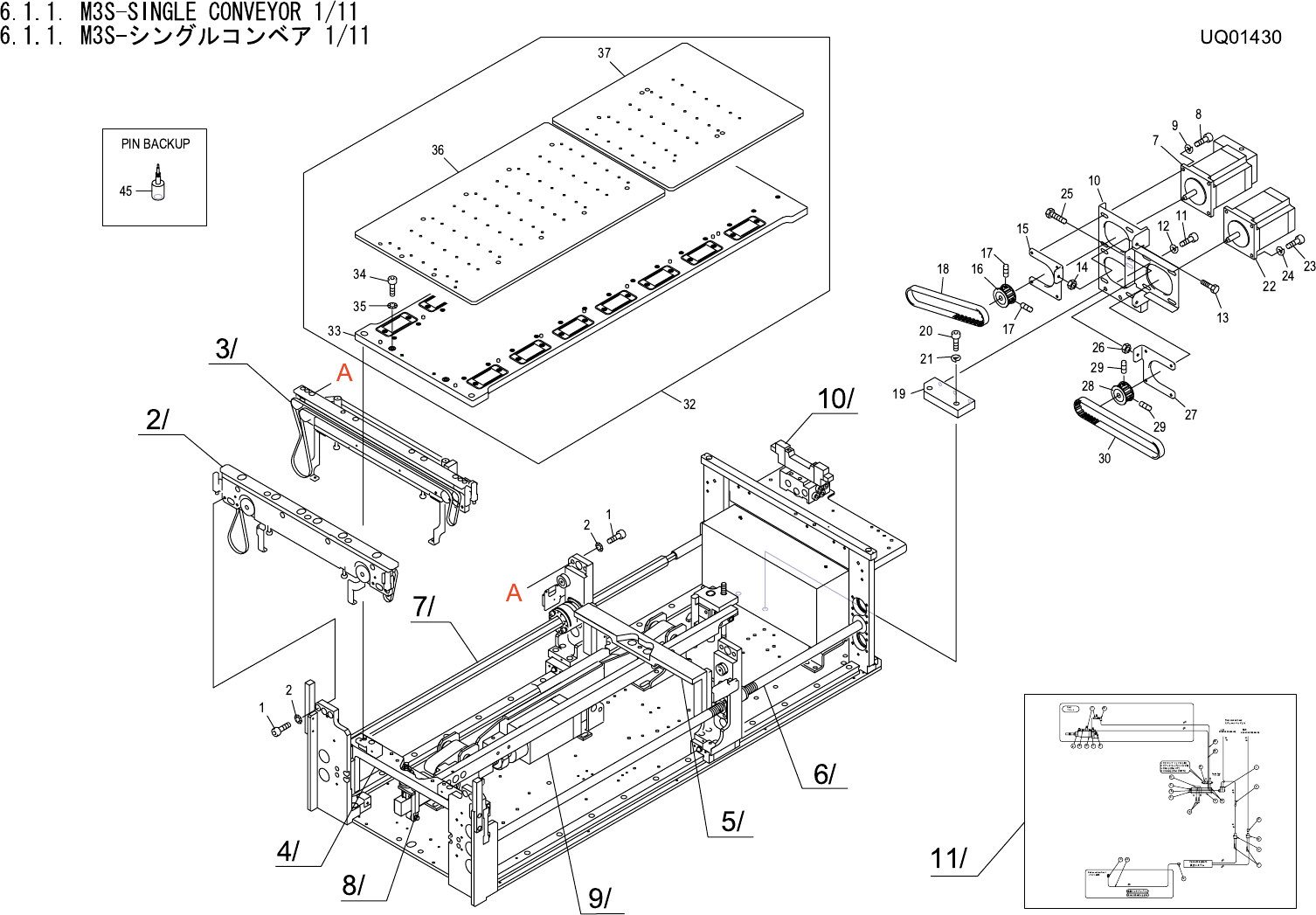

6.1.1. M3S-SINGLE CONVEYOR 1/11
6.1.1. M3S-シングルコンベア 1/11
UQ01430
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H5298A 8 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
2 W1012A 8 WASHER, CONICAL ワッシャ　皿 M- 5-L FE
7 XM00231 1 MOTOR STEPPING モ－タ　ステッピング KH56QM2B048E-1 OT
8 H5289A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
9 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
10 PB20312 1 BKT MOTOR ＢＫＴ　モ－タ FE
11 H5298A 3 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
12 W1023A 3 WASHER, LOCK ワッシャ　スプリング 5M/M FE
13 H5172T 1 BOLT, HEX ボルト　六角 M04X025 FE
14 N1080A 1 NUT, HEX ナット　六角 M 4 P=0.7 FE
15 PP00940 1 BKT ADJUSTING ＢＫＴ　セリ FE
16 PZ05391 1 PULLEY プ－リ OT
17 N4027A 2 SCREW, HEX SOCKET SET ネジ　六角穴止め M04X005 ｸﾎﾞﾐｻｷ FE
18 H4572G 1 BELT, TIMING ベルト　タイミング 180-3GT-9 OT
19 PM31462 1 PLATE プレ－ト FE
20 H5323A 2 BOLT, HEX SOCKET ボルト　六角穴 M06X018 FE
21 W1024A 2 WASHER, LOCK ワッシャ　スプリング 6M/M FE
22 XM00241 1 MOTOR STEPPING モ－タ　ステッピング KH56QM2B050 OT
23 H5289A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
24 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
25 H5172T 1 BOLT, HEX ボルト　六角 M04X025 FE
26 N1080A 1 NUT, HEX ナット　六角 M 4 P=0.7 FE
27 PP00950 1 BKT ADJUSTING ＢＫＴ　セリ FE
28 PZ05391 1 PULLEY プ－リ OT
29 N4027A 2 SCREW, HEX SOCKET SET ネジ　六角穴止め M04X005 ｸﾎﾞﾐｻｷ FE
30 H4520F 1 BELT, TIMING ベルト　タイミング 342-3GT-9 OT
32 AA24M03 1 PLATE, BACKUP プレート　バックアップ OT
33 AA23M06 1 FRAME フレーム OT
34 H5299B 2 BOLT, HEX SOCKET ボルト　六角穴 M05X012 ﾕﾆｸﾛﾒｯｷｼﾛ FE
35 W1012A 2 WASHER, CONICAL ワッシャ　皿 M- 5-L FE
36 PM66093 1 PLATE, BACKUP
プレート　バックアップ FE
37 PM66112 1 PLATE, BACKUP プレート　バックアップ FE
45 AA34W02 8 PIN, BACKUP
ピ
ン　バックアッ
プ
OT
6. CONVEYOR / コンベア 17 PTS-NXT-06JE

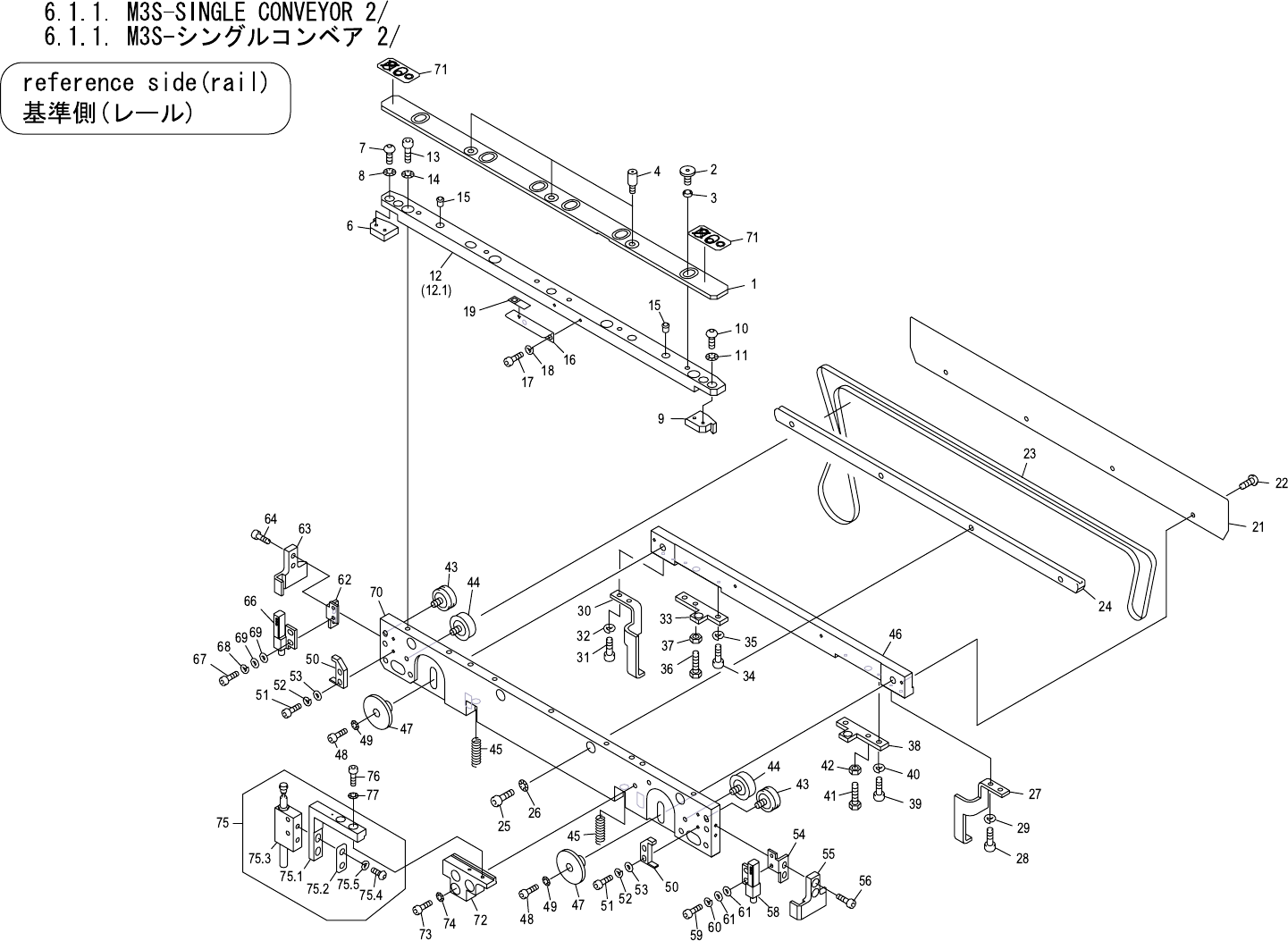

A
UQ01430
6. CONVEYOR / コンベア 18 PTS-NXT-06JE
