6.2.1. M3S-DOUBLE CONVEYOR 10/ 6.2.1. M3S- ダブルコンベア 10/ UQ01232 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PM92310 1 PLATE プレート FE 2 H5287A 4 BOLT, HEX SOCKET ボル…
A
UQ01232
6. CONVEYOR / コンベア 142 PTS-NXT-06JE

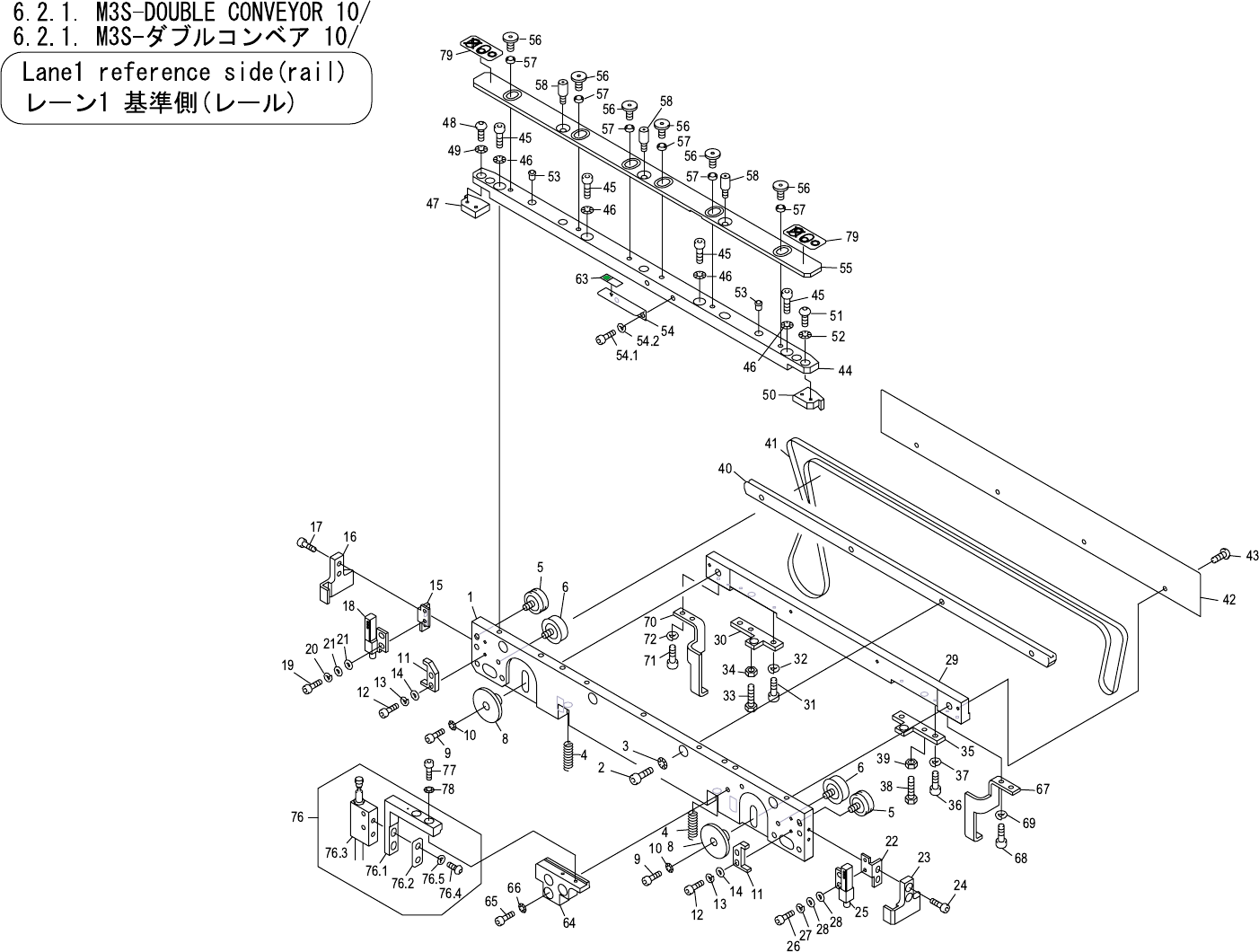

6.2.1. M3S-DOUBLE CONVEYOR 10/
6.2.1. M3S-ダブルコンベア 10/
UQ01232
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM92310 1 PLATE プレート FE
2 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
3 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
4 PZ14450 2 SPRING スプリング WR5-35 OT
5 ADBPP8011 2 PULLEY プーリ OT
6 AA93001 2 PULLEY プーリ FE
8 PM01751 2 GUIDE ガイド FE
9 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
10 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
11 PM97050 2 BLOCK, LOCATING ブロック 位置決め FE
12 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
13 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
14 W1041F 4 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
15 PM92401 1 BKT, SENSOR ＢＫＴ センサ FE
16 PM81071 1 GUIDE ガイド FE
17 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
18 XS01453 1 SENSOR, FIBER センサ ファイバ HPF-S333-D FE 投光側 Emitter
19 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
20 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 W1041F 4 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
22 PM92391 1 BKT, SENSOR ＢＫＴ センサ FE
23 PM81061 1 GUIDE ガイド FE
24 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
25 XS01453 1 SENSOR, FIBER センサ ファイバ HPF-S333-D FE 受光側 Receiver
26 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
27 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
28 W1041F 4 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
29 PM11636 1 PLATE, GUIDE プレート ガイド FE
30 PM12151 1 PLATE プレート FE
31 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
32 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
33 PM52670 1 BOLT ボルト FE
34 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
35 PM12141 1 PLATE プレート FE
36 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
37 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
38 PM52670 1 BOLT ボルト FE
39 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
6. CONVEYOR / コンベア 143 PTS-NXT-06JE
6.2.1. M3S-DOUBLE CONVEYOR 10/
6.2.1. M3S-ダブルコンベア 10/
UQ01232
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 PM11620 1 GUIDE, BELT ガイド ベルト AL
41 XB01020 1 CONVEYOR, BELT コンベア ベルト OT
42 PM09100 1 PLATE, CLAMPING プレート クランプ FE
43 K5255A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
44 PM11587 1 RAIL レール FE
45 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
46 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
47 PM01963 1 GUIDE ガイド FE
48 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
49 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
50 PM01954 1 GUIDE ガイド FE
51 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
52 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
53 H3170B 2 PLUNGER, BALL プランジャ ボール SBP-4 OT
54 PB11920 1 BKT ＢＫＴ FE
54.1 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
54.2 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
55 PM83091 1 PLATE, RETAINING プレート 押え FE
56 PM01723 6 BOLT ボルト FE
57 PM03470 6 COLLAR カラー FE
58 PM23703 3 PIN, REFERENCE ピン 基準 FE
63 PX03020 1 SEAL, BAR CODE シール バーコード PL
64 PM18275 1 BKT ＢＫＴ FE
65 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
66 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
67 PB18160 1 HOOK フック FE
68 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
69 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
70 PB18150 1 HOOK フック FE
71 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
72 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
76 AA30L02 1 SENSOR センサ OT
76.1 PM18264 1 BKT, SENSOR ＢＫＴ センサ FE
76.2 PB12711 1 WASHER ワッシャ FE
76.3 XS01244 1 SENSOR, TOUCH センサ タッチ OT
76.4 K5257H 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X012 FE
76.5 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
77 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
6. CONVEYOR / コンベア 144 PTS-NXT-06JE
