A A A UD01712 7. PARTS SUPPLY / 部品供給 44 PTS-NXT-06JE
7.1.6. M6S-DEVICE PALLET 1/2
7.1.6. M6S-デバイスパレット 1/2
UD01712
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1XT11 1 PALLET アーム クランプ OT
2 PX04370 1 SEAL, BAR CODE シール バーコード OT
11 AA29Y05 1 ARM, CLAMP アーム クランプ OT
12 PB58441 1 PLATE, ARM プレート アーム FE
13 K5361T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
14 PM77691 1 BAR, GUIDE バー ガイド FE
15 K5363D 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X015 FE
16 PM87703 1 BAR, GUIDE バー ガイド FE
17 K5363D 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X015 FE
18 PB40840 1 HANDLE 取手 FE
19 H5278A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
20 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 PB58431 1 PLATE, ARM プレート アーム FE
22 K5361T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
23 PM77691 1 BAR, GUIDE バー ガイド FE
24 K5363D 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X015 FE
25 PM87713 1 BAR, GUIDE バー ガイド FE
26 K5363D 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M06X015 FE
27 PB40840 1 HANDLE 取手 FE
28 H5278A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
29 W1021A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M/M FE
7. PARTS SUPPLY / 部品供給 43 PTS-NXT-06JE
A
A
A
UD01712
7. PARTS SUPPLY / 部品供給 44 PTS-NXT-06JE

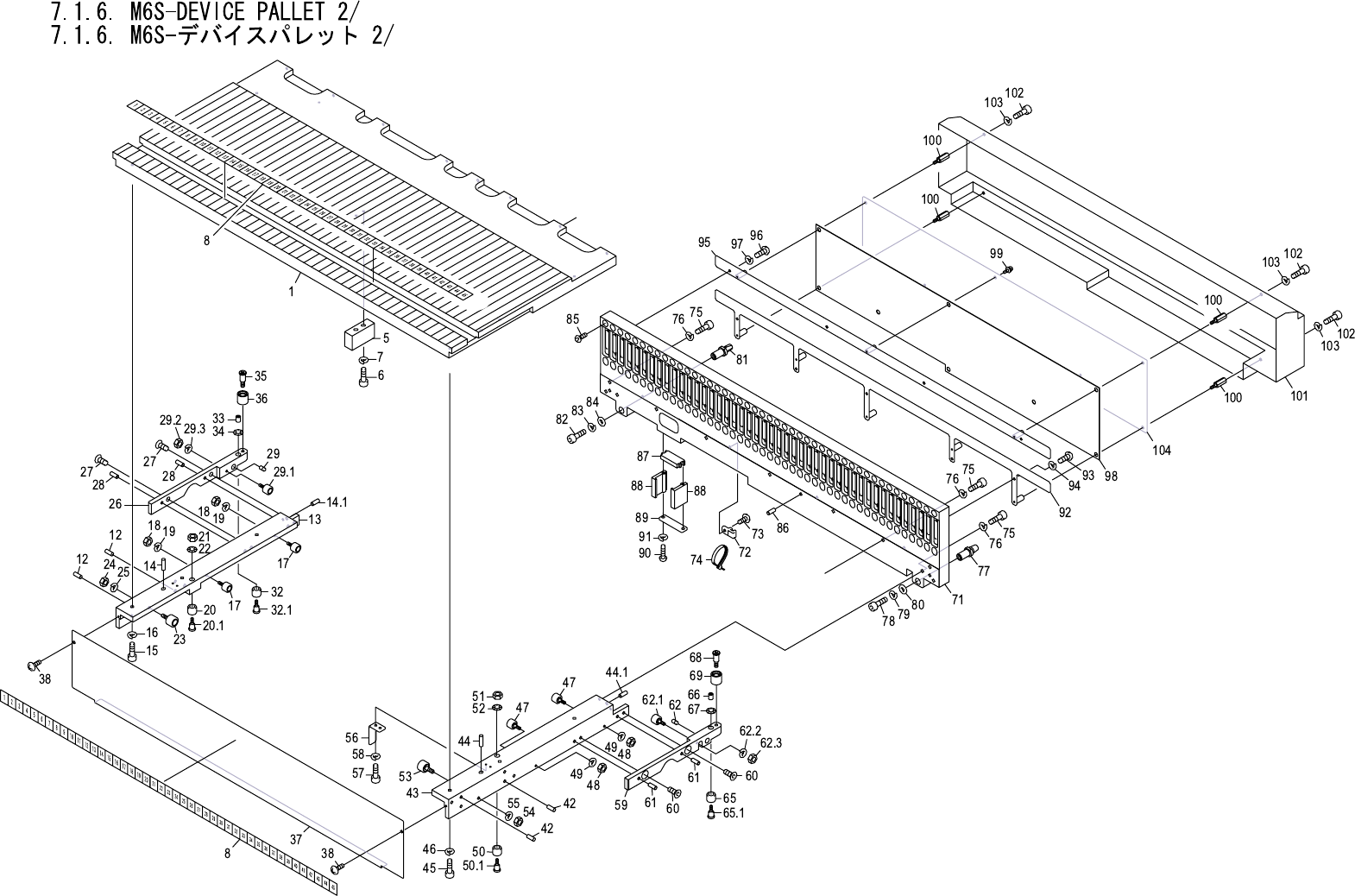

7.1.6. M6S-DEVICE PALLET 2/
7.1.6. M6S-デバイスパレット 2/
UD01712
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM78050 1 PALLET パレット FE
5 PM11904 1 BLOCK ブロック FE
6 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
7 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
8 PX02081 2 NAMEPLATE 銘板 PL
12 H2093K 2 PIN, PARALLEL ピン 平行 4ﾟX8 Bｼｭ (H8) OT
13 PM02467 1 BKT, RAIL ＢＫＴ レール FE
14 H2093K 1 PIN, PARALLEL ピン 平行 ﾟ4X8 Aｼｭ (M6) FE
14.1 H2093W 1 PIN, PARALLEL ピン 平行 ﾟ4X10 Bｼｭ (H8) OT
15 H5289A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
16 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
17 K11065 2 CAM FOLLOWER カムフォロア CF03-A OT
18 N1076A 2 NUT, HEX ナット 六角 M 3 P=0.5 FE
19 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
20 PM26720 1 ROLLER ローラ FE
20.1 PM51370 1 PIN, ROLLER ピン ローラ FE
21 N1076A 1 NUT ナット M 3 P=0.5 FE
22 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
23 K1108A 1 CAM FOLLOWER カムフォロア CF4-A OT
24 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
25 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
26 PM91721 1 BAR, GUIDE バー ガイド FE
27 K5361T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
28 H2093K 2 PIN, PARALLEL ピン 平行 4ﾟX8 Bｼｭ (H8) OT
29 PM86770 1 PIN ピン FE
29.1 K11065 1 CAM FOLLOWER カムフォロア CF03-A OT
29.2 N1076A 1 NUT, HEX ナット 六角 M 3 P=0.5 FE
29.3 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
32 PM26720 1 ROLLER
ローラ FE
32.1 PM51370 1 PIN, ROLLER ピン ローラ FE
33 PM02502 1 NUT ナット FE
34 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
35 PM02351 1 PIN, ROLLER ピン ローラ FE
36 PM02421 1 ROLLER ローラ FE
37 PB13913 1 COVER カバー FE
38 K5170T 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
42 H2093K 2 PIN, PARALLEL ピン 平行 4ﾟX8 Bｼｭ (H8) OT
43 PM02457 1 BKT, RAIL ＢＫＴ レール FE
7. PARTS SUPPLY / 部品供給 45 PTS-NXT-06JE
