No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 A9631DEPJ2210 4 SCREW, CLAMP ネジ クランプ PL 2 PM36030 1 JIG 治具 AL 3 PM36042 2 PLATE, JIG プレート 治具 AL 4 PM38670 4 NUT, STOP…
300 PTS-NXT-06JE
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 A9631DEPJ2210 4 SCREW, CLAMP ネジ クランプ PL
2 PM36030 1 JIG 治具 AL
3 PM36042 2 PLATE, JIG プレート 治具 AL
4 PM38670 4 NUT, STOPPER ナット ストッパ FE
5 PZ11540 64 SEAL, FELT シール フェルト OT
6 PZ11760 1 SEAL シール OT
7 T30034 4 KNOB, KNURLED ツマミ ローレット KUM-16-M4X10 OT
8 H52966 4 BOLT, HEX SOCKET ボルト 六角穴 M05X006 FE
9 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE

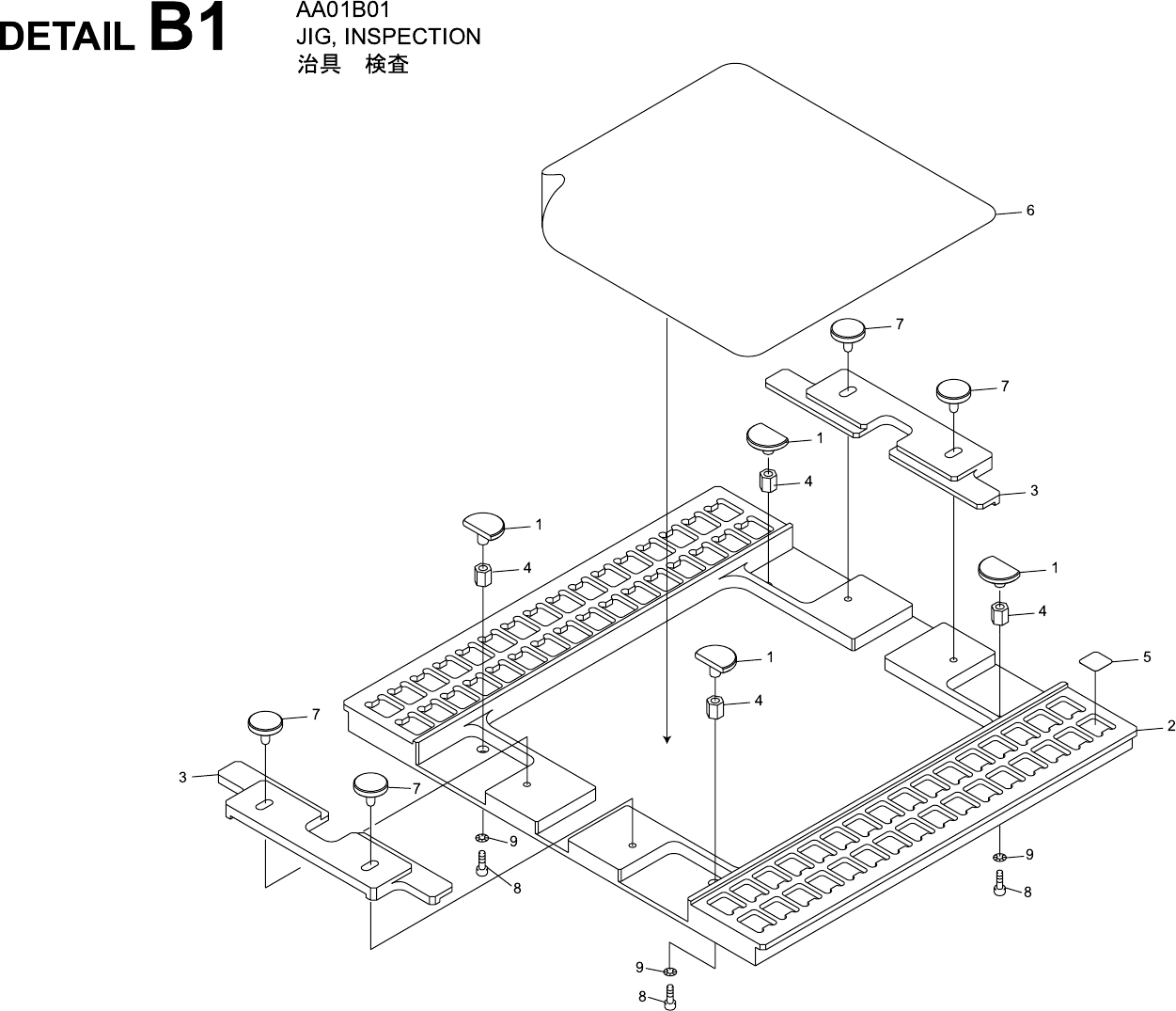

DETAIL B1
