7.1.3. M3S-DEVICE PALLET(PALLET WITH BUCKET) 1/2 7.1.3. M3S- デバイスパレット ( バケット付きパレットタイプ ) 1/2 UD01321 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 AA1XN13 1 PALLET …
A
K
I
J
H
H
I
F
G
UD01321
7. PARTS SUPPLY / 部品供給 28 PTS-NXT-06JE

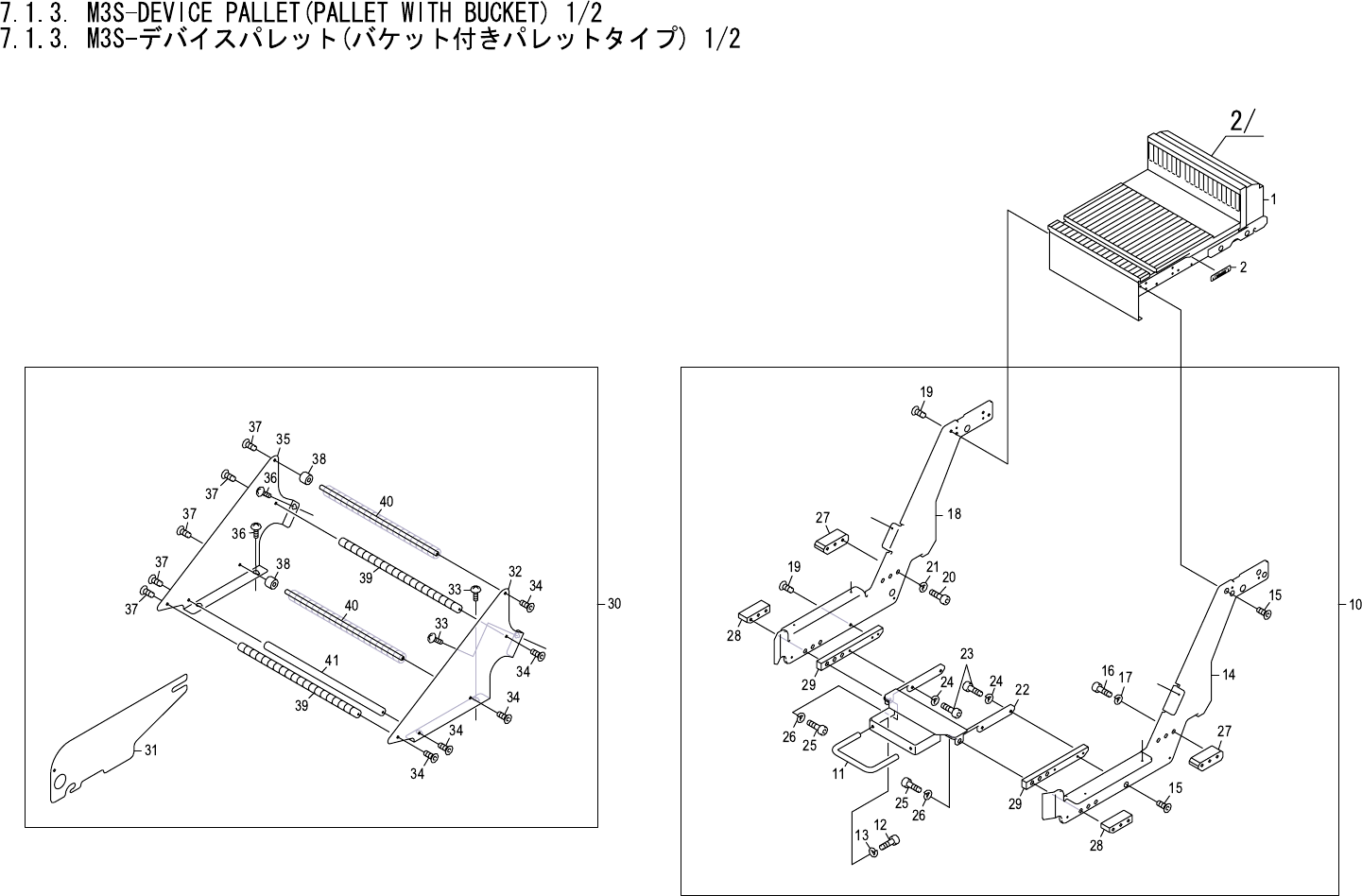

7.1.3. M3S-DEVICE PALLET(PALLET WITH BUCKET) 1/2
7.1.3. M3S-デバイスパレット(バケット付きパレットタイプ) 1/2
UD01321
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1XN13 1 PALLET パレット OT
2 PX04240 1 SEAL, BAR CODE シール バーコード OT
10 AA40X00 1 ARM, CLAMP アーム クランプ OT
11 PB52810 1 HANDLE ハンドル FE
12 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
13 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
14 PB59502 1 BKT ＢＫＴ FE
15 K5361T 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
16 H5341A 3 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
17 W1025A 3 WASHER, LOCK ワッシャ スプリング 8M/M FE
18 PB59513 1 BKT ＢＫＴ FE
19 K5361T 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
20 H5341A 3 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
21 W1025A 3 WASHER, LOCK ワッシャ スプリング 8M/M FE
22 PB63264 1 BKT, CONNECTING ＢＫＴ ツナギ FE
23 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
24 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
25 H5346A 6 BOLT, HEX SOCKET ボルト 六角穴 M08X045 FE
26 W1025A 6 WASHER, LOCK ワッシャ スプリング 8M/M FE
27 PM53732 2 BLOCK ブロック FE
28 PM91651 2 BLOCK ブロック FE
29 PM91661 2 BLOCK ブロック FE
30 AA40S00 1 HOLDER, REEL ホルダ リール OT
31 PB48701 10 PLATE, PARTITION プレート 仕切り FE
32 PB57241 1 COVER, SIDE カバー サイド AL
33 K5208A 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
34 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
35 PB57251 1 COVER, SIDE カバー サイド AL
36 K5208A 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
37 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
38 PJ04591 40 ROLLER ローラ PL
39 PM44622 2 SHAFT シャフト AL
40 PM44642 2 SHAFT シャフト FE
41 PM53081 1 BAR バー FE
7. PARTS SUPPLY / 部品供給 29 PTS-NXT-06JE
