2.1. PARTS CAMERA 2.1. パーツカメラ UG00602 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 H2093E 2 PIN, PARALLEL ピン 平行 ﾟ 4X10 M6 OT 2 XR00071 1 LENS レンズ VG051 OT 3 H5178…
A
Ref.UG007
A
1
10
10
6
10
10
12
11
1
14
7
8
9
2
4
5
3
5
4
3
3
4
5
13
UG00602
2. VISION SYSTEM / 画像処理 124 PTS-NXT-06JE

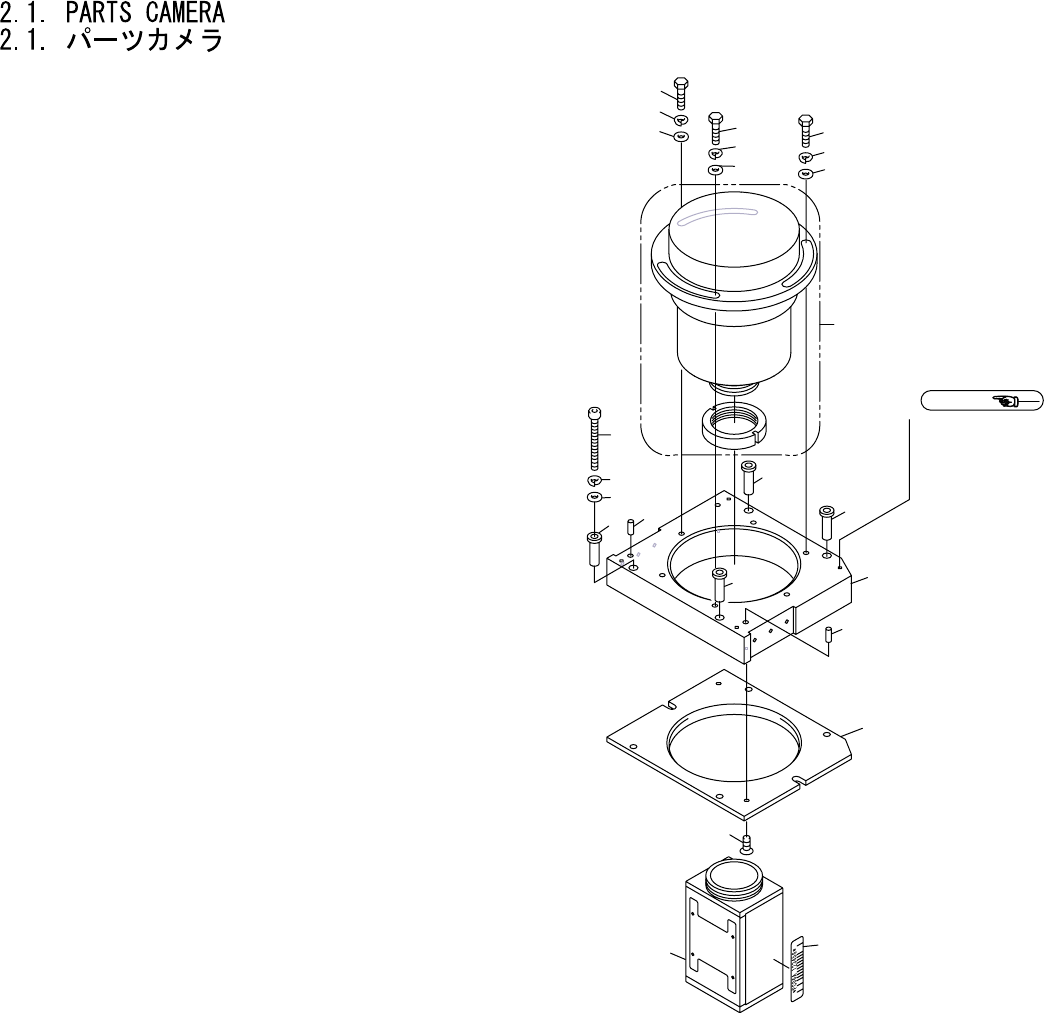

2.1. PARTS CAMERA
2.1. パーツカメラ
UG00602
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H2093E 2 PIN, PARALLEL ピン 平行 ﾟ4X10 M6 OT
2 XR00071 1 LENS レンズ VG051 OT
3 H5178A 3 BOLT, HEX ボルト 六角 M05X020 FE
4 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
5 W1044A 3 WASHER, FLAT ワッシャ 平 4W-5 FE
6 PM02898 1 BKT ＢＫＴ FE
7 H5296A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X040 FE
8 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
9 W1041A 4 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
10 PH00380 4 BUSHING ブシュ PL
11 PH00370 1 BKT ＢＫＴ PL
12 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
13 XK00792 1 CAMERA カメラ CSB4000F-21 OT
14 PX01680 1 SEAL, BAR CODE シール バーコード OT
2. VISION SYSTEM / 画像処理 125 PTS-NXT-06JE
A
A
12
15
14
13
9
8
7
6
1
43
44
22
21
20
20
22
20
20
19
18
17
22
22
23
42
6
7
8
6
7
8
22
15
15
15
15
16
11
10
2
5
5
5
40
41
46
45

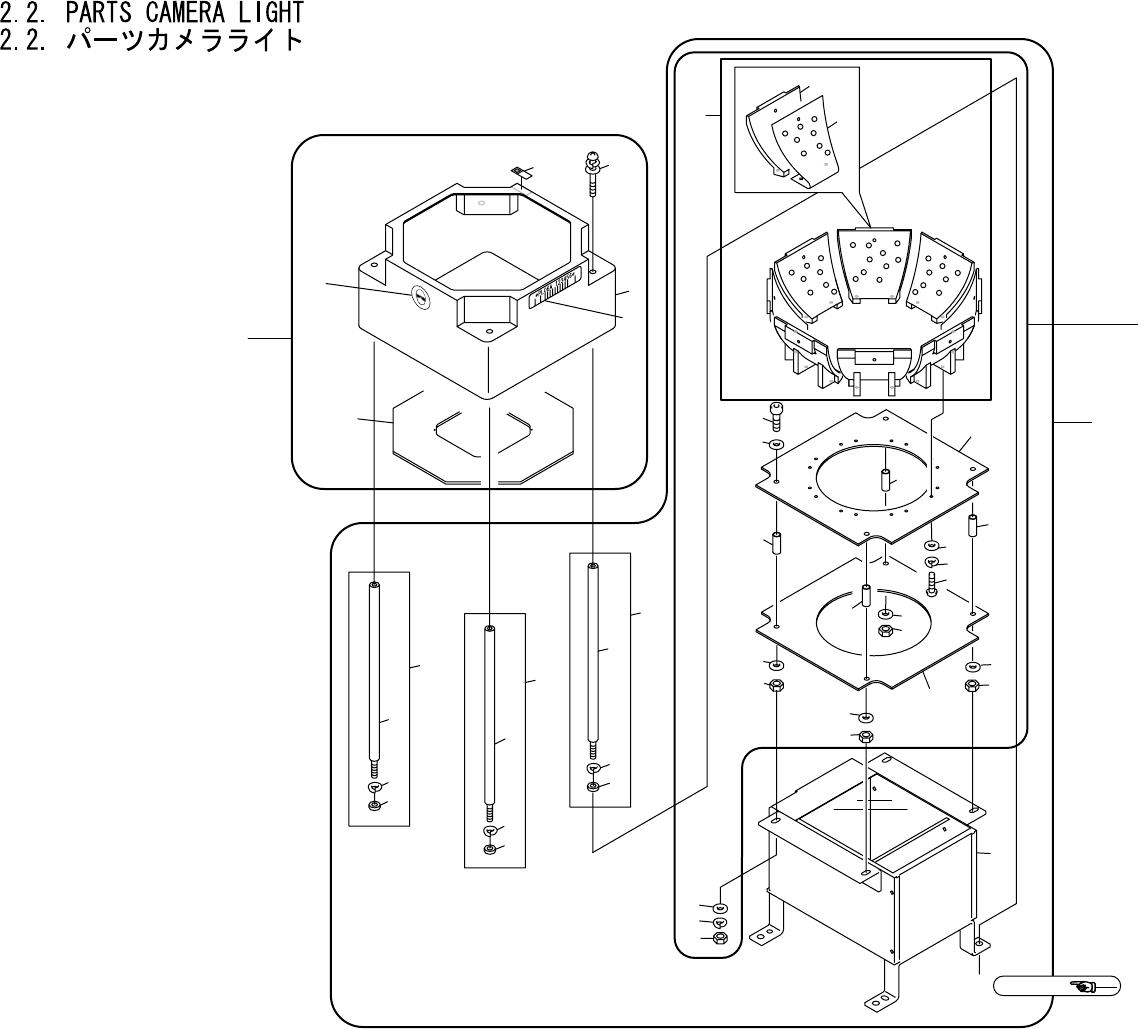

UG00701
Ref.UG006
2. VISION SYSTEM / 画像処理 126 PTS-NXT-06JE
