GV Series Automatisiertes Dosiersystem
104 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

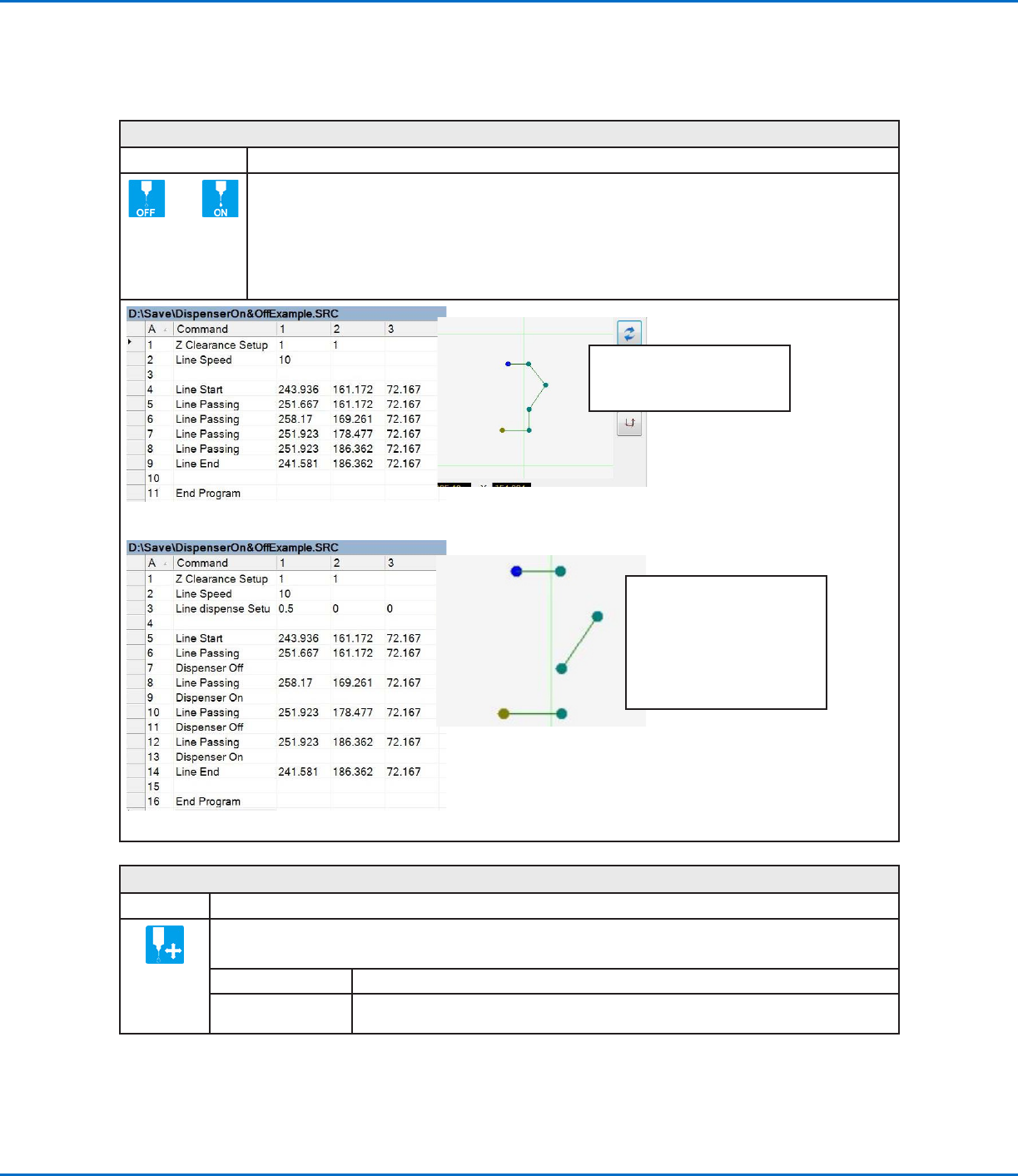

Dispenser Off / Dispenser On (Dosiergerät aus / ein)
Klick Funktion
oder
Schaltet das Dosierventil an der jeweiligen Adresse aus oder ein.
HINWEIS: Dieser Befehl ist nützlich, wenn Sie die Dosierung für einen Teil der Linie ausschalten
(deaktivieren) wollen. Bestimmen Sie dazu den Anfangs- und Endpunkt, an dem die Linie unterbrochen
werden soll, und fügen Sie dann einen Dispenser Off (Dosierer aus) Befehl zwischen diesen Punkten ein.
Wenn Sie möchten, dass die Linie ausgeführt wird, fügen Sie einen Dispenser On (Dosierer ein) Befehl
zwischen diesen Punkten ein. Ein Beispielprogramm und das sich daraus ergebende Muster sind unten
dargestellt.
Ausgangsprogramm und dazugehörige Pfadansicht
Programm mit Dispenser On (Dosierer ein) / Dispenser Off (Dosierer aus) Befehlen und Beispiel für das resultierende Dosiermuster
HINWEIS: Die Pfadansicht im
sekundären Ansichtsbildschirm
ändert sich NICHT, wenn Sie die
Dispenser Off (Dosierer aus) /
Dispenser On (Dosierer ein) Befehle
hinzufügen, wie in diesem Beispiel
gezeigt; dieses Bild ist nur eine
Darstellung des resultierenden
Dosiermusters.
HINWEIS: Dieses Bild zeigt die
tatsächliche Pfadansicht des
dargestellten Beispielprogramms.
Dummy Point (fiktiver Punkt)
Klick Funktion
Registriert die aktuelle XYZ Position als Dummy point. Die Dosiernadel bewegt sich durch diesen Punkt. Ein
Dummy Point ist nützlich, um Hindernisse auf dem Werkstück zu umgehen.
Parameter Beschreibung
Speed
(Geschwindigkeit)
Die Geschwindigkeit (in mm/s) mit der die Spitze sich auf den Dummy Punkt zu bewegt.
Reichweite 0–150 mm/s
Anhang A, Command Funktion Reference
(Fortsetzung)
GV Series Automatisiertes Dosiersystem
105www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Edge Adjust (Randanpassung)
Klick Funktion
Doppelklicken Sie
auf die Adresse
und wählen Sie
dann aus dem
Drop-down Menü
aus
Wird in Verbindung mit Find Marks (Markierungen suchen) verwendet, wenn ein Werkstück eine der
folgenden Besonderheiten aufweist:
• Sehr große, abgerundete Ecken
• Keine offensichtlichen Merkmale zur Erstellung eines Markierungsbildes
Eine Anleitung zur Verwendung dieses Befehls finden Sie unter “Verwenden von Markierungen zum Dosieren
auf einem flachen Werkstück” auf Seite73.
End Pattern (Muster beenden)
Klick Funktion
Doppelklicken
Sie auf die
Adresse und
wählen Sie
dann aus dem
Drop-down
Menü aus
Wird in Verbindung mit Muster aufrufen benutzt und setzt das Programm an die Adresszeile zurück, die direkt
nach einem Musteraufrufbefehl steht.
End Program (Programm beenden)
Klick Funktion
Registriert die aktuelle Adresse als Programmende. End Program bewegt die Dosierspitze in die Grundstellung
(0, 0, 0) zurück.
End Subroutine (Unterprogramm beenden)
Klick Funktion
Doppelklicken
Sie auf die
Adresse und
wählen Sie
dann aus dem
Drop-down
Menü aus
Wird in Kombination mit Call Subroutine benutzt, um das Programm an die Adresse zurückzusetzen, die sich
direkt nach dem Call Subroutine Befehl befindet.
Anhang A, Command Funktion Reference
(Fortsetzung)
GV Series Automatisiertes Dosiersystem
106 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Fiducial Mark (Referenzmarke)
Klick Funktion
Bewirkt, dass das System nach den zwei bestimmten, im Nummernfeld jedes Referenzmarkierungsbefehls
eingegebenen Referenzmarken sucht. Die zwei Referenzmarken werden dann vom Fiducial Mark Adjust Befehl
zur Einstellung des Dosierprogramms bei Änderungen der Ausrichtung zwischen Werkstücken benutzt.
HINWEISE:
• Für beste Ergebnisse geben Sie Fiducial Mark Befehle vor Dosier- oder Setup Befehlen ein.
• Zwei Fiducial Mark Befehle müssen im Programm vorhanden sein, damit das System diese Einstell-Funktion
korrekt ausführt.
• Fiducial Mark ist anders als Find Mark. Ein Find Mark wird nur dazu benutzt, um die XY Position eines
Werkstückes zu erkennen, während ein Fiducial Mark die Orientierung prüft.
• Siehe “Über Markierungen” auf Seite28 für mehr Informationen zu Markierungen.
Fiducial Mark Adjust (Ausrichtung Referenzmarkierung)
Klick Funktion
Doppelklicken
Sie auf die
Adresse und
wählen Sie
dann aus dem
Drop-down
Menü aus
Justiert das Programm (von einem Werkstück zum andern) für etwaige XY Abweichungen der Werkstücklage.
Das System findet die korrekte Lage durch das Erkennen von zwei Fiducial Marken. Siehe “Fiducial Mark
(Referenzmarke)” auf Seite106.
HINWEISE:
• Dieser Befehl wird in Verbindung mit dem Step & Repeat Befehl verwendet.
• Zwei Fiducial Mark Befehle müssen im Programm vorhanden sein, damit das System diese Einstellfunktion
richtig ausführt.
• Siehe “Über Markierungen” auf Seite28 für mehr Informationen zu Markierungen.
Anhang A, Command Funktion Reference
(Fortsetzung)
