GV Series Automatisiertes Dosiersystem
139www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Anhang E, Multi-Nadel Einrichtung und Verwendung
(Fortsetzung)

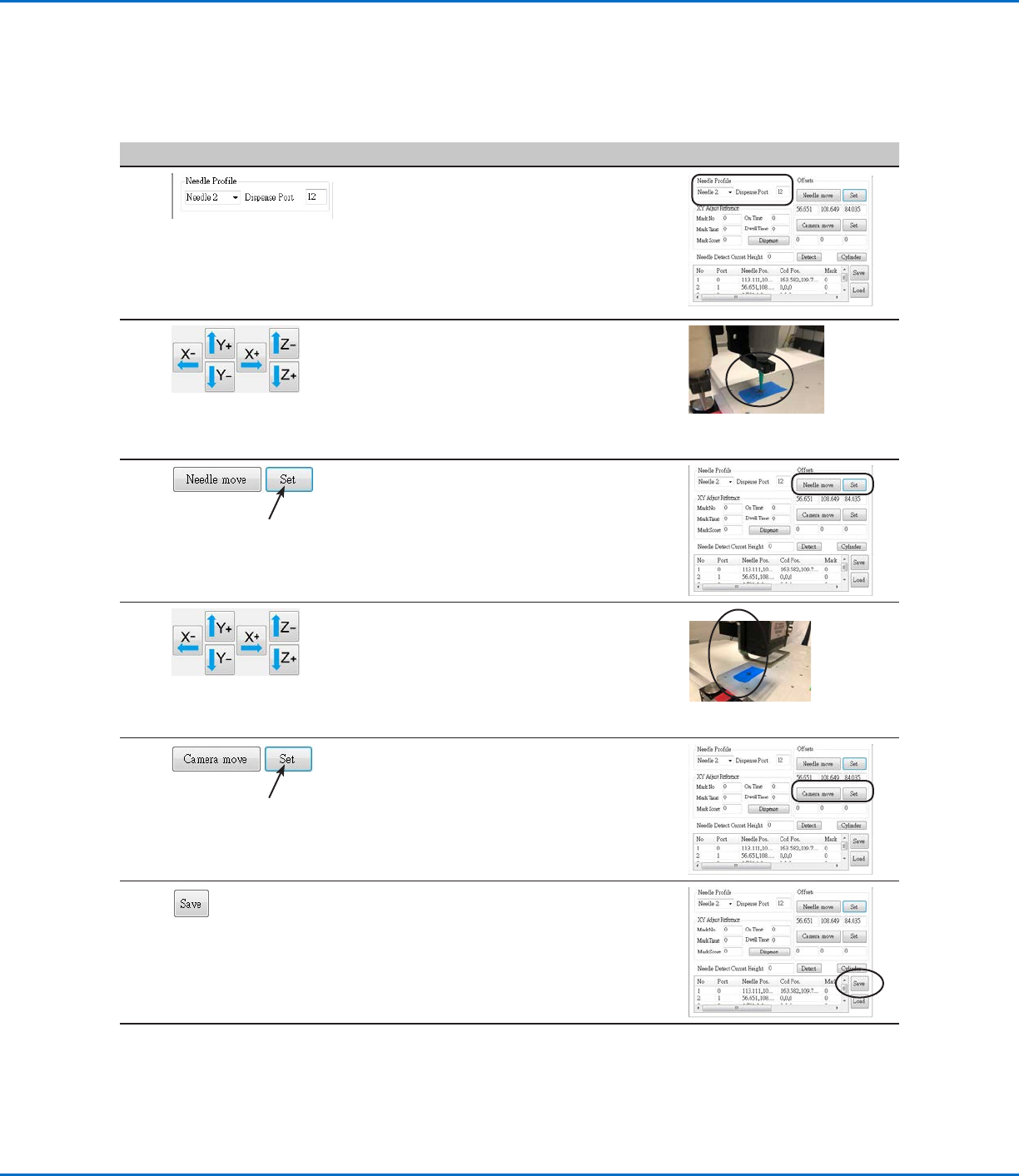

Einstellen des Kamera-Nadel Offsets für Multi-Dosierer (Fortsetzung)
# Klick Schritt Referenzbild
9
• Geben Sie die folgenden Informationen für
NEEDLE PROFILE (NADELPROFIL) ein:
- Dosierernummer (in diesem Beispiel
Nadel2 für Dosierer 2)
- Anschluss, an dem der Dosierer
angeschlossen ist (in diesem Beispiel der
Dosieranschluss 12 für Dosierer 2)
10
• Nutzen Sie die Pfeiltasten, um die zweite
Spitze über das Fadenkreuz zu bewegen
entweder über die Nadelerkennung oder das
selbst erstellte Fadenkreuz.
• Bewegen Sie die Spitze nach unten, bis sie
sich so nahe wie möglich am Fadenkreuz
befindet, ohne es zu berühren.
11
• Klicken Sie auf SET neben Nadel Bewegen.
Dies stellt die XYZ Koordinaten für den
Dosier-Kalibrierpunkt ein. Das System trägt
die Koordinaten der Dosierspitze in die Felder
unter Nadel Bewegen und Set ein.
12
• Bewegen Sie die Kamera, bis sich das
Fadenkreuz der Kamera und das des Ziels
decken
und
stellen Sie die Kamera scharf, bis das Bild
des Dosierpunktes klar zu sehen ist.
13
• Klicken Sie auf SET neben Kamera Bewegen.
Dies stellt die Kameraposition ein. Das
System trägt die Koordinaten der Kamera in
die Felder unter Kamera Bewegen und Set
ein.
14
• Klicken Sie auf SPEICHERN.
Das System pflegt die Nadel 2 Datenfelder
ein.
Das System ist nun für den Betrieb mit
mehreren Dosierern bereit. Lesen Sie den
nächsten Abschnitt dieses Kapitels, um die
Funktionen zu nutzen.
GV Series Automatisiertes Dosiersystem
140 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Anhang E, Multi-Nadel Einrichtung und Verwendung
(Fortsetzung)

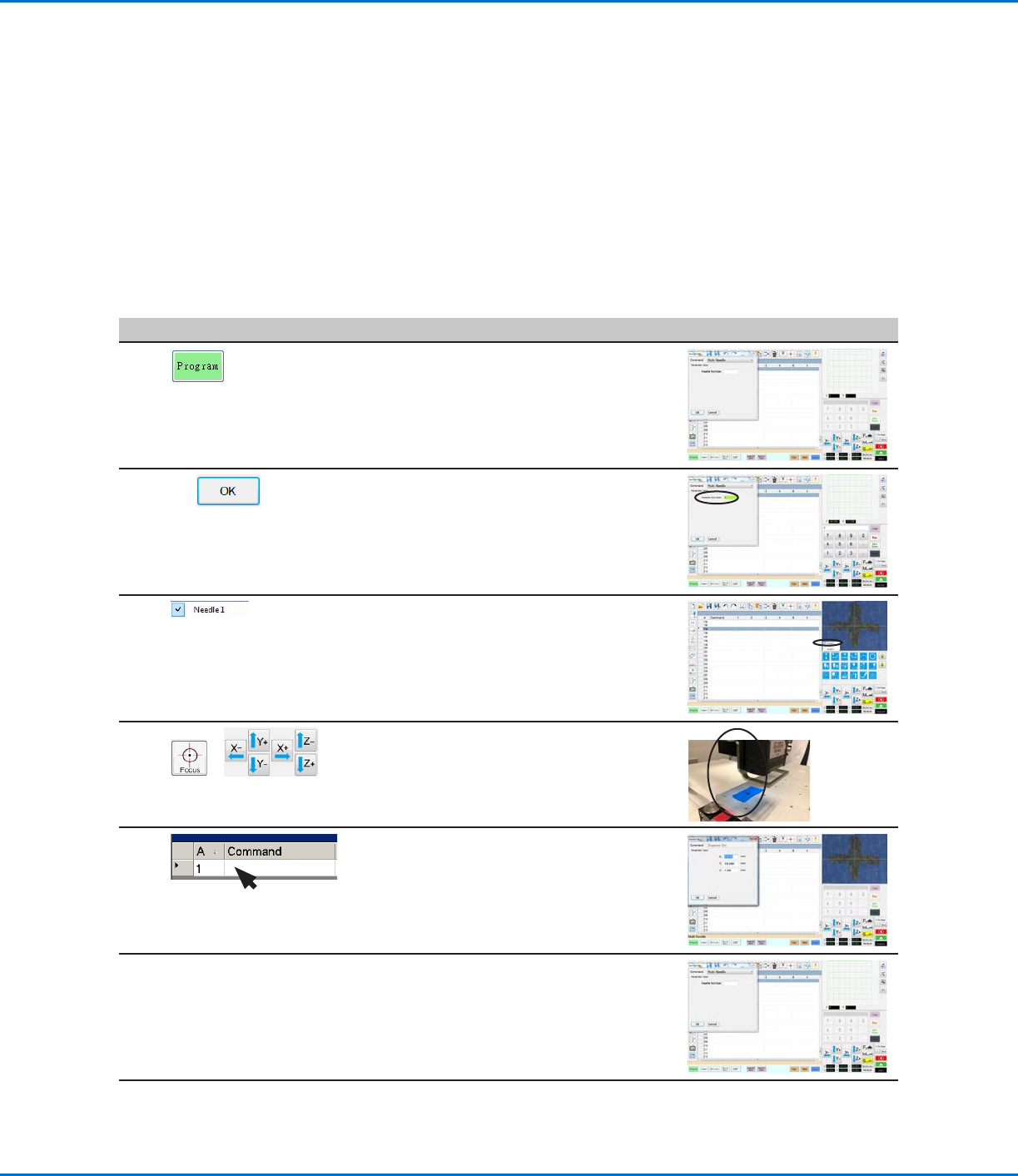

Wie verwendet man den Multi-Nadel Befehl in einem Programm?
VORAUSSETZUNGEN
Das System wurde richtig eingestellt. Siehe “Aufbau und Kalibrieren des Systems (Voraussetzung)” auf
Seite48.
Die zusätzlichen Dosierer sind installiert und die Multi-Nadel Funktion ist aktiviert. Siehe “Aktivierung der Multi-
Nadeldosierung” auf Seite137 und “Einstellen des Kamera-Nadel Offsets für Multi-Dosierer” auf Seite137.
Ein Testwerkstück wurde auf der Fixierplatte oder Arbeitsfläche installiert.
HINWEIS: Dieser Abschnitt beschreibt den Programmierprozess für zwei Dosierer. Wiederholen Sie die Schritte
nach Bedarf für weitere Dosierer (es können bis zu vier Dosierer installiert werden).
# Klick Schritt Referenzbild
1
> MULTI NEEDLE
(MULTI NADEL)
• Klicken Sie auf den Programm Reiter.
• Machen Sie einen Doppelklick in die
Adresszeile, in die Sie einen Multi-Nadel
Befehl eingeben möchten und wählen Sie
MULTI NADEL aus.
2
1 >
• Geben Sie die Nummer des Dosierers ein,
der ab diesem Programmpunkt starten soll
(in diesem Beispiel Dosierer 1).
• Klicken Sie zum Speichern auf OK.
3
• Im zweiten Bildschirm machen Sie einen
Rechtsklick und setzen danach ein Häkchen
in der NADEL 1 Checkbox.
4
>
• Klicken Sie auf das FOKUS Feld, um die
Kamera zu fokussieren.
• Bewegen Sie das Fadenkreuz der Kamera,
bis es sich mittig über der gewünschten
Position des Werkstücks befindet.
5
• Geben Sie den notwendigen Befehl für den
Dosierer 1 (in diesem Beispiel, Erstellung von
Dosierlinien und –punkten) ein.
6
MULTI NEEDLE (MULTI
NADEL)
• Machen Sie einen Doppelklick in die
Adresszeile, in die Sie einen Multi-Nadel
Befehl eingeben möchten und wählen Sie
MULTI NADEL aus.
Fortsetzung auf der nächsten Seite
GV Series Automatisiertes Dosiersystem
141www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

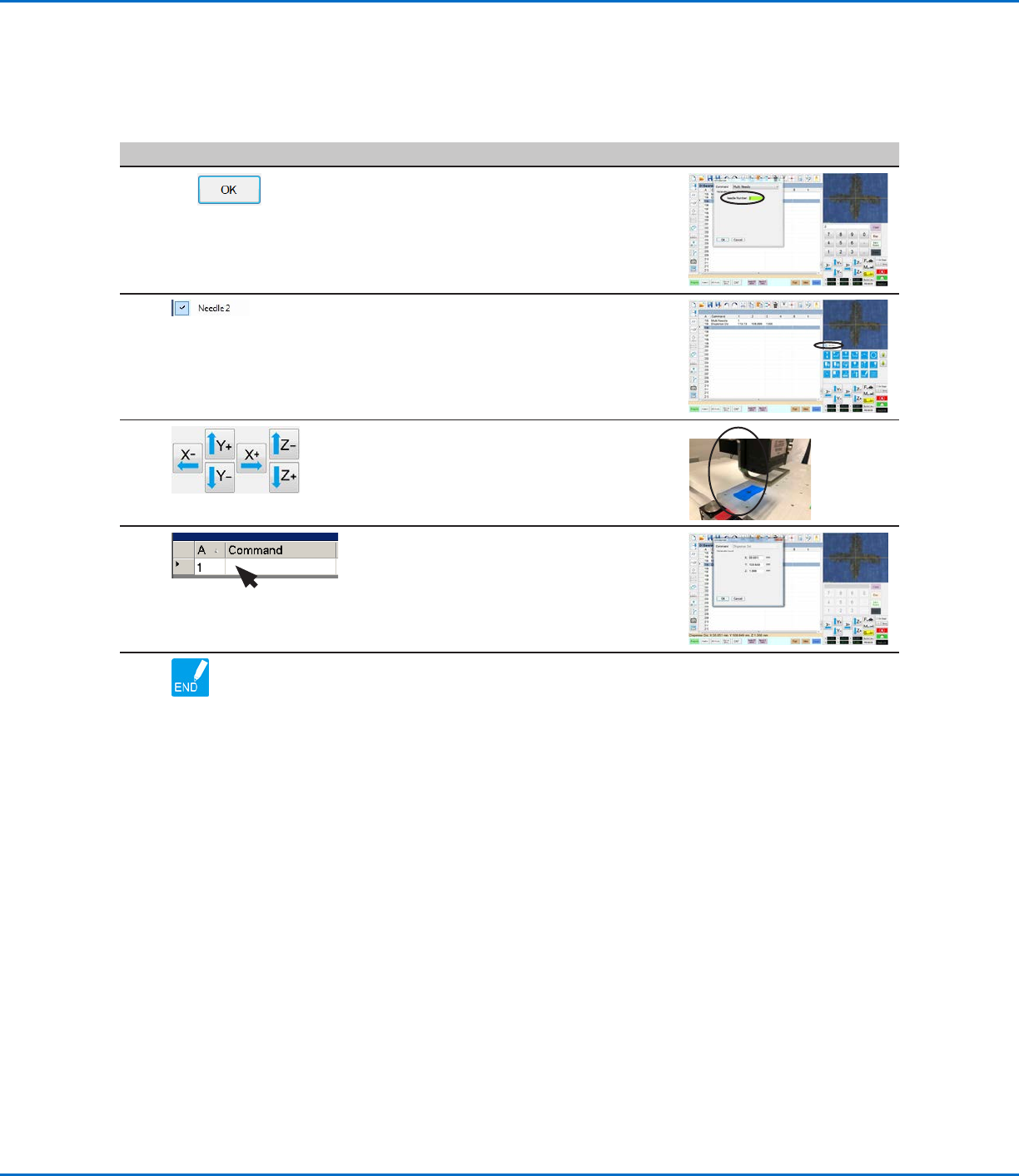

# Klick Schritt Referenzbild
7
2 >
• Geben Sie die Nummer des Dosierers ein,
der ab diesem Programmpunkt starten soll
(in diesem Beispiel Dosierer 2).
• Klicken Sie zum Speichern auf OK.
8
• Im zweiten Bildschirm machen Sie einen
Rechtsklick und setzen Sie danach ein
Häkchen in der NADEL 2 Checkbox.
9
• Klicken Sie auf das FOKUS Feld, um die
Kamera zu fokussieren.
• Bewegen Sie das Fadenkreuz der Kamera,
bis es sich mittig über der gewünschten
Position des Werkstücks befindet.
10
• Geben Sie den notwendigen Befehl für den
Dosierer 2 (in diesem Beispiel Erstellung von
Dosierbögen und –bereichen) ein.
11
• Klicken Sie auf PROGRAMM BEENDEN, um
das Programm zu beenden.
Das Programm wird je nach Programmierung
entweder von Dosierer 1 oder 2 dosieren.
Anhang E, Multi-Nadel Einrichtung und Verwendung
(Fortsetzung)
Wie verwendet man den Multi-Nadel Befehl in einem Programm? (Fortsetzung)
