Vorbereitung der Arbeitsfläche
Bereiten Sie die Arbeitsfläche des Roboters für das sichere Ablegen des Werkstücks vor. Sie können den Träger
direkt auf der Arbeitsfläche platzieren oder eine anwendungsspezifische Befestigungsplatte auf der Arbeitsfläche
montieren. Schablonen für die Montagebohrungen werden weiter unten bereitgestellt.

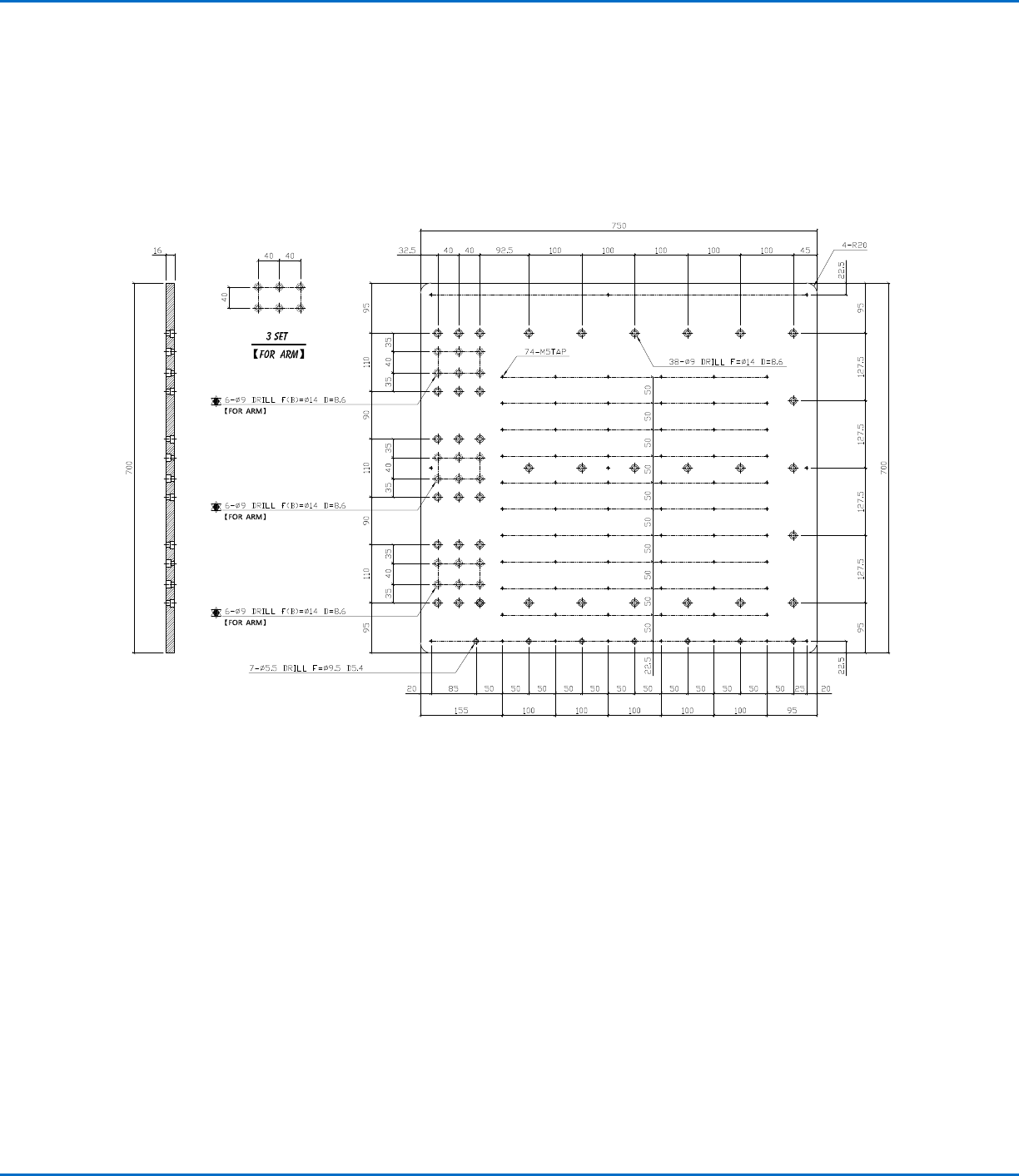

Schablone für Fixierplatten-Montagebohrungen für G4V Roboter
HINWEIS: Alle Abmessungen sind in mm angegeben.
GV Series Automatisiertes Dosiersystem
24 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Verbinden der Eingänge / Ausgänge (Optional)
Alle automatisierten Dosiersysteme bieten 8 Standardeingänge und 8 Standardausgänge. Schließen Sie das
Eingangs- / Ausgangskabel an den Anschluss I/O PORT auf der Rückseite des GV-Steuerkastens an. Einen
Schaltplan finden Sie unter “I/O Port (E/A Anschluss)” auf Seite95. Es gibt mehrere Möglichkeiten, die
Systemeingänge / -ausgänge zu verwenden. Siehe “Einstellen von Eingängen / Ausgängen” auf Seite58 für
weitere Informationen zu den Eingängen / Ausgängen.

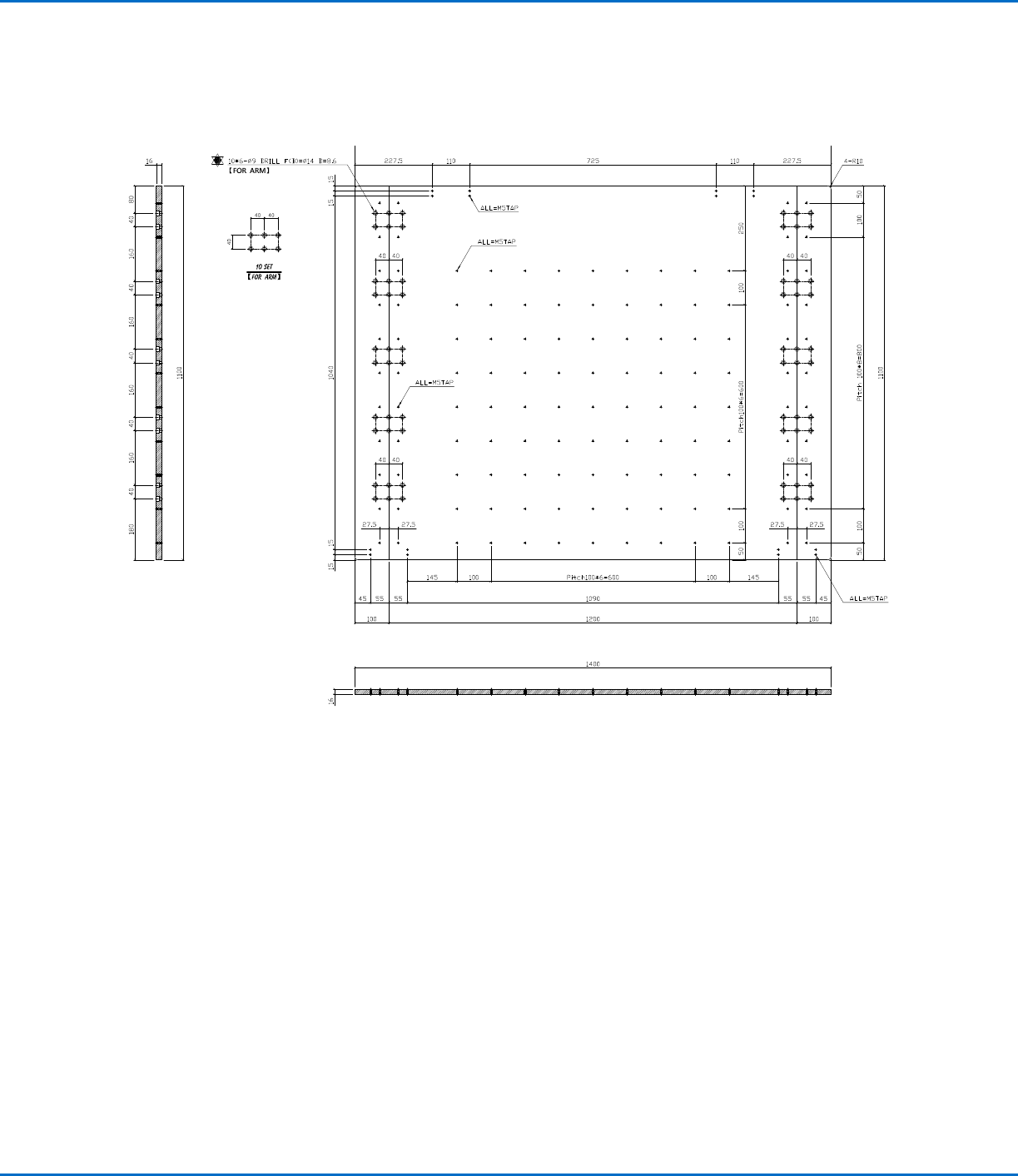

Schablone für Fixierplatten-Montagebohrungen für G8V Roboter
HINWEIS: Alle Abmessungen sind in mm angegeben.
Vorbereitung der Arbeitsfläche (Fortsetzung)
GV Series Automatisiertes Dosiersystem
25www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Start / Stopp Box
Not-Aus-Taster
START Taste
RESET Taste
RUN / TEACH Schalter

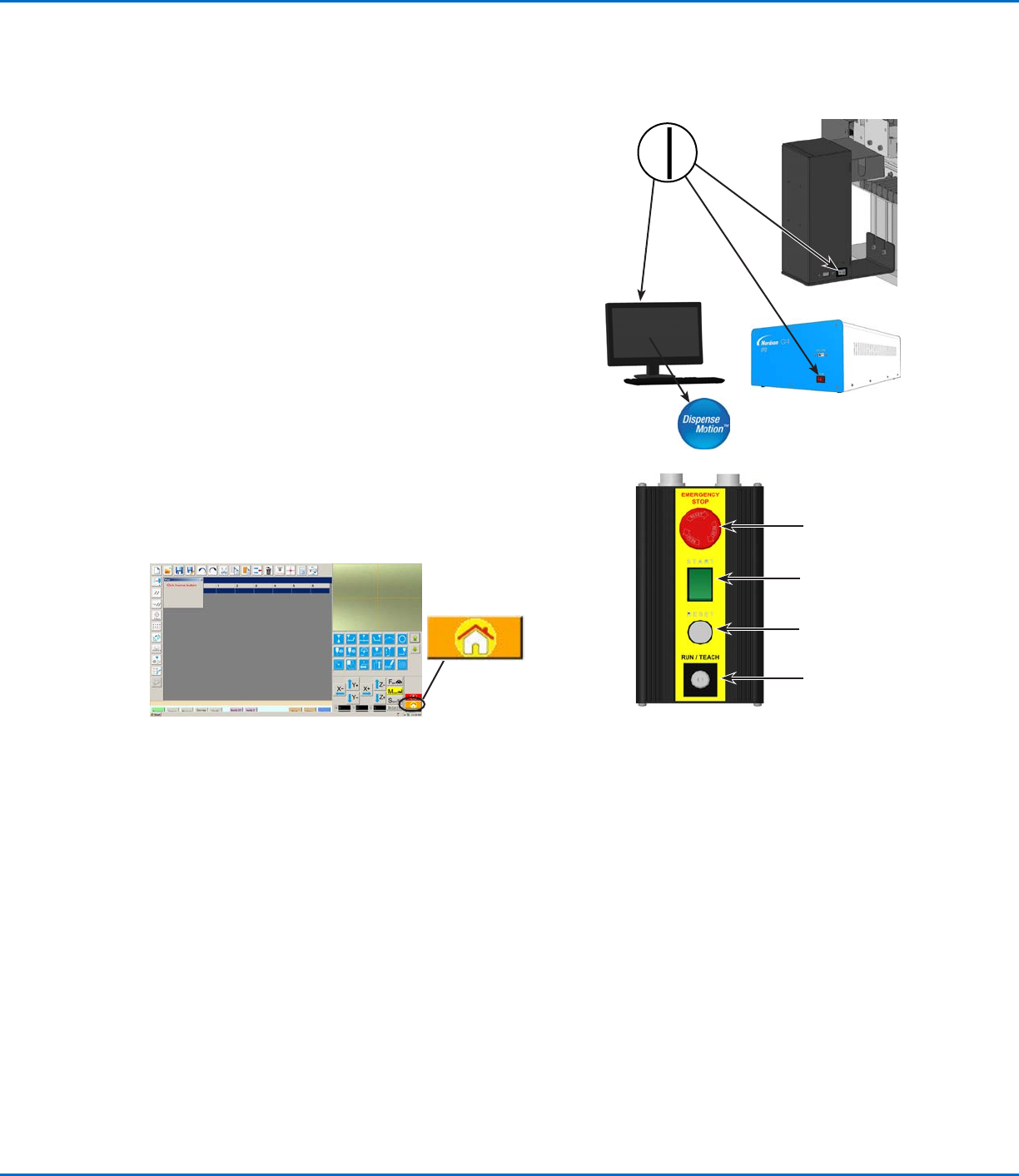

Schalten Sie das System ein
Nachdem das System inklusive der Bestandteile des Dosiersystems
aufgebaut wurde, schalten Sie das System ein.
1. Vergewissern Sie Sich, dass folgendes ordnungsgemäß
aufgebaut ist:
• Alle zutreffenden Systembestandteile sind installiert (Schauen
Sie bei “Installation” auf Seite19).
• Alle Systemkomponenten sind wie in der Schnellstartanleitung
gezeigt richtig angeschlossen.
2. Schalten Sie die DispenseMotion-Steuerung, den Bildschirm und
den GV-Steuerkasten ein.
3. Auf der Start / Stopp-Box:
a. Sicherstellen, dass der NOT-HALT-Taster nicht gedrückt ist.
b. Den RUN / TEACH-Schalter in die Position TEACH stellen
(empfohlen zum Erstellen eines Programms).
HINWEIS: Wenn sich der RUN / TEACH-Schalter in der Position
TEACH befindet, führt das System einen Dosierzyklus durch, bei
dem jedoch kein Material dosiert wird.
4. Doppelklicken Sie auf das DispenseMotion Icon, um die
Dosiersoftware zu öffnen.
5. Klicken Sie auf HOME.
Der Roboter bewegt die Kamera in die Ausgangsposition (0,0,0) und
das System ist bereit.
6. Aktivieren Sie das Dosiersystem einschließlich des Ventilcontrollers.
Lesen Sie nach Bedarf die Betriebsanleitung des Dosierequipments.
7. Beziehen Sie sich auf die folgenden Abschnitte, um das System
aufzubauen und die Programme für Ihre Aufgaben zu erstellen:
• “Konzepte” auf Seite26
• “Übersicht der DispenseMotion Software” auf Seite29
• “Setup” auf Seite44
• “Programmierung” auf Seite63
