GV Series Automatisiertes Dosiersystem
32 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Funktionen im Kontextmenü des primären
Ansichtsbildschirms
Wenn die Registerkarte Program (Programm) ausgewählt ist, werden alle
Befehle für das geöffnete Dosierprogramm angezeigt. Klicken Sie mit der
rechten Maustaste auf einen oder mehrere ausgewählte Befehle, um das
Kontextmenü zu öffnen. Die nachfolgend gezeigten Funktionen können
auf die ausgewählten Befehle angewendet werden.
Teil Funktionen
Copy (Kopieren) Kopiert den ausgewählten Befehl.
Cut (Ausschneiden) Kopiert und löscht anschließend den ausgewählten Befehl.
Edit (Bearbeiten) Öffnet das Bearbeitungsfenster für den ausgewählten Befehl.
Paste (Einfügen) Fügt einen ausgeschnittenen oder kopierten Befehl in die ausgewählte
Befehlsadresse ein.
Change Command Type
(Befehlstyp ändern)
Ändert den ausgewählten Befehl in einen anderen Befehlstyp.
Jump To (Springen zu) Springt zu einem bestimmten Adress- oder Label-Befehl.
Reflect (Spiegeln) Spiegelt die ausgewählten Befehle entlang der X- oder Y-Achse, wodurch ein
Spiegelbild entsteht. Ein Beispiel ist unten aufgeführt.
Rotate Angle (Drehwinkel) Dreht die ausgewählten Befehle um einen bestimmten Winkel. Ein Beispiel ist
unten aufgeführt.
Spiegeln eines Musters
1. Wählen Sie die zu spiegelnden Linien aus, klicken Sie mit der rechten
Maustaste und wählen Sie REFLECT (SPIEGELN) X oder Y
2. Das ausgewählte Muster wird vom System
gespiegelt.
Drehen eines Musters
1. Wählen Sie den zu drehenden Linien aus, klicken Sie anschließend mit der
rechten Maustaste und wählen Sie ROTATE ANGLE (DREHWINKEL).
2. Geben Sie den gewünschten Drehwinkel ein.
3. Das ausgewählte Muster wird vom System
gedreht.
GV Series Automatisiertes Dosiersystem
33www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Pfad IconModus Icon
(wechselt zwischen
Düsenmodus und
CCD-Modus)
Sekundärer Bildschirm
Der sekundäre Bildschirm ändert sich entsprechend der gewählten Tabs und Icons.
ausgewählter Tab
Tab Farbe
grün, wenn
ausgewählt
Sekundäres Display Funktion
Program (Programm)
Wenn das Pfad Icon eingeschaltet ist: Wenn das Pfad Icon
eingeschaltet ist, zeigt es
eine visuelle Darstellung des
programmierten Musters und
des Pfad Modus Icons:
• Beziehen Sie sich auf
“Icons der horizontalen und
vertikalen Werkzeugleiste” auf
Seite35.
• Weitere Funktionen
der Pfadansicht finden
Sie unter “Sekundärer
Ansichtsbildschirm in der
Pfadansicht” auf Seite34.
Wenn das Pfad Icon ausgeschaltet ist:
Wenn das Pfad Icon
ausgeschaltet ist, zeigt es die
tatsächliche Ansicht der Kamera
auf die Fixierplatte oder auf die
Werkstückoberfläche.
Camera (Kamera)
Markierungsbibliothek: Speichert bis zu 240
Markierungspunkte als Dateien.
System Setup
(Systemeinstellungen)
Pfadansicht und Tastenfeld: Der Nummernblock wird
verwendet, um numerische
Variablen einzugeben. Beziehen
Sie sich auf “Nummernblock”
auf Seite43.
GV Series Automatisiertes Dosiersystem
34 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

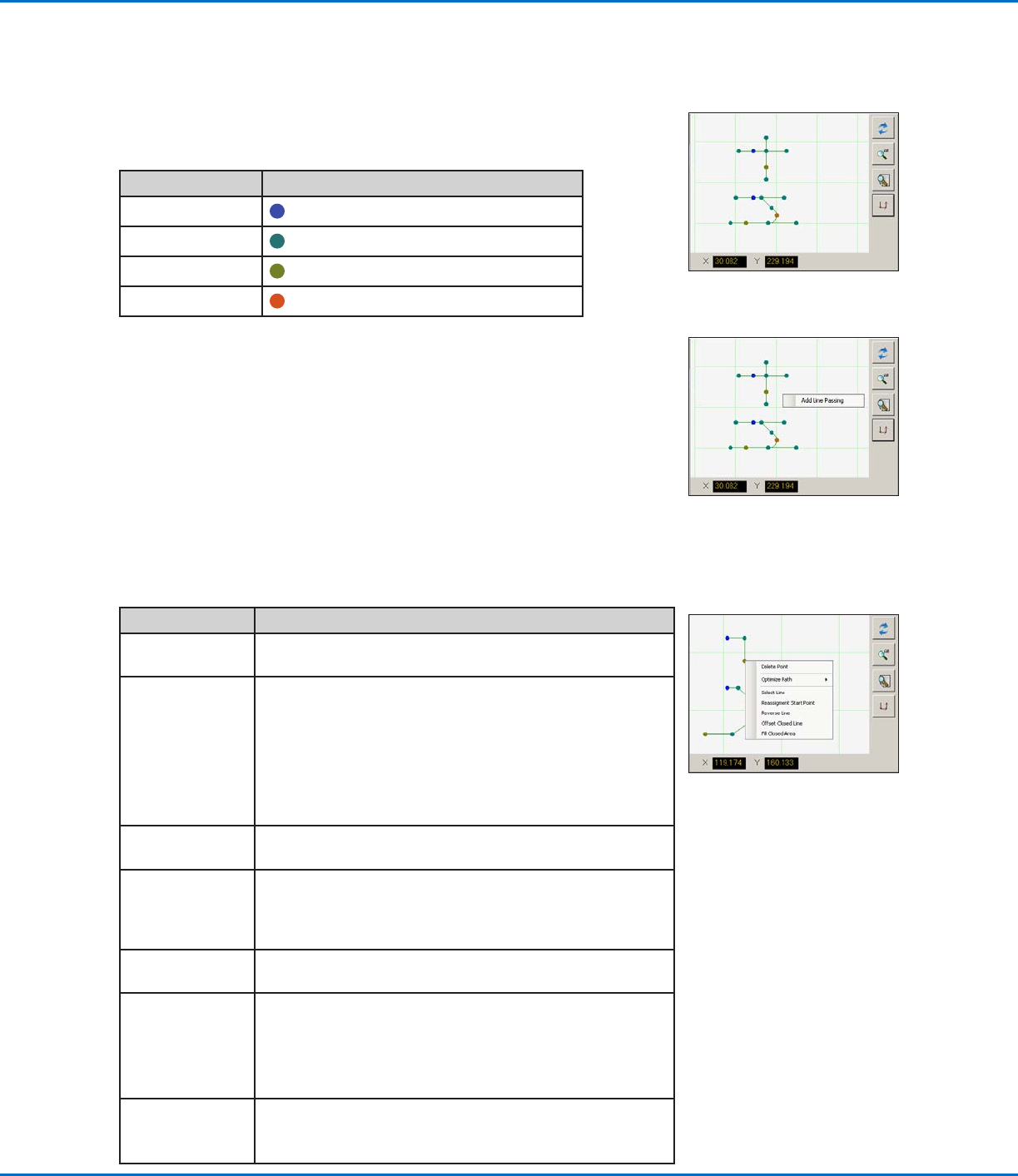

Sekundärer Ansichtsbildschirm in der Pfadansicht
Punktfarben der Pfadansicht
Wenn sich der sekundäre Ansichtsbildschirm in der Pfadansicht befindet (Pfad-
Symbol auf EIN gesetzt), wird eine visuelle Darstellung des programmierten
Musters angezeigt. Die Punktfarben stellen die programmierten Punktbefehle dar.
Punktbefehl Farbe auf dem Bildschirm der Pfadansicht
Linienstart
Blau
Linienübergang
Grün
Linienende
Olivgrün
Bogenpunkt
Orange
Funktionen im Kontextmenü der Pfadansicht
Klicken Sie auf dem Bildschirm der Pfadansicht mit der rechten Maustaste auf
einen beliebigen Punkt (Befehl), um das Kontextmenü zu öffnen. Die nachfolgend
gezeigten Funktionen sind für den ausgewählten Punkt verfügbar.
Linien- und Punktfarben in der
Pfadansicht
Klicken Sie mit der rechten
Maustaste auf einen beliebigen
Punkt, um das Kontextmenü zu
öffnen.
Teil Funktionen
Delete Point
(Punkt löschen)
Löscht den ausgewählten Punkt und verbindet den
vorherigen Befehl mit dem nächsten Befehl.
Optimize Path
(Pfad optimieren)
Öffnet einen Pfad zur Bearbeitung:
• Wählen Sie Line Path Start (Linienpfadstart) und Line
Path End (Linienpfadende), um die Linienstart- und
Linienendpunkte des Musters zu bearbeiten.
• Wählen Sie Arc Path Start (Bogenpfadstart) und Arc Path
End (Bogenpfadende), um den Start- und Endpunkt eines
Bogenpunkts zu bearbeiten.
Select Line (Linie
auswählen)
Wählt das gesamte Muster aus.
Reassignment
Start Point
(Startpunkt neu
zuweisen)
Weist den Linienstartpunkt dem ausgewählten Punkt neu zu
(der Pfad muss geschlossen sein).
Reverse Line
(Linie umkehren)
Kehrt das Muster um.
Offset
Closed Line
(Geschlossene
Linie verschieben)
Schließt das Muster, indem es eine Linie vom Linienstart bis
zum Linienende hinzufügt und dann den Linienstart und das
Linienende derselben Position neu zuweist.
• Offset Length (Verschiebungslänge) (mm) vergrößert das
Muster in Relation zum ursprünglichen Muster.
Fill Closed Area
(Geschlossenen
Bereich füllen)
Füllt einen Bereich des Musters.
• Brush Width (Linienbreite) (mm): Der Abstand zwischen
den einzelnen Füllbereichsspiralen.
Linienübergang hinzufügen
Klicken Sie mit der rechten Maustaste auf eine beliebige Stelle im Raster der
Pfadansicht (jedoch nicht auf einen Punkt), um einen Linienübergangspunkt
(Befehl) an einen vorhandenen Punkt anzufügen. Es können nur horizontale oder
vertikale Linien hinzugefügt werden.
Klicken Sie mit der rechten
Maustaste, um einen
Linienübergangspunkt an einen
vorhandenen Punkt anzufügen.
