Fill Area: 2. Kreis (Outer to Inner)
Dieser Befehl füllt den entsprechenden Bereich, in dem er die Nadel spiralförmig von der Außenseite des Kreises in die Kreismitte
bewegt. Nach der Eingabe eines Fill Area Circle Befehls bewegen Sie die Nadel zur Außengrenze des zu befüllenden Kreises und
bestimmen diesen Punkt als Line Start Point. Dann bewegen Sie die Nadel direkt zur Kreismitte und bestimmen diesen Punkt als
Line End Point.
Linienende
Linien Start
Bereich
füllen
BEISPIEL: Wenn eine Breite von 5 mm eingegeben wird, bewegt sich die Nadel nach folgendem Muster:
Width = 5 mm
Fill Area: 3. Rechteck (von außen nach innen)
Dieser Befehl füllt den Bereich aus, indem er die Nadel in einer quadratischen Spiralform von der Außenseite des Rechteckes nach
innen zur Mitte bewegt. Nach der Eingabe eines Fill Area Rectangle Befehls geben Sie einen Line Start Point an der oberen linken
Ecke des zu füllenden Bereichs ein und einen Line End Point in der unteren rechten Ecke.
Linien Start
Linienende
Bereich
füllen
BEISPIEL: Wenn eine Breite von 5 mm eingegeben wird, bewegt sich die Nadel nach folgendem Muster:
Width = 5 mm
Anhang A, Command Funktion Reference
(Fortsetzung)
GV Series Automatisiertes Dosiersystem
109www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Anhang A, Command Funktion Reference
(Fortsetzung)
Fill Area: 4. Rechteckiges Band
Dieser Befehl füllt einen rechteckigen Bandbereich aus, indem er die Nadel in einer quadratischen Spiralform von der Außenseite
des Rechteckes nach innen zur Mitte bewegt. Nach der Eingabe eines Fill Area Rectangle Befehls geben Sie einen Line Start Point
an der oberen linken Ecke des zu füllenden Bereichs ein und einen Line End Point in der unteren rechten Ecke.
Linien Start
Linienende
BEISPIEL: Wenn eine Breite von 5 mm und ein Band von 15 mm eingegeben wird, bewegt sich die Nadel nach folgendem Muster:
Band = 15 mm
Width = 5 mm
Fill Area: 5. Kreis Band
Dieser Befehl füllt den Bereich eines kreisförmigen Bandes aus. Er bewegt die Nadel in einer Spiralform an der Außenseite des
Kreises zur Mitte. Nach der Eingabe eines Fill Area Circle Band Befehls bewegen Sie die Nadel auf den Durchmesser des Kreises
und geben Sie einen Line Start Point an. Bewegen Sie sie dann direkt in die Kreismitte und geben einen Line End Point ein.
LinienendeLinien Start
Bereich füllen
BEISPIEL: Wenn eine Breite von 5 mm und ein Band von 10 mm eingegeben wird, bewegt sich die Nadel nach folgendem Muster:
Band = 10 mm
Width = 5 mm
GV Series Automatisiertes Dosiersystem
110 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Anhang A, Command Funktion Reference
(Fortsetzung)

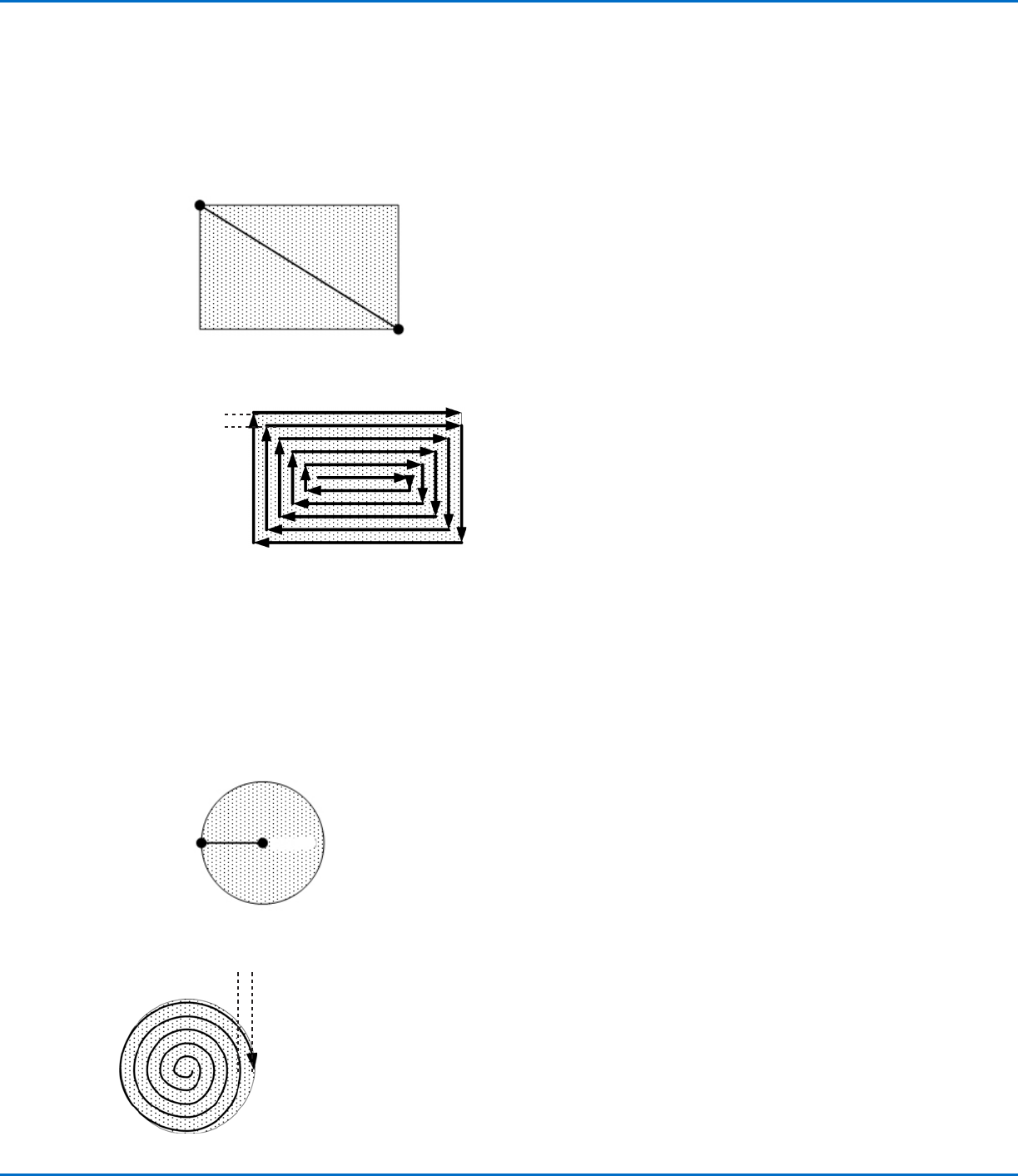

Fill Area (Bereich füllen): 6. Rechteck (von innen nach außen)
Dieser Befehl füllt den definierten Bereich, indem die Nadel in einer rechteckigen Spiralform von der Mitte des Rechtecks zum
äußeren Rand bewegt wird. Nach der Eingabe eines Fill Area Rectangle Befehls geben Sie einen Line Start Point an der oberen
linken Ecke des zu füllenden Bereichs ein und einen Line End Point in der unteren rechten Ecke.
Linienstart
Linienende
Bereich
füllen
BEISPIEL: Wenn eine Breite von 5 mm eingegeben wird, bewegt sich die Nadel auf dem folgenden Pfad:
Breite = 5 mm
Fill Area (Bereich füllen): 7. Kreis (von innen nach außen)
Dieser Befehl füllt den definierten Bereich, indem die Nadel spiralförmig von der Mitte des Kreises zum äußeren Rand bewegt wird.
Bewegen Sie nach Eingabe eines Fill Area Circle (Füllbereich, Kreis) Befehls die Nadel zu einem Punkt in der Mitte des zu füllenden
Kreises und geben Sie diesen Punkt als Linienstartpunkt ein. Bewegen Sie anschließend die Nadel direkt zum äußeren Rand des
Kreises und geben Sie diesen Punkt als Linienendpunkt ein.
Linienende
Linienstart
Bereich
füllen
BEISPIEL: Wenn eine Breite von 5 mm eingegeben wird, bewegt sich die Nadel auf dem folgenden Pfad:
Breite = 5 mm
