Anhang C, Importieren von DXF-Dateien
Dieser Anhang gibt einen Überblick über die Bestandteile des DXF Bildschirms und über den Import von DXF
Dateien.
Übersicht des DXF Bildschirms
Icon Name Icon Funktion
Open a File
(Öffnen)
Öffnet eine Datei
Show All
Layers (Alle
Ebenen
anzeigen)
Zeigt alle Ebenen einer
geöffneten DXF Datei
Hide All
Layers (Alle
Ebenen
ausblenden)
Blendet alle Ebenen
einer geöffneten DXF
Datei aus
See All
(Alles
anzeigen)
Komprimiert oder
verändert die Größe
des Displays so,
dass alle Punkte der
geöffneten DXF Datei
im Sichtbereich des
Bildschirms zu sehen
sind
Zoom
Zoomt den
ausgewählten Bereich
Select
All (Alles
auswählen)
Wählt alle Punkte in der
DXF Datei aus
Icon Name Icon Funktion
Select
(Auswahl)
Wählt einen Punkt im
Bereich des Rechtecks
aus
Select
Directly
(direkte
Auswahl)
Wählt ein Element aus
Cancel
Select
(Auswahl
abbrechen)
Bricht jede Auswahl ab
Point
Dispense
(Dosier-
punkt)
Gibt Dispense Dot
Befehle für alle
ausgewählten Punkte
eines importierten DXF
Bildes ein
Line
Dispense
(Dosierlinie)
Gibt Line Dispense
Befehle für alle
ausgewählten Formen
eines importierten DXF
Bildes ein.
Option Siehe “DXF Import
Einstellungen” auf
Seite128.
GV Series Automatisiertes Dosiersystem
128 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
DXF Import Einstellungen
Klicken Sie auf das OPTION Icon auf dem DXF Bildschirm, um die DXF Import Einstellungen festzulegen.
Position Beschreibung
Spline Distance of points
(mm) (Spline-Abstand der
Punkte (mm))
Gibt die Entfernung zwischen zwei Punkten auf einer Kurve an, wenn die Kurve in
Koordinaten umgewandelt wird. Wenn dieser Wert beispielsweise auf 1 gesetzt und
eine 10 mm lange Kurve in einen Befehl umgewandelt wird, ist das Ergebnis eine
Serie von Line Start (Linienstart)-, Line Passing (Linienpassierung)- und Line End
(Linienende)-Befehlen, die eine Kurve mit insgesamt 11 Punkten erzeugt.
Offset X, Y Nachdem Sie mit Point Dispense (Punktdosierung) oder Line Dispense
(Liniendosierung) Programmbefehle erstellt haben, können die entstehenden XY-
Werte negative Zahlen sein. Das führt dazu, dass die importierten Punkte auf dem
sekundären Ansichtsbildschirm außerhalb des Gitters angezeigt werden. Um dieses
Problem zu beheben, geben Sie X- und / oder Y-Werte in die Offset-Felder des
Optionsfensters ein, so dass sich die importierten XY-Werte in positive Wert ändern.
Wenn beispielsweise ein importierter XY-Wert -150, -150, 0 lautet, dann geben
Sie 200 für Offset X und 200 für Offset Y ein, klicken Sie auf OK und klicken Sie
dann erneut auf das Symbol Point Dispense (Punktdosierung) oder Line Dispense
(Liniendosierung), um die Werte zu aktualisieren. Die neuen Werte sind dann 50, 50, 0
und die Punkte werden im Gitter des sekundären Ansichtsbildschirms sichtbar, wenn
Sie auf den Programmbildschirm gehen.
Inch >mm (X 25.4) Schaltet die Anzeige von Einheiten zwischen Metrisch und Englisch um. Versehen Sie
dieses Kontrollkästchen mit Häkchen, wenn die Einheiten in mm angezeigt werden
sollen.
Auto Offset (Auto Offset) Wenn ausgewählt, wird das System veranlasst, alle Punkte so weit wie möglich in der
Mitte der Fixierplatte auszurichten.
Rotate (Drehen) Dreht die Datei um den angegebenen Winkel.
Mirror (Spiegeln) Spiegelt die Datei an der X- oder Y-Achse, wie ausgewählt. Markieren Sie das
Kontrollkästchen Mirror (Spiegeln), damit die Option beim Importieren der Datei
wirksam wird.
Sort Path By (Nach Pfad
sortieren)
Bei Reihen von Dosierpunkten werden die resultierenden Dispense Dot (Dosierpunkt)
Befehle gemäß den angegebenen X- oder Y-Koordinaten sortiert. Weitere
Informationen über diese Option finden Sie unter „Verwenden der Option Sort Path By
(Nach Pfad sortieren)“.
Source Dxf Unit (Quelle
Dxf-Einheit)
Schaltet die Anzeige der Einheiten zwischen Millimetern, Zoll und Mil um.
HINWEIS: Ein Mil ist ein Tausendstel eines Zolls oder 0,001 Zoll.
Anhang C, Importieren von DXF-Dateien (Fortsetzung)
GV Series Automatisiertes Dosiersystem
129www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

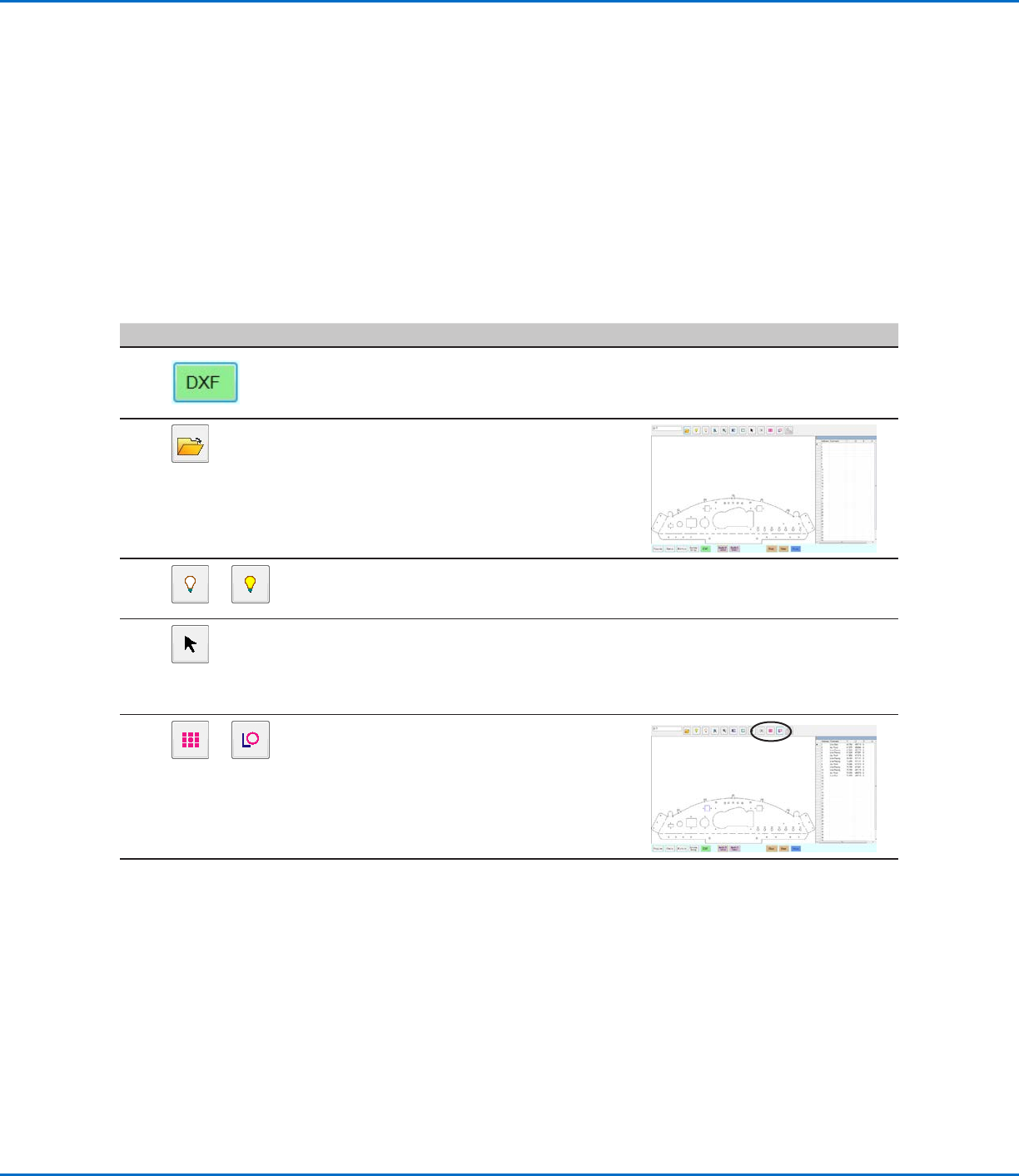

Wie importiert man eine DXF-Datei?
VORAUSSETZUNGEN:
Das System ist richtig eingestellt. Siehe “Aufbau und Kalibrieren des Systems (Voraussetzung)” auf Seite48.
Falls die Spitze oder ein Element auf dem Z-Achsenkopf geändert wurde, führen sie das Systemsetup und die
Kalibirierung noch einmal aus, in dem Sie den Ersteinrichtungsassistenten benutzen. Siehe “Das System mit dem
Erstinstallationsassistenten des Roboters einrichten” auf Seite49.
Das System ist im korrekten Modus (Tip oder CCD).
Die DXF-Datei für das Werkstück befindet sich auf dem PC des Dosiersystems.
Das aktuelle Werkstück ist ordnungsgemäß auf der Fixierplatte platziert.
# Klick Schritt Referenzbild
1
• Clicken Sie DXF.
Der DXF Bildschirm erscheint im
Hauptbildschirm.
2
• Öffnen Sie das DXF File, das Sie in ein
Programm umwandeln wollen.
Das File erscheint im Hauptbildschirm.
3
or
• Um Lagen ein- oder auszublenden,
klicken Sie HIDE ALL LAYERS oder
SHOW ALL LAYERS.
4
• Wählen Sie die Punkte und / oder
Linien, auf die Sie Material dosieren
wollen. Siehe “Übersicht des DXF
Bildschirms” auf Seite127 für eine
Erklärung aller Auswahl Icons.
5
or
• Klicken Sie POINT DISPENSE (für
Dosierpunkte) oder LINE DISPENSE (für
Linien, Bögen und Kreise).
Das System generiert die
Porgrammbefehle, die das ausgewählte
Muster erstellen.
Fortsetzung auf der nächsten Seite
