GV Series Automatisiertes Dosiersystem
85www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Einstellen der PICO-Parameter mithilfe von DispenseMotion
(Fortsetzung)
PICO Toµch Controller Einstellungen, die Sie mit der DispenseMotion Software bearbeiten können
Bearbeiten einer vorhandenen PICO-Datei
# Klick Schritt Referenzbild
1
>
• Klicken Sie auf PROGRAM (PROGRAMM) >
PICO TOUCH (PICO TOUCH), um das Fenster
Pico Touch Remote Control (Pico Touch
Fernsteuerung) zu öffnen.
• Klicken Sie auf OPEN (ÖFFNEN), um die Datei, die Sie bearbeiten möchten, zu
öffnen.
2
• Klicken Sie auf die Registerkarte für die Einstellungen, die Sie bearbeiten möchten
(Valve (Ventil), Heaters (Heizungen) oder Ramp (Rampe)).
3
>
• Klicken Sie auf die Schaltfläche für den Parameter, den Sie bearbeiten möchten,
und geben Sie die gewünschte Einstellung ein. Einzelheiten zu den Einstellungen
finden Sie in der Bedienungsanleitung des Toµch Controllers.
• Klicken Sie auf SAVE AS (SPEICHERN UNTER).
HINWEIS: Jedes Mal, wenn Sie eine Änderung vornehmen und auf SAVE AS
(SPEICHERN UNTER) klicken, müssen Sie die vorhandene Datei überschreiben
oder eine neue Datei erstellen.
• Fahren Sie mit dem Auswählen und Speichern fort, bis alle gewünschten
Einstellungen eingegeben sind.
4
X
• Schließen Sie zum Beenden das Fenster Pico Touch Remote Control (Pico Touch
Fernsteuerung).
5
• Um die PICO Toµch Einstellungen in einem Programm zu verwenden, fahren Sie mit
“Verwenden des PicoTouch Parameter Update (PicoTouch Parameteraktualisierung)
Befehls in einem Programm” auf Seite86 fort.
GV Series Automatisiertes Dosiersystem
86 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Einstellen der PICO-Parameter mithilfe von DispenseMotion
(Fortsetzung)

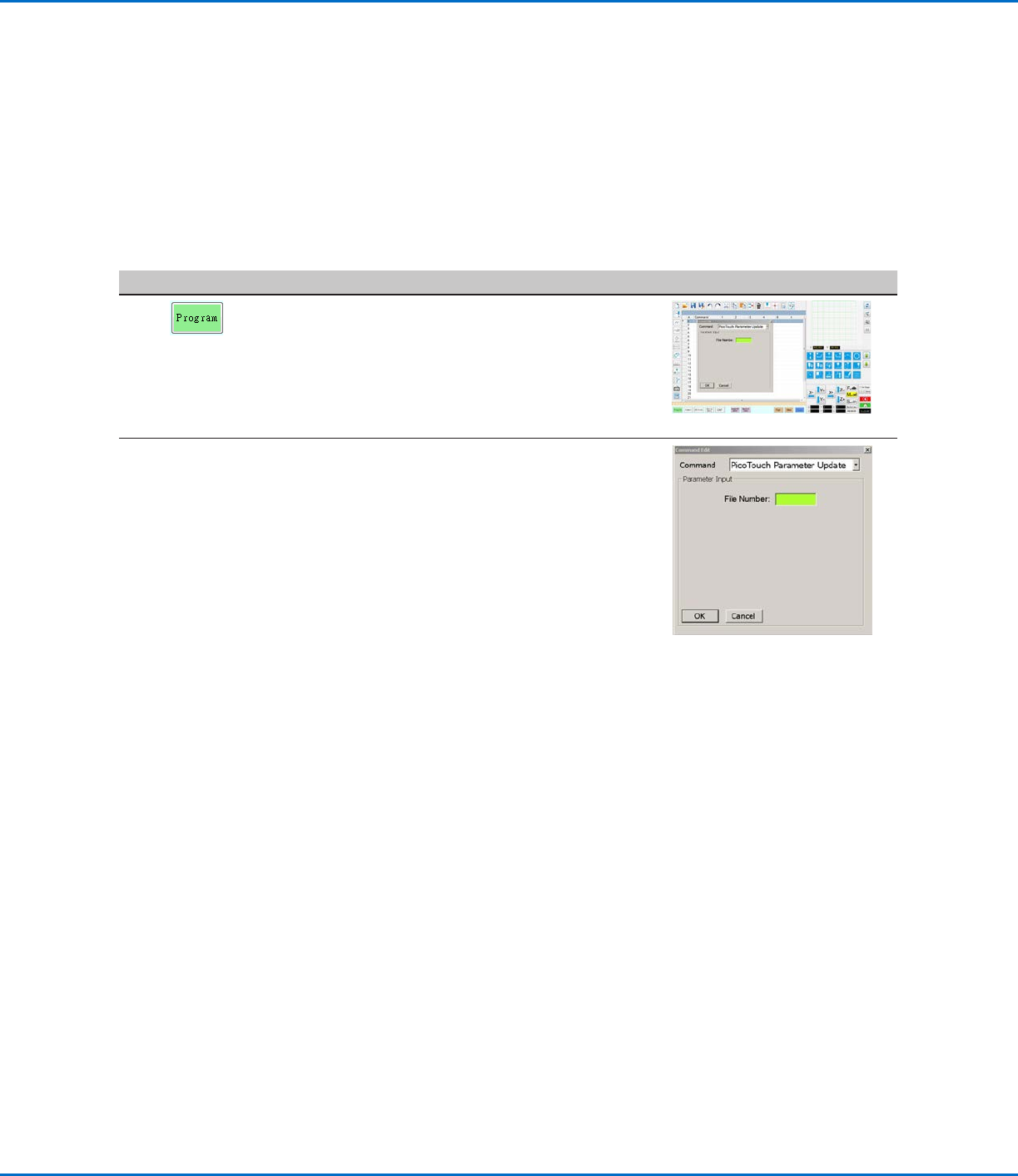

Verwenden des PicoTouch Parameter Update (PicoTouch Parameteraktualisierung) Befehls in
einem Programm
VORAUSSETZUNGEN
Ein PICO Pµlse Ventil und Toµch Controller System sind ordnungsgemäß installiert und mit dem automatischen
Dosiersystem verbunden.
Die PICO Toµch Parameter werden wie in den beiden vorherigen Verfahren beschrieben in einer *.PICO-Datei
gespeichert.
# Klick Schritt Referenzbild
1
>
PICOTOUCH
PARAMETER
UPDATE
• Klicken Sie auf die Registerkarte PROGRAM
(PROGRAMM).
• Doppelklicken Sie auf die Adresszeile, in der
Sie die gespeicherten PICO Toµch Controller
Einstellungen implementieren möchten und
wählen Sie PICOTOUCH PARAMETER UPDATE
(PICOTOUCH PARAMETERAKTUALISIERUNG).
2 xxxxxxxx • Geben Sie in das Feld FILE NUMBER
(DATEINUMMER) den Namen der *.pico-Datei
ein, die die PICO Toµch Parameter enthält, die
vom System verwendet werden sollen.
HINWEIS: Die für die Dateinummer
eingegebenen Daten müssen genau mit dem
*.pico-Dateinamen übereinstimmen.
• Klicken Sie zum Speichern auf OK.
HINWEIS: In einem Programm können
mehrere PicoTouch Parameter Update
(PicoTouch Parameteraktualisierung) Befehle
vorkommen. Wenn das System zu einem neuen
Aktualisierungsbefehl wechselt, wird auch
der Toµch Controller Bildschirm aktualisiert.
Beachten Sie, dass es beim Wechseln von
Programmen zu Verzögerungen kommen kann,
sowohl für das laufende Programm als auch
bei der Aktualisierung des Toµch Controller
Bildschirms.
GV Series Automatisiertes Dosiersystem
87www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Betrieb
Nachdem das System installiert und programmiert wurde, sind die
einzigen erforderlichen Tätigkeiten des Bedieners, die Maschine
einzuschalten, das Programm für das Werkstück aufzurufen und das
System am Ende jeder Arbeitsperiode auszuschalten.
Starten des Systems und Ausführen eines
Programms
1. Schalten Sie die DispenseMotion-Steuerung, den Bildschirm und
den GV-Steuerkasten ein.
2. Auf der Start / Stopp-Box:
a. Sicherstellen, dass der NOT-HALT-Taster nicht gedrückt ist.
b. Den RUN / TEACH-Schalter in die Position TEACH stellen
(empfohlen zum Erstellen eines Programms).
3. Machen Sie einen Doppelklick auf das DispenseMotion Icon, um
die Dosiersoftware zu öffnen.
4. Klicken Sie auf HOME.
Der Roboter bewegt die Achsen in die Ausgangsposition (0, 0, 0)
und das System ist bereit.
5. Aktivieren Sie das Dosiersystem, einschließlich des Ventil
Controllers. Lesen Sie nach Bedarf die Betriebsanleitungen des
Dosierequipments.
6. Öffnen Sie die Programmdatei für Ihre Anwendung.
7. Legen Sie das Werkstück an die richtige Stelle auf der Fixierplatte.
8. Drücken Sie die START-Taste an der Start- / Stopp-Box oder
klicken Sie auf dem Bildschirm auf RUN.
9. Wenn nötig, sehen Sie in den Handbüchern des Dosiersystems
nach, um Material an die Dosiernadel zu bringen.
Not-Halt auslösen
1. Drücken Sie den NOT-HALT-Taster an der Start- / Stopp-Box.
2. Drücken Sie die RESET-Taste an der Start- / Stopp-Box, um die Motorleistung zurückzusetzen.
Informationen zum RUN / TEACH-Schalter
Auf der Start / Stopp-Box befindet sich ein RUN / TEACH-Schalter, mit dem die Betriebsart des Systems gewählt
wird. Wenn sich der RUN / TEACH-Schalter in der Position TEACH befindet, führt das System einen Dosierzyklus
durch, bei dem jedoch kein Material dosiert wird. Wenn sich der Schalter in der Position RUN befindet, werden die
Programme normal ausgeführt.
Start / Stopp Box
Not-Aus-Taster
START Taste
RESET Taste
RUN / TEACH Schalter
