GV Series Automatisiertes Dosiersystem
93www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

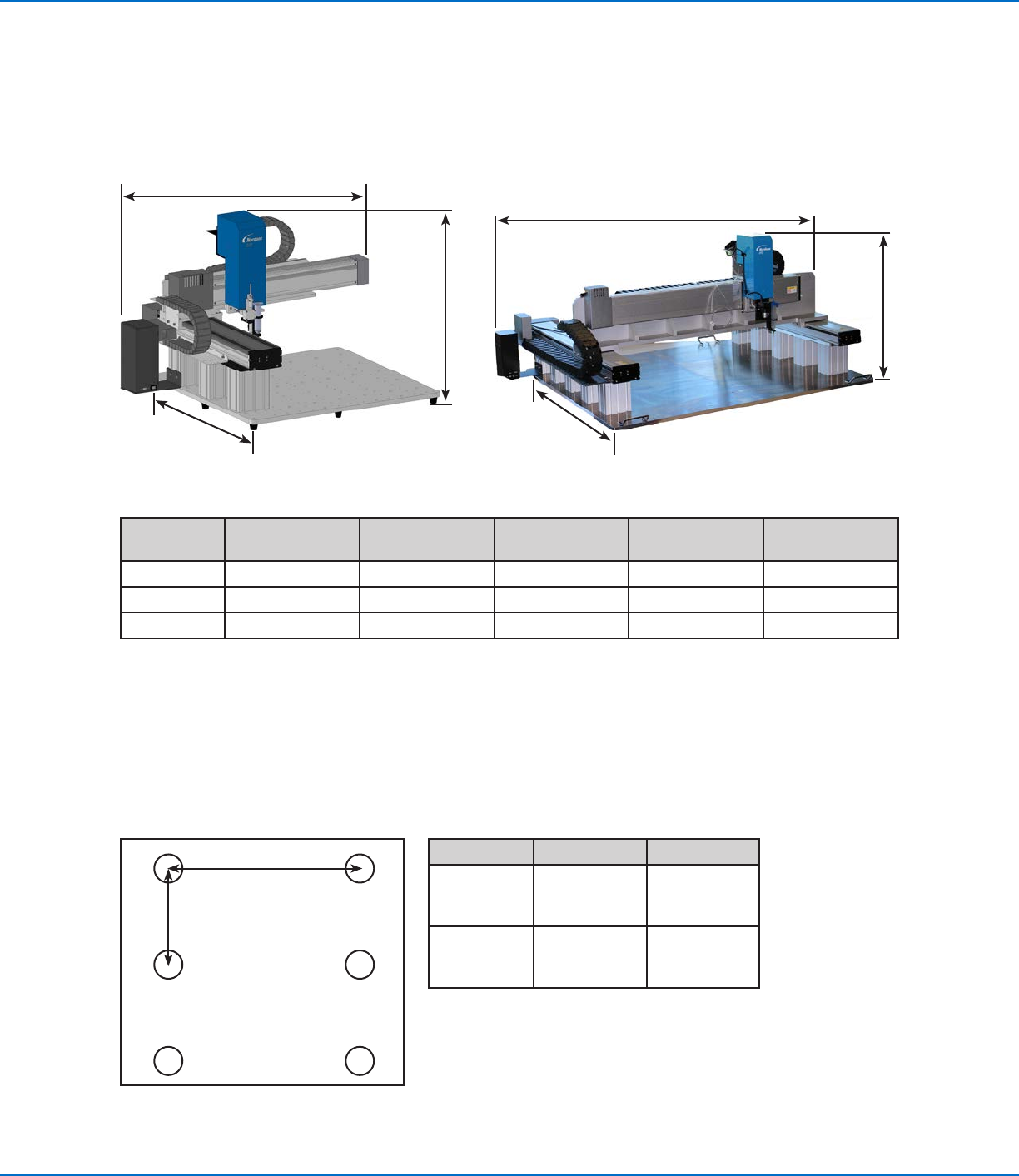

Abmessung
G4V
100 mm Sockel
G4V
150 mm Sockel
G4V
250 mm Sockel
G8V
100 mm Sockel
G8V
150 mm Sockel
A (Breite) 937 mm (37") 937 mm (37") 937 mm (37") 1,581 mm (62") 1,581 mm (62")
B (Höhe) 561 mm (22") 611 mm (24") 711 mm (28") 650 mm (26") 700 mm (28")
C (Tiefe) 760 mm (30") 760 mm (30") 760 mm (30") 1,190 mm (47") 1,190 mm (47")
HINWEIS: Diese Abmessungen schließen die DispenseMotion-Steuerung, die Befestigungsplatte und die Sockel
ein.
Lochschablone für Befestigungslöcher für Roboterfüße
Nutzen Sie diese Schablone, um die Montagebohrungen für die Roboterfüße vorzunehmen.
6 x M5 Gewindebohrungen
Abmessung G4V G8V
A
(Mitte zu
Mitte)
709mm
(28")
n/a
B
(Mitte zu
Mitte)
326mm
(13")
n/a
G4V
A
G8V
B
C
B
A
B
C
A
Technische Daten
Abmessungen
GV Series Automatisiertes Dosiersystem
94 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
2
1 3
1
7

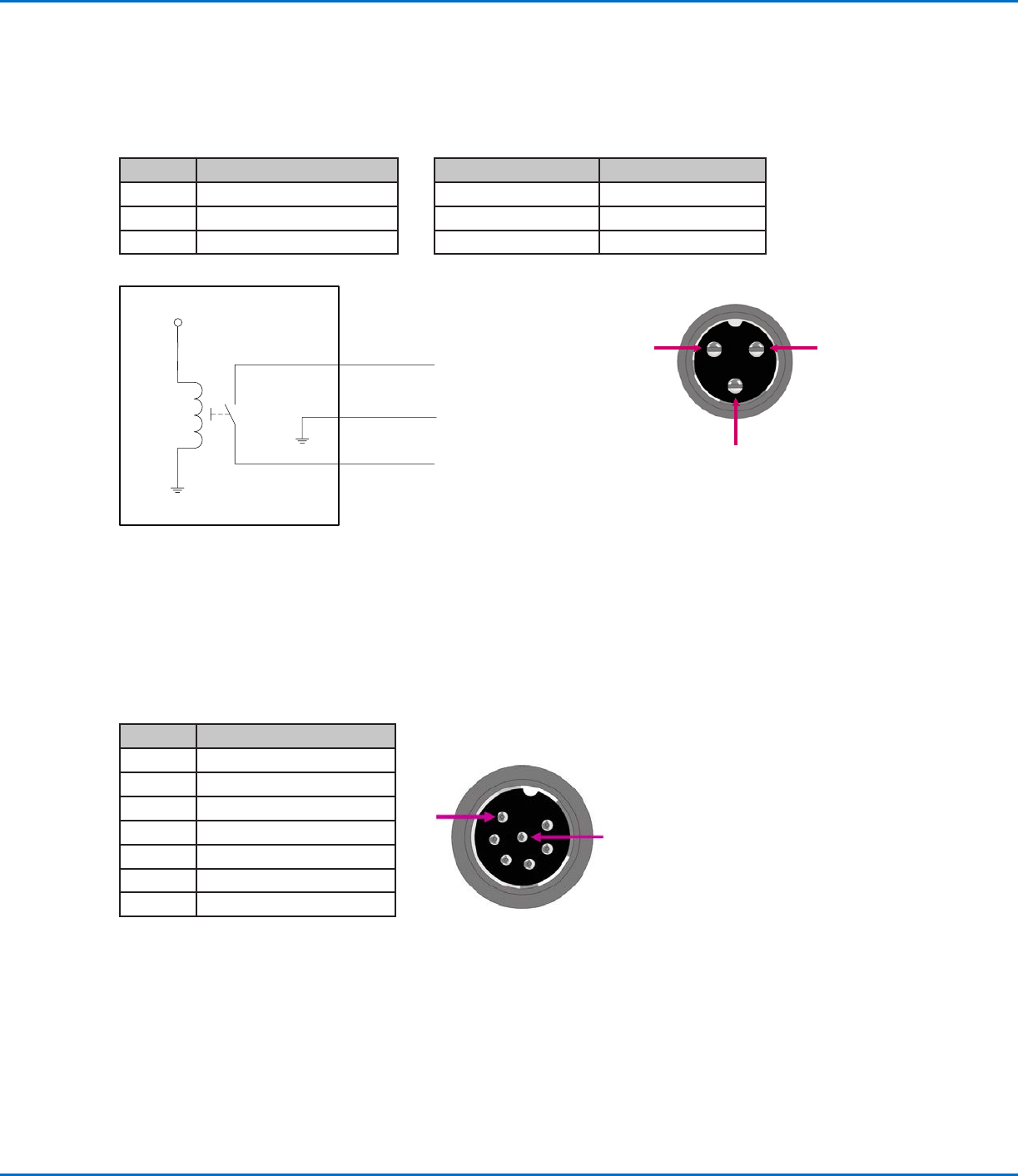

Maximalspannung Maximalstrom
125 VAC 15A
250 VAC 10A
28 VDC 8A
Pin Beschreibung
1 NOM (mit Arbeitskontakt)
2 2 COM (Schnittstelle)
3 3 ERDE (Masse)
Pin 1
Pin 2
Pin 3
+24V
Relay
Ext. Steueranschluss
HINWEISE:
• Eingänge sind nicht polaritätsgebunden
• Das optionale Start- / Stopp Box Zubehör ermöglicht Eingangs- / Ausgangsverbindungen mit diesem Anschluss.
Siehe “Start / Stopp Box” auf Seite90 für die Teilenummern.
Pin Beschreibung
1 Erde
2 Startsignal
3 Motorstrom
4 Leerlauf
5 Ausführen / Lernen
6 Not-Halt-Taster
7 Not-Halt-Taster
Technische Daten (Fortsetzung)
Schaltpläne
Dosieranschluss
GV Series Automatisiertes Dosiersystem
95www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

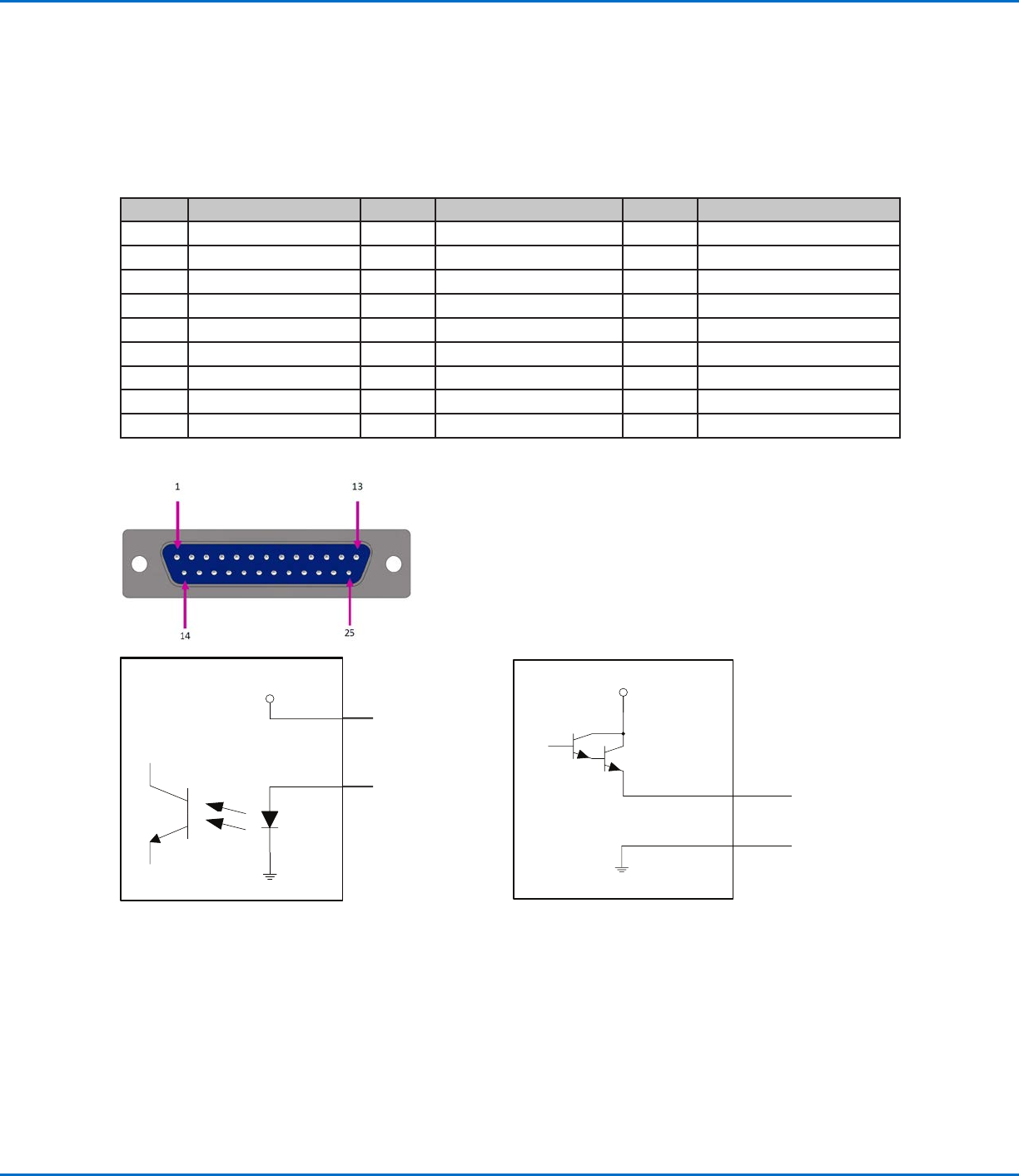

I/O Port (E/A Anschluss)
HINWEISE:
• Ausgänge sind auf 125 mA begrenzt.
• Ausgang der Versorgungsspannung +24 VDC ist auf 3,0 A begrenzt.
Pin Beschreibung Pin Beschreibung Pin Beschreibung
1 Eingang 1 10 Nicht angeschlossen 19 Ausgang 6
2 Eingang 2 11 GND 20 Ausgang 7
3 Eingang 3 12 GND 21 Ausgang 8
4 Eingang 4 13 GND 22 Nicht angeschlossen
5 Eingang 5 14 Ausgang 1 23 Nicht angeschlossen
6 Eingang 6 15 Ausgang 2 24 +24 VDC
7 Eingang 7 16 Ausgang 3 25 +24 VDC
8 Eingang 8 17 Ausgang 4
9 Nicht angeschlossen 18 Ausgang 5
Technische Daten (Fortsetzung)
Eingangsbelegung
Ausgangsbelegung
Pin 25
Eingang X
+24V
Ausgang X
Pin 13
+24V
