Position Bildausschnitt Beschreibung

Line Acc (Linien-

beschleunigung)

Point to point Acc

(Geschwindig-keit

Punkt zu Punkt)

Stellt die Beschleunigungsrate für die Liniendosierung

(Linienbeschleunigung) oder Punkt-zu-Punktdosierung (Punkt-zu-

Punkt Beschleunigung) ein:

• Die Linienbeschleunigung ist die Dosiergeschwindigkeit

innerhalb eines Linienbefehls, zwischen den Anfangs- zu

Mittelpunkten, Anfangs- zu Endpunkten und den Mittel- zu

Mittelpunkten oder Mittel- zu Endpunkten.

• Punkt-zu-Punkt Beschleunigung ist die

Bewegungsgeschwindigkeit des Roboters zwischen zwei

Dosierpunkten.

Standard: 200 (mm/s

)

Bereich: 20–600 (mm/s

)

HINWEIS: Je höher die Beschleunigung ist, desto schneller wird

ein Programm laufen. Jedoch kann die Einstellung einer höheren

Beschleunigung die Dosiergenauigkeit beeinﬂussen.

VORSICHT

Der Roboter stellt seine Geschwindigkeit automatisch je nach der

Komplexität des Musters ein. Den Roboterr zu zwingen mit einer

höheren Geschwindigkeit zu laufen, kann Genauigkeitsverlust und

eine Unterbrechung des Betriebs zur Folge haben.

Offset Alarm

Stellt ein, wie viel Abweichung das System für Offsets zulässt. Die

Standardeinstellungen sind im Bildausschnitt abgebildet.

BEISPIEL: Wenn Offset Alarm aktiviert ist und das Ergebnis eines

automatischen Offsets, ausgeführt durch Anklicken von Nadel

Nullpunkterkennung oder Nadel XY Einstellung außerhalb der für

einen Offset Alarm angegebenen XYZ Werte, zeigt das Display einen

Alarm.

Language

(Sprache)

Stellt die Sprache der Benutzeroberﬂäche ein. Die Änderung wirkt

erst nach Systemneustart.

Siehe “Einstellen von Eingängen / Ausgängen” auf Seite58.

Park Position

(Parkposition)

Stellt die Position ein, bei der die Dosierspitze in die (1)

Reinigungsposition fährt oder (2) wenn der Befehl der Parkposition

in einem Programm vorkommt.

Klicken Sie Move, um die Düse auf die angezeigten Koordinaten

in die Parkposition zu bewegen. Um die Einstellungen zu ändern,

verfahren Sie die Düse zum neuen Standort und klicken Sie danach

auf SET, um den Standort als neue Parkposition festzulegen.

Tip Detect Device

(Düsendetektor)

Wird nur bei Bedarf zur manuellen Kalibrierung des Düse-zu-

Werkstück Offsets anstelle des Einrichtungsassistenten benutzt.

Siehe “Anhang B, Setupverfahren ohne Einrichtungsassistent” auf

Seite124.

Version

Zeigt die aktuelle Softwareversion an.

Fortsetzung auf der nächsten Seite

Zur Ansicht oder Änderung der Systemparameter (Fortsetzung)

System Setup Parameter und Bildschirmfelder (Fortsetzung)

GV Series Automatisiertes Dosiersystem

46 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

Position Bildausschnitt Beschreibung

Auto Purge

(Automatische

Reinigung

Run Limit

Fluid Working Life

(Materialhaltbarkeit

Um die automatische Reinigung, Programmdurchläufe oder

Materialhaltbarkeitsgrenzen für ein Programm einzustellen,

siehe “Wie stellt man automatisches Spülen (Auto-

Purge), Programmduchläufe (Program Cycle Limits) und

Materialhaltbarkeitsgrenzen (Fluid Working Life Limits) ein?” auf

Seite82.

Other (Sonstiges)

• Vorzyklus Initialisierung: Wenn ausgewählt, bewegt sich der Roboter vor

dem Start eines Zyklus in die Grund- oder HOME-Position (0,0,0).

• Nadel XY Anpassung: Aktiviert oder deaktiviert die Fähigkeit die Nadel-

XY-Achse zu justieren. Wenn Needle XY Adjust (Nadel-XY-Einstellung)

markiert ist, erscheint die Schaltﬂäche Needle XY Adjust (Nadel-XY-

Einstellung) auf dem Programmbildschirm.

• Düsendetektor: Zeigt an, dass das System den optionalen Düsendetektor

oder das Düsenausrichtungskit enthält. Wenn Düsendetektor aktiviert

ist, erscheint der Knopf Nadel Nullpunkt im Programmfenster und die

Fähigkeit wird im Erstinstallationsassistenten aktiviert. Wenn nicht, wird

sie im Assistenten deaktivert.

• 2D Code: Kreuzen Sie dieses Kästchen an, um die QR-Code Scan

Funktion zu aktivieren oder zu deaktivieren. Siehe “Anhang D, QR-Code

Scan Einrichtung” auf Seite134, um den QR-Code Scan zu aktivieren.

• Multi-Nadeln: Um mit mehr als einem Dosierer zu arbeiten (bis zu vier

Dosierer möglich), klicken Sie dieses Kästchen an. Siehe “Anhang E,

Multi-Nadel Einrichtung und Verwendung” auf Seite105 zum Einstellen

eines Multidosiersystems.

• Höhensensor: Falls das System den optionalen Höhensensor enthält,

markieren Sie dieses Kästchen. Vollständige Informationen bezüglich

des Höhensensors ﬁnden Sie “Anhang F, Höhensensor Einrichtung und

Verwendung” auf Seite142.

• Z zum Scharfstellen festlegen: Stellt ein, ob das System die momentane

Z-Höhe im Befehlsfenster erfasst. Siehe “Systemeinstellung Z-Höhenwerte

erfassen (Optional)” auf Seite60 für Einzelheiten.

• Modell Drop-Down Menü: Stellt die Konﬁguration der Dosiersoftware

ein; diese Einstellung muss mit der Systemkonﬁguration (Modell)

übereinstimmen. Alle Änderungen werden erst nach Neustart der Software

wirksam.

Expert

(Expertenmodus)

Nur für fortgeschrittene Benutzer.

Light (Licht) (if

present) (Falls

vorhanden)

• Standard: Erlaubt Ihnen, die Lichtstärke zu kontrollieren, wenn ein

externes System verwendet wird.

• Offset: Wenn das System im CCD Modus ist, ändert sich die

Lichtstärke automatisch, basierend auf den eingegebenen

Werten.

HINWEIS: Die Beleuchtungseinstellungen werden nur angezeigt,

wenn das optionale Beleuchtungszubehör installiert ist.

Zur Ansicht oder Änderung der Systemparameter (Fortsetzung)

System Setup Parameter und Bildschirmfelder (Fortsetzung)

GV Series Automatisiertes Dosiersystem

47www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

Kennwortschutz einstellen

Nutzen Sie das Kennwortfeld des Systemsetupschirms, um ein Passwort einzustellen oder zurückzusetzen. Der

Zweck eines Kennwortes ist es, die Systemeinstellungen vor unbefugtem Zugriff zu schützen.

HINWEISE:

• Die Standardeinstellung ist kein Kennwortschutz.

• Falls Sie Ihr Passwort vergessen haben, kontaktieren Sie Ihren Nordson EFD Vertreter für weitere Unterstützung.

• Ein Kennwort ist auf 16 Zahlen oder Stellen begrenzt.

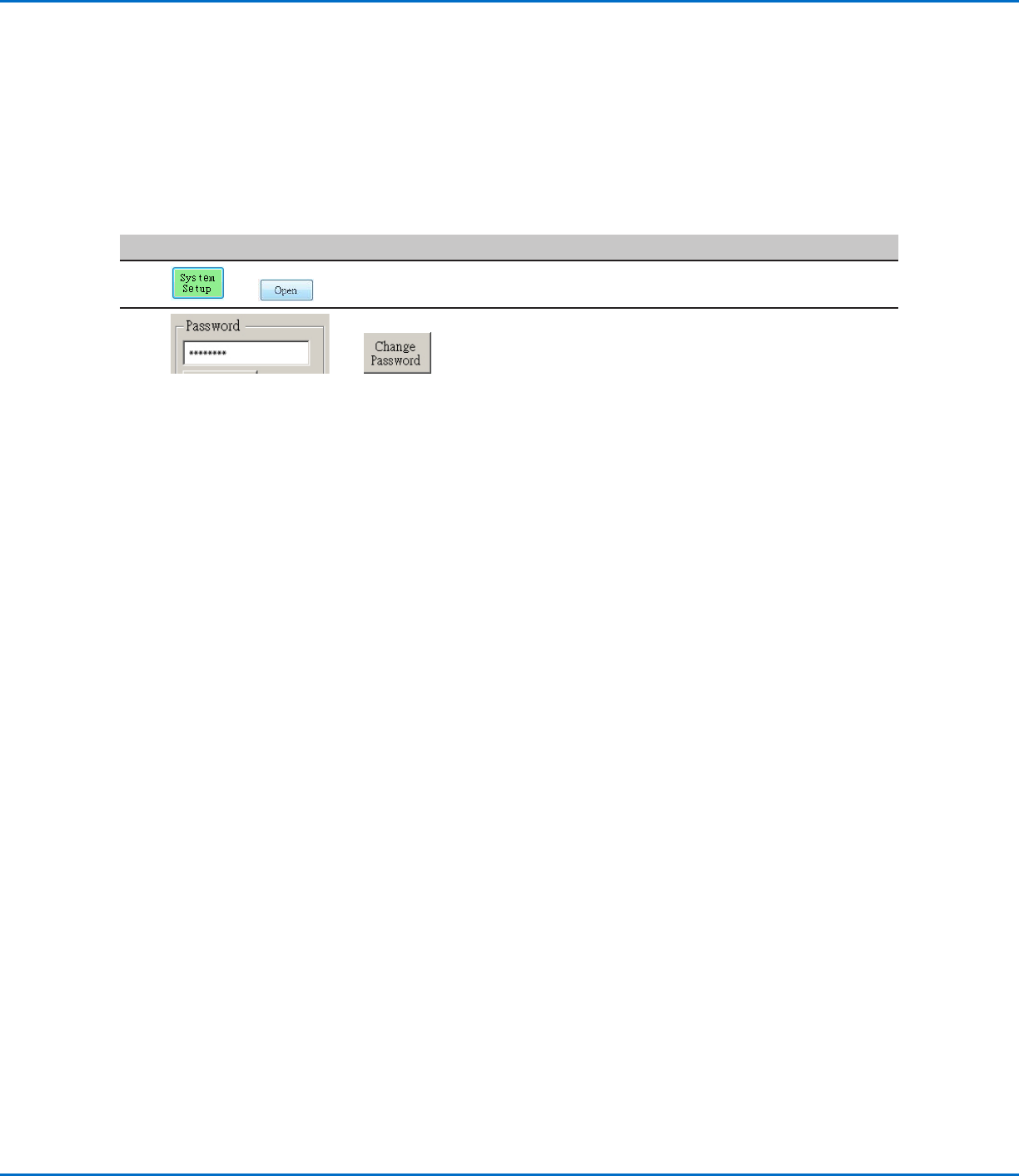

Klick Schritt

• Klicken Sie auf System Setup und dann auf Öffnen

• Unter Passwort, geben Sie ein Passwort ein oder leeren Sie

das Feld, um ein Passwort zu entfernen, klicken Sie dann auf

PASSWORT ÄNDERN.

Das System bestätigt die Passwortänderung und übernimmt

diese sofort:

- Wenn ein Passwort vergeben wurde, wird das System vor

dem Öffnen des System Einstellungen Bildschirms die

Eingabe des Passworts verlangen.

- Wurde das Passwort Feld freigelassen, wird zum Öffnen des

Systemsetup Bildschirms kein Passwort benötigt.
