AnhangC, Importieren von DXF-Dateien (Fortsetzung)
Verwenden der Option Sort Path By (Nach Pfad sortieren)
(Fortsetzung)
Beispiele, wie sich die Option Sort By Path (Pfad sortieren nach) auf den DXF-Import auswirkt
DXF-Reihe importieren: Sort By Path
(Nach Pfad sortieren) deaktiviert
A
B
C
D
1 2 3
4 5 6
7 8 9
DXF-Reihe importieren: Sort By Path X
(Nach Pfad X sortieren) aktiviert
A
1
3
4
5
6
7
8
9
10
11
12
13
B
DXF-Reihe importieren: Sort By Path Y
(Nach Pfad Y sortieren) aktiviert
21 3
4 576 8 9 1011 12 13 14 15
GV Series Automatisiertes Dosiersystem
134 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Anhang D, QR-Code Scan Einrichtung
Programme können mit einem QR-Code gestartet werden. Damit das System ein Programm über einen QR-Code
startet, müssen die folgenden Maßnahmen erfolgen:
• Für das Werkstück muss ein QR-Code auf der Oberfläche der Roboterfixierplatte vorhanden sein (z. B. direkt
auf dem Werkstück oder an der Halterung).
• Der QR Scan muss aktiviert sein und jeder QR muss einem Programm zugeordnet sein. Lesen Sie die unten
beschriebenen Schritte.
HINWEIS: Barcodes werden nicht unterstützt.
Schritte zur Aktivierung des QR-Code Scan
# Klick Schritt Referenzbild
1
>
• Klicken Sie auf den SYSTEM MENÜ Reiter
und dann auf ÖFFNEN.
2
• Setzen Sie ein Häkchen bei 2D CODE, um
den QR-Code Scan zu aktivieren.
3
>
• Klicken Sie auf den KAMERA Reiter
und dann auf Setup oben auf dem
Kamerabildschirm.
Das Kamerasetup Fenster erscheint.
4
>
• Klicken Sie auf den 2D Code Reiter, um die
Code-Setup Felder zu öffnen und setzen Sie
dann ein Häkchen bei FUNKTION aktiveren.
GV Series Automatisiertes Dosiersystem
135www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

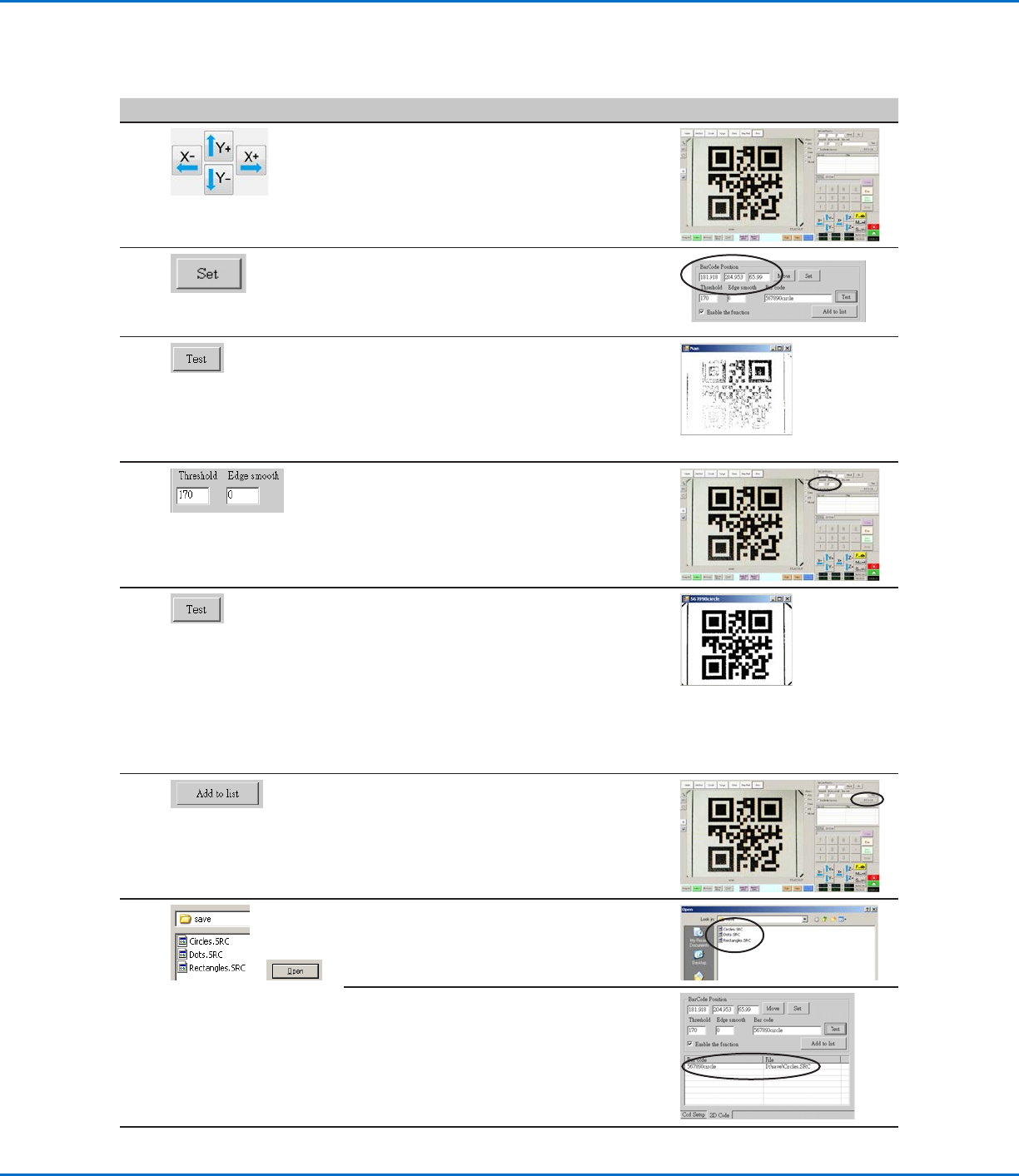

QR-Code einem Programm zuordnen
# Klick Schritt Referenzbild
1
• Bewegen Sie die Kamera, bis sie sich über
dem QR-Code befindet, den Sie einem
Programm zuordnen möchten.
2
• Klicken Sie auf SET, um die Position zu
dokumentieren.
Die Koordinaten der QR-Code Position
erscheinen im Barcode-Position Feld.
3
• Sobald der QR-Code sichtbar und scharf
fokussiert ist, klicken Sie auf TEST, um den
QR-Code zu scannen.
Wenn das System den QR-Code nicht
erkennen kann, taucht das Nan- Pop-Up
Fenster auf.
4
• Passen Sie die Werte SCHWELLE und
KANTEN GLÄTTEN an:
- SCHWELLE: Bereich = 0–255
- KANTEN GLÄTTEN: Bereich = 0–5
5
• Klicken Sie erneut auf Test.
Wenn das System den QR-Code richtig
erkannt hat, erscheint ein wie auf der rechten
Seite abgebildetes Fenster.
• Wiederholen Sie die Schritte 4–5, bis das
System den QR-Code erkennt. Nachdem der
QR-Code erkannt wurde, fahren Sie mit den
nächsten Schritten fort, um den Code einem
Programm zuzuordnen.
6
• Klicken Sie auf ZU LISTE HINZUFÜGEN.
Das Fenster für geöffnete Dateien erscheint.
7
>
• Wählen Sie das Dosierprogramm aus,
welches dem QR-Code zugeordnet werden
soll und klicken Sie dann auf ÖFFNEN.
Das Dosierprogramm ist nun dem QR-Code
zugeordnet.
Fortsetzung auf der nächsten Seite.
