GV Series Automatisiertes Dosiersystem 95 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung. I/O Port (E/A Ansch…
GV Series Automatisiertes Dosiersystem
94 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
2
1 3
1
7
Maximalspannung Maximalstrom
125 VAC 15A
250 VAC 10A
28 VDC 8A
Pin Beschreibung
1 NOM (mit Arbeitskontakt)
2 2 COM (Schnittstelle)
3 3 ERDE (Masse)
Pin 1
Pin 2
Pin 3
+24V
Relay
Ext. Steueranschluss
HINWEISE:
• Eingänge sind nicht polaritätsgebunden
• Das optionale Start- / Stopp Box Zubehör ermöglicht Eingangs- / Ausgangsverbindungen mit diesem Anschluss.
Siehe “Start / Stopp Box” auf Seite90 für die Teilenummern.
Pin Beschreibung
1 Erde
2 Startsignal
3 Motorstrom
4 Leerlauf
5 Ausführen / Lernen
6 Not-Halt-Taster
7 Not-Halt-Taster
Technische Daten (Fortsetzung)
Schaltpläne
Dosieranschluss
GV Series Automatisiertes Dosiersystem
95www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
I/O Port (E/A Anschluss)
HINWEISE:
• Ausgänge sind auf 125 mA begrenzt.
• Ausgang der Versorgungsspannung +24 VDC ist auf 3,0 A begrenzt.
Pin Beschreibung Pin Beschreibung Pin Beschreibung
1 Eingang 1 10 Nicht angeschlossen 19 Ausgang 6
2 Eingang 2 11 GND 20 Ausgang 7
3 Eingang 3 12 GND 21 Ausgang 8
4 Eingang 4 13 GND 22 Nicht angeschlossen
5 Eingang 5 14 Ausgang 1 23 Nicht angeschlossen
6 Eingang 6 15 Ausgang 2 24 +24 VDC
7 Eingang 7 16 Ausgang 3 25 +24 VDC
8 Eingang 8 17 Ausgang 4
9 Nicht angeschlossen 18 Ausgang 5
Technische Daten (Fortsetzung)
Eingangsbelegung
Ausgangsbelegung
Pin 25
Eingang X
+24V
Ausgang X
Pin 13
+24V
GV Series Automatisiertes Dosiersystem
96 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

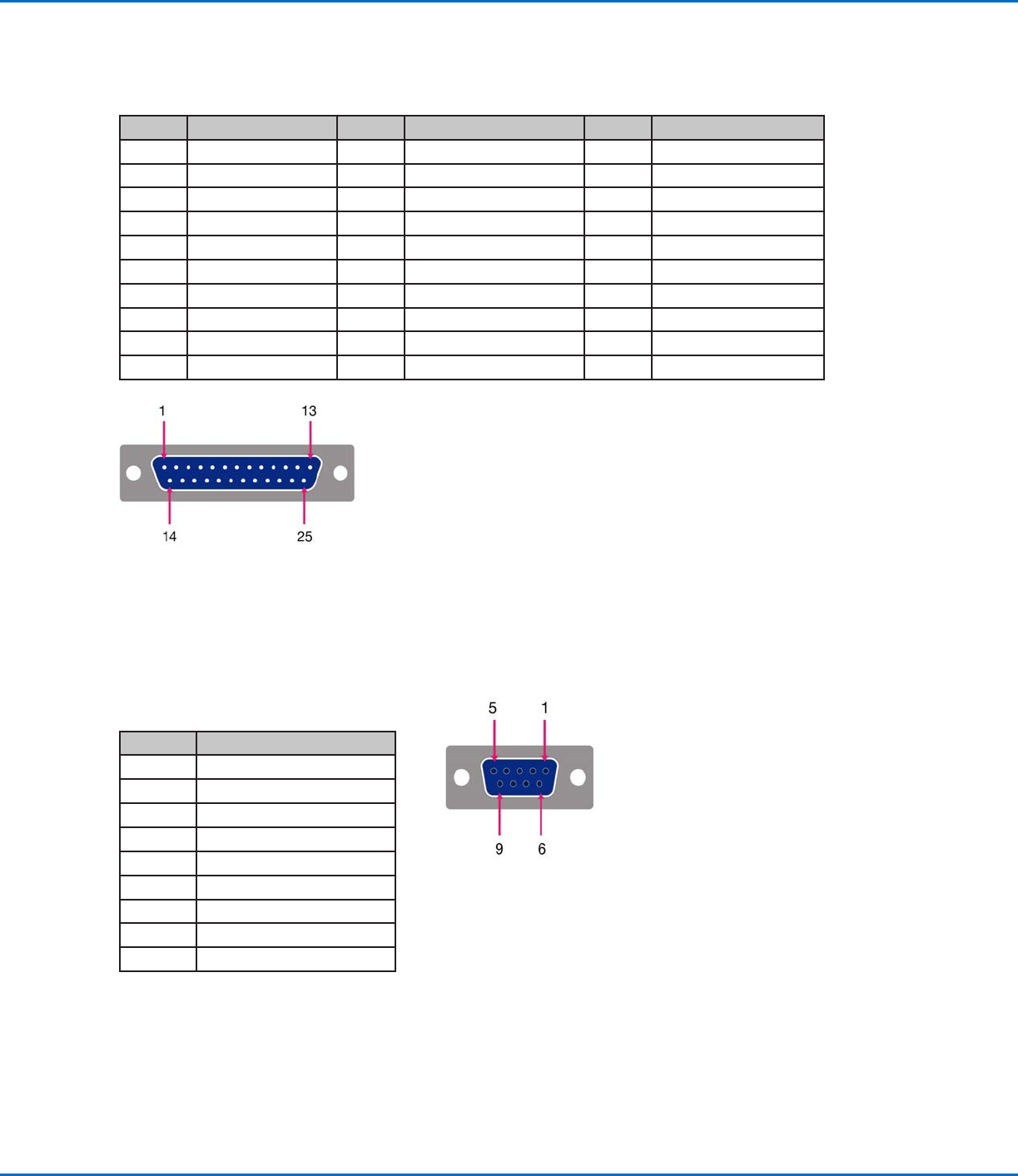

Home Sensor Anschluss
Pin Beschreibung
1 +5 VDC
2 Home_X
3 Home_Y
4 Home_Z
5 Home_U (R)
6 Home_V
7 Home_W
8 Nicht angeschlossen
9 GND
Motoranschluss (G4V)
Pin Beschreibung Pin Beschreibung Pin Beschreibung
1 X Motor_E 10 Z Motor_A 21 Nicht angeschlossen
2 X Motor_D 11 Z Motor_B 22 Nicht angeschlossen
3 X Motor_C 12 Z Motor_C 23 Nicht angeschlossen
4 X Motor_B 13 Z Motor_D 24 Nicht angeschlossen
5 X Motor_A 14 Z Motor_E 25 Nicht angeschlossen
6 Y Motor_E 15 Nicht angeschlossen
7 Y Motor_D 16 Nicht angeschlossen
8 Y Motor_C 17 Nicht angeschlossen
9 Y Motor_B 18 Nicht angeschlossen
10 Y Motor_A 20 Nicht angeschlossen
Technische Daten (Fortsetzung)
