GV Series Automatisiertes Dosiersystem
87www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

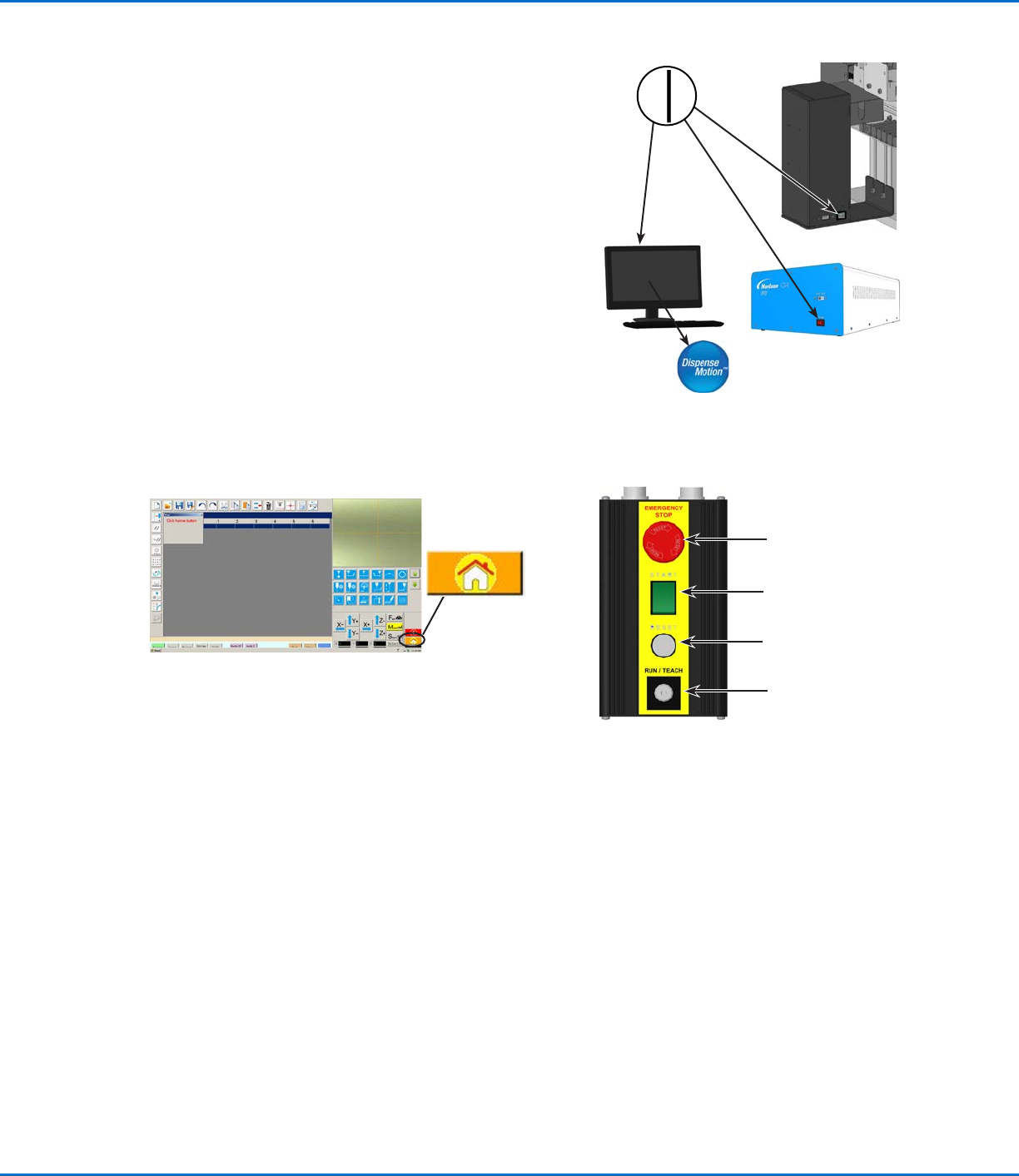

Betrieb
Nachdem das System installiert und programmiert wurde, sind die
einzigen erforderlichen Tätigkeiten des Bedieners, die Maschine
einzuschalten, das Programm für das Werkstück aufzurufen und das
System am Ende jeder Arbeitsperiode auszuschalten.
Starten des Systems und Ausführen eines
Programms
1. Schalten Sie die DispenseMotion-Steuerung, den Bildschirm und
den GV-Steuerkasten ein.
2. Auf der Start / Stopp-Box:
a. Sicherstellen, dass der NOT-HALT-Taster nicht gedrückt ist.
b. Den RUN / TEACH-Schalter in die Position TEACH stellen
(empfohlen zum Erstellen eines Programms).
3. Machen Sie einen Doppelklick auf das DispenseMotion Icon, um
die Dosiersoftware zu öffnen.
4. Klicken Sie auf HOME.
Der Roboter bewegt die Achsen in die Ausgangsposition (0, 0, 0)
und das System ist bereit.
5. Aktivieren Sie das Dosiersystem, einschließlich des Ventil
Controllers. Lesen Sie nach Bedarf die Betriebsanleitungen des
Dosierequipments.
6. Öffnen Sie die Programmdatei für Ihre Anwendung.
7. Legen Sie das Werkstück an die richtige Stelle auf der Fixierplatte.
8. Drücken Sie die START-Taste an der Start- / Stopp-Box oder
klicken Sie auf dem Bildschirm auf RUN.
9. Wenn nötig, sehen Sie in den Handbüchern des Dosiersystems
nach, um Material an die Dosiernadel zu bringen.
Not-Halt auslösen
1. Drücken Sie den NOT-HALT-Taster an der Start- / Stopp-Box.
2. Drücken Sie die RESET-Taste an der Start- / Stopp-Box, um die Motorleistung zurückzusetzen.
Informationen zum RUN / TEACH-Schalter
Auf der Start / Stopp-Box befindet sich ein RUN / TEACH-Schalter, mit dem die Betriebsart des Systems gewählt
wird. Wenn sich der RUN / TEACH-Schalter in der Position TEACH befindet, führt das System einen Dosierzyklus
durch, bei dem jedoch kein Material dosiert wird. Wenn sich der Schalter in der Position RUN befindet, werden die
Programme normal ausgeführt.
Start / Stopp Box
Not-Aus-Taster
START Taste
RESET Taste
RUN / TEACH Schalter
GV Series Automatisiertes Dosiersystem
88 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

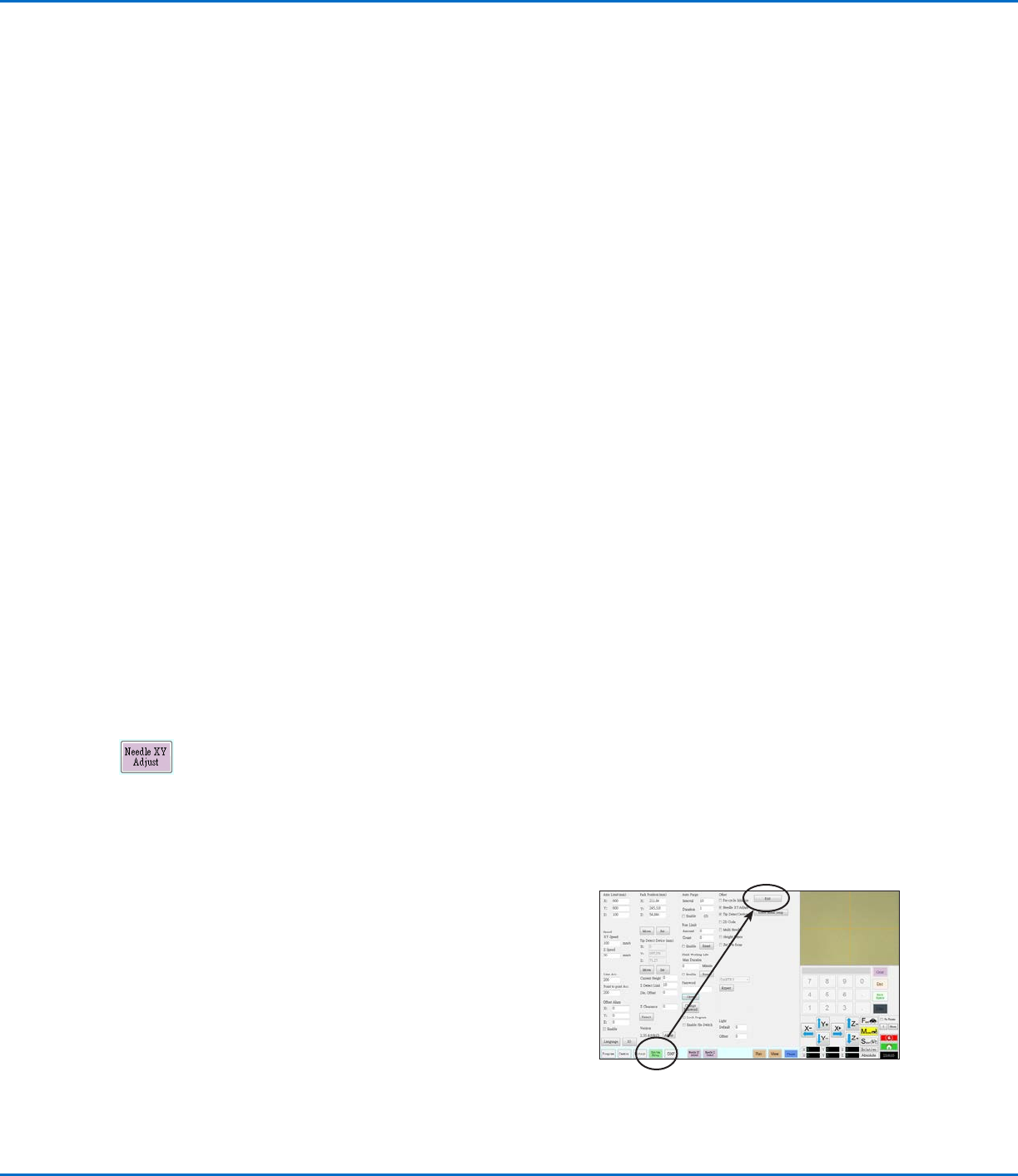

Ausführen eines Programms durch Scannen eines QR-Codes
VORAUSSETZUNGEN
QR-Code Scan ist aktiviert. Lesen Sie “Anhang D, QR-Code Scan Einrichtung” auf Seite134 zum Aktivieren des
QR-Code Scans.
Ein QR-Code, der einem Programm zugeordnet wurde, befindet sich auf der Arbeitsfläche des Roboters. Siehe
“Anhang D, QR-Code Scan Einrichtung” auf Seite134, um einen QR einem Programm zuzuordnen.
1. Positionieren Sie das Werkstück auf der Fixierplatte.
2. Drücken Sie die START-Taste an der Start-/Stopp-Box oder klicken Sie auf dem Bildschirm auf RUN.
Das System bewegt sich an die vorgegebene Position, an der sich der QR-Code befindet, scannt den QR-
Code, öffnet das zugeordnete Programm und führt es aus.
Pause während eines Dosierzyklus
Die START-Taste an der Start- / Stopp-Box kann jederzeit gedrückt werden, um das System während eines
Dosierzyklus anzuhalten. Das System bleibt an seiner aktuellen Position stehen.
HINWEIS: Wenn das System pausiert wird während der Dosierer geöffnet ist, wird die Integrität des Musters
gefährdet.
Spülen des Systems
Verwenden Sie je nach Bedarf eine der folgenden Methoden, um das System zu spülen:
• Klicken Sie auf SYSTEM SETUP > IO und dann auf den Ausgang, der als Dosieranschluss für Ihr System
eingestellt ist. Klicken Sie erneut auf den Ausgang des Dosieranschlusses, um den Spülvorgang zu beenden.
• Klicken Sie auf CAMERA > SETUP, geben Sie einen Wert für ON TIME ein und klicken Sie dann auf FLUID. Das
Ventil wird für die unter On Time eingegebene Zeitdauer gespült.
HINWEIS: Sie können das System so einstellen, dass es automatisch spült. Siehe “Wie stellt man automatisches
Spülen (Auto-Purge), Programmduchläufe (Program Cycle Limits) und Materialhaltbarkeitsgrenzen (Fluid Working
Life Limits) ein?” auf Seite82.
Offsets aktualisieren
Nachdem über mehrere Stunden eine Programmierung wiederholt gelaufen ist, klicken Sie auf NADEL Z
ERKENNUNG (Systeme mit Düsendetektor) oder NADEL XY ANPASSUNG (Systeme ohne Düsendetektor),
um das System zu aktualisieren und die feinen Abweichungen zu kompensieren, die nach langer Laufzeit
entstehen.
Siehe “Wie das System auf Needle Z Detect or Needle XY Adjust reagiert” auf Seite57 für eine detaillierte
Beschreibung der Systemreaktionen auf die Auswahl Nadel XY Anpassung
Abschalten des Systems
1. Klicken Sie auf SYSTEM SETUP > EXIT, um die DispenseMotion
Software zu schließen. Falls Sie aufgefordert werden eine Datei
zu speichern, wählen Sie YES (Ja) oder NO (Nein).
2. Schalten Sie die folgenden Bestandteile ab, falls zutreffend:
• DispenseMotion Controller
• Monitor
• GV-Steuerbox
3. Sehen Sie im Betriebshandbuch für spezielle Instruktionen zum
Abschalten des Systems nach.
GV Series Automatisiertes Dosiersystem
89www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

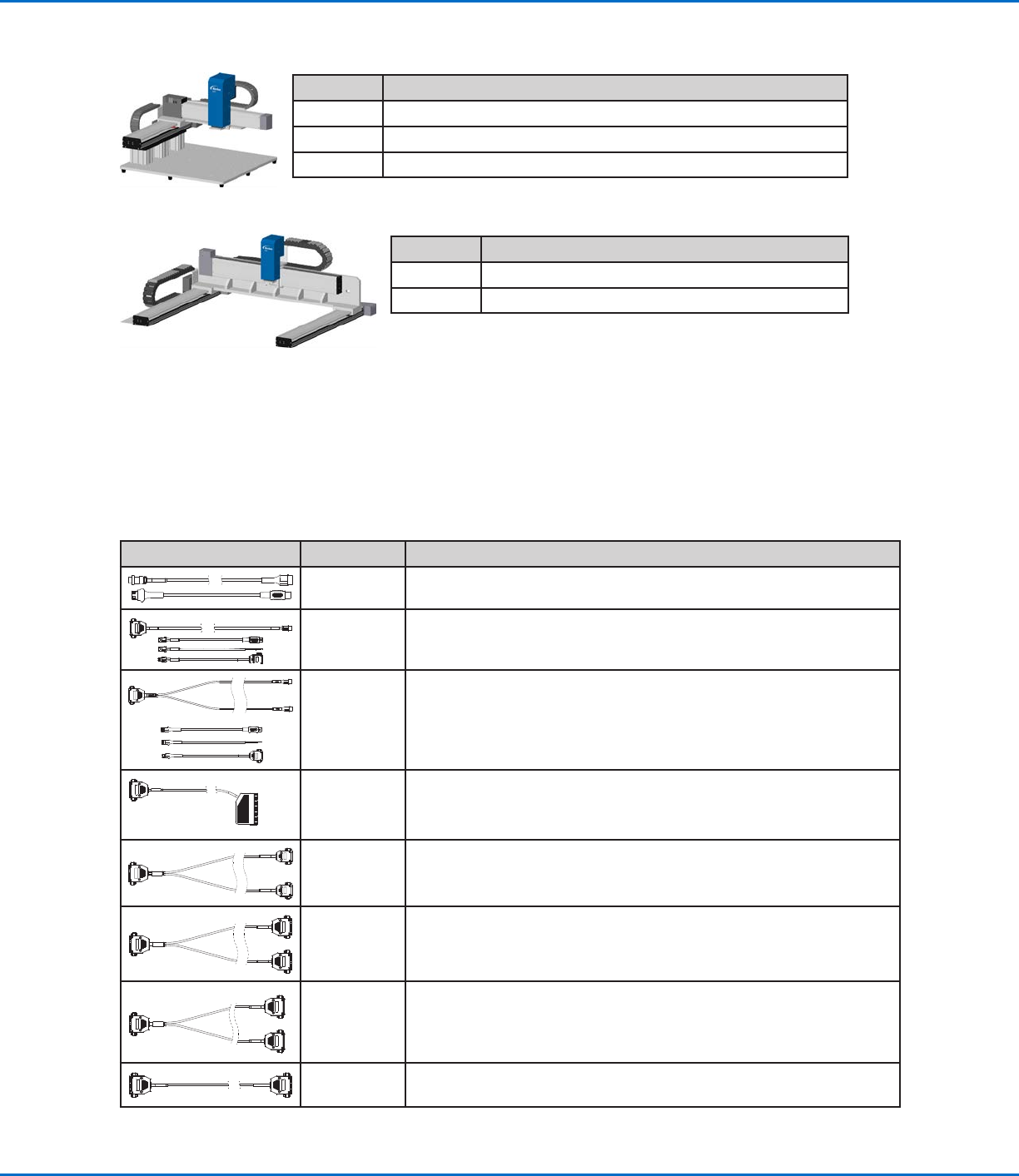

Zubehör
Vorkonfigurierte Anschlusskabel
Teil Artikel-Nr. Beschreibung
7360551 Standardkabel zum Verbinden von Dosierer und Kamera
7360761
Einzelkabel zwischen Dosierer und Roboter (bietet verschiedene
Anschlussmöglichkeiten für verschiedene Dosierer / Controller)
7360554
Doppelkabel zum Anschluss von zwei Dosierern / Controllern an den
Roboter
:
7362573
I/O Schnittstellenkabel zwischen dem ValveMate
™
8000 und dem
Roboter falls die Nutzung aller vier (4) ValveMate 8000-Kanäle
erforderlich ist.
7360558
Kabel mit zwei Steckverbindern zum Anschließen von bis zu zwei PICO
Toµch Controllern an den Roboter
7362356
Verbindungsdoppelkabel zum Anschluss von bis zu zwei Liquidyn
®
V10
Controllern an den Roboter
7362357
Verbindungsdoppelkabel zum Anschluss von bis zu zwei Liquidyn V200
Controllern an den Roboter
7362373
Einzelkabel zum Anschluss eines Liquidyn V200 Controllers an den
Roboter
Artikelnummern
Artikel-Nr. Beschreibung
7363644 Roboter, G4V, 400 x 400 x 100 mm, 100 mm Sockel
7363645 Roboter, G4V, 400 x 400 x 100 mm, 150 mm Sockel
7363646 Roboter, G4V, 400 x 400 x 100 mm, 250 mm Sockel
Artikel-Nr. Beschreibung
7363647 Roboter, G8V, 800 x 800 x 100 mm, 100mm Sockel
7363648 Roboter, G8V, 800 x 800 x 100 mm, 150mm Sockel
