GV Series Automatisiertes Dosiersystem
91www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Linsenset
Das Linsenset enthält Linsen für die Hochpräzisionskamera mit verschiedenen Brennweiten, Sichtfenstern etc.
Teil Artikel-Nr. Beschreibung
7360867 Linsenzubehörset, Hochpräzisionskamera
OptiSure-Software-Schlüssel
Die OptiSure Automated Optical Inspection (AOI) Software von Nordson EFD ist innerhalb der aktuellen
DispenseMotion Software als optionales Add-on verfügbar. Die AOI-Funktion prüft mit außergewöhnlicher Sicherheit
die Breite und den Durchmesser der dosierten Flüssigkeit und bestimmt, ob die Dosieranforderungen erfüllt wurden.
Die OptiSure-Funktion umfasst außerdem erweiterte Funktionen zur Vergrößerung von Markierungsbildern, um sie
für das System leichter auffindbar zu machen.
Teil Artikel-Nr. Beschreibung
7365229 Software-Schlüssel, OptiSure Automated Optical Inspection (AOI)
Zubehör (Fortsetzung)
GV Series Automatisiertes Dosiersystem
92 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

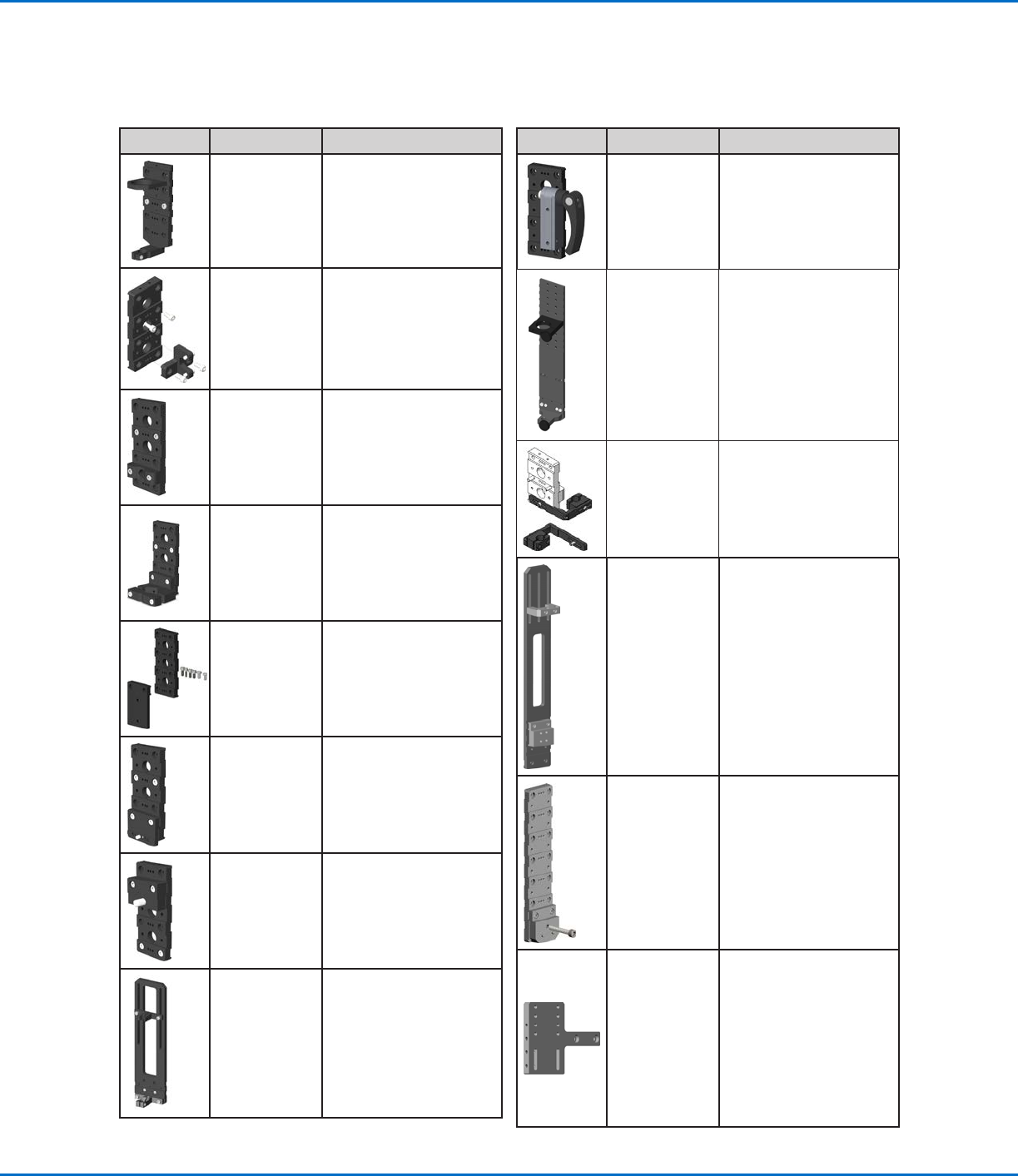

Zubehör (Fortsetzung)
Teil Artikel-Nr. Beschreibung
7360610
Montagehalterung
Kartusche
7361815
Montagehalterung für
PICO Pμlse Ventile
7360613
Montagehalterung
für alle Ventile mit
Montagebohrungen
(Ventile der Serien 752,
725, 741, 736, 781, 787
und 782).
7361758
Universelle Ventil-
Montagehalterung
für alle Ventile ohne
Montagebohrungen
(Ventile der Serien 702,
754, 794 und 784S-SS).
7363518
Adapter für 794-TC
Serienventile
7361114
Montagehalterung
für Ventile der Serien
xQR41 und 745
7361757
Montagehalterung für
Radialventile
7360952
Montagehalterung für
Ultimus
™
IV Dosierer
Montagehalterungen
Teil Artikel-Nr. Beschreibung
7362177
Montagehalterung für
Liquidyn P-Jet und
P-Dot Ventile
7360796 Equalizer
™
bracket
7360609
EV Series simple vision
bracket
7364423
Montagehalterung
797PCP (Einzelpumpe)*
*Für G8V-Roboter,
ebenfalls P/N 7364856
verwenden
7364529
Montagehalterung
797PCP-2K
(Zweikomponenten-
Pumpe)*
*Für G8V-Roboter,
ebenfalls P/N 7364856
verwenden
7364856
Kamerahalterung,
797PCP / 797PCP-2K*
*Bei G8V-Robotern,
erforderlich für P/N
7364423 oder P/N
7364529. Diese
Halterung wird an
der Roboterkamera
befestigt.
GV Series Automatisiertes Dosiersystem
93www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Abmessung
G4V
100 mm Sockel
G4V
150 mm Sockel
G4V
250 mm Sockel
G8V
100 mm Sockel
G8V
150 mm Sockel
A (Breite) 937 mm (37") 937 mm (37") 937 mm (37") 1,581 mm (62") 1,581 mm (62")
B (Höhe) 561 mm (22") 611 mm (24") 711 mm (28") 650 mm (26") 700 mm (28")
C (Tiefe) 760 mm (30") 760 mm (30") 760 mm (30") 1,190 mm (47") 1,190 mm (47")
HINWEIS: Diese Abmessungen schließen die DispenseMotion-Steuerung, die Befestigungsplatte und die Sockel
ein.
Lochschablone für Befestigungslöcher für Roboterfüße
Nutzen Sie diese Schablone, um die Montagebohrungen für die Roboterfüße vorzunehmen.
6 x M5 Gewindebohrungen
Abmessung G4V G8V
A
(Mitte zu
Mitte)
709mm
(28")
n/a
B
(Mitte zu
Mitte)
326mm
(13")
n/a
G4V
A
G8V
B
C
B
A
B
C
A
Technische Daten
Abmessungen
