Anhang D, QR-Code Scan Einrichtung
Programme können mit einem QR-Code gestartet werden. Damit das System ein Programm über einen QR-Code
startet, müssen die folgenden Maßnahmen erfolgen:
• Für das Werkstück muss ein QR-Code auf der Oberfläche der Roboterfixierplatte vorhanden sein (z. B. direkt
auf dem Werkstück oder an der Halterung).
• Der QR Scan muss aktiviert sein und jeder QR muss einem Programm zugeordnet sein. Lesen Sie die unten
beschriebenen Schritte.
HINWEIS: Barcodes werden nicht unterstützt.
Schritte zur Aktivierung des QR-Code Scan
# Klick Schritt Referenzbild
1
>
• Klicken Sie auf den SYSTEM MENÜ Reiter
und dann auf ÖFFNEN.
2
• Setzen Sie ein Häkchen bei 2D CODE, um
den QR-Code Scan zu aktivieren.
3
>
• Klicken Sie auf den KAMERA Reiter
und dann auf Setup oben auf dem
Kamerabildschirm.
Das Kamerasetup Fenster erscheint.
4
>
• Klicken Sie auf den 2D Code Reiter, um die
Code-Setup Felder zu öffnen und setzen Sie
dann ein Häkchen bei FUNKTION aktiveren.
GV Series Automatisiertes Dosiersystem
135www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
QR-Code einem Programm zuordnen
# Klick Schritt Referenzbild
1
• Bewegen Sie die Kamera, bis sie sich über
dem QR-Code befindet, den Sie einem
Programm zuordnen möchten.
2
• Klicken Sie auf SET, um die Position zu
dokumentieren.
Die Koordinaten der QR-Code Position
erscheinen im Barcode-Position Feld.
3
• Sobald der QR-Code sichtbar und scharf
fokussiert ist, klicken Sie auf TEST, um den
QR-Code zu scannen.
Wenn das System den QR-Code nicht
erkennen kann, taucht das Nan- Pop-Up
Fenster auf.
4
• Passen Sie die Werte SCHWELLE und
KANTEN GLÄTTEN an:
- SCHWELLE: Bereich = 0–255
- KANTEN GLÄTTEN: Bereich = 0–5
5
• Klicken Sie erneut auf Test.
Wenn das System den QR-Code richtig
erkannt hat, erscheint ein wie auf der rechten
Seite abgebildetes Fenster.
• Wiederholen Sie die Schritte 4–5, bis das
System den QR-Code erkennt. Nachdem der
QR-Code erkannt wurde, fahren Sie mit den
nächsten Schritten fort, um den Code einem
Programm zuzuordnen.
6
• Klicken Sie auf ZU LISTE HINZUFÜGEN.
Das Fenster für geöffnete Dateien erscheint.
7
>
• Wählen Sie das Dosierprogramm aus,
welches dem QR-Code zugeordnet werden
soll und klicken Sie dann auf ÖFFNEN.
Das Dosierprogramm ist nun dem QR-Code
zugeordnet.
Fortsetzung auf der nächsten Seite.
Anhang D, QR-Code Scan Einrichtung (Fortsetzung)
GV Series Automatisiertes Dosiersystem
136 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

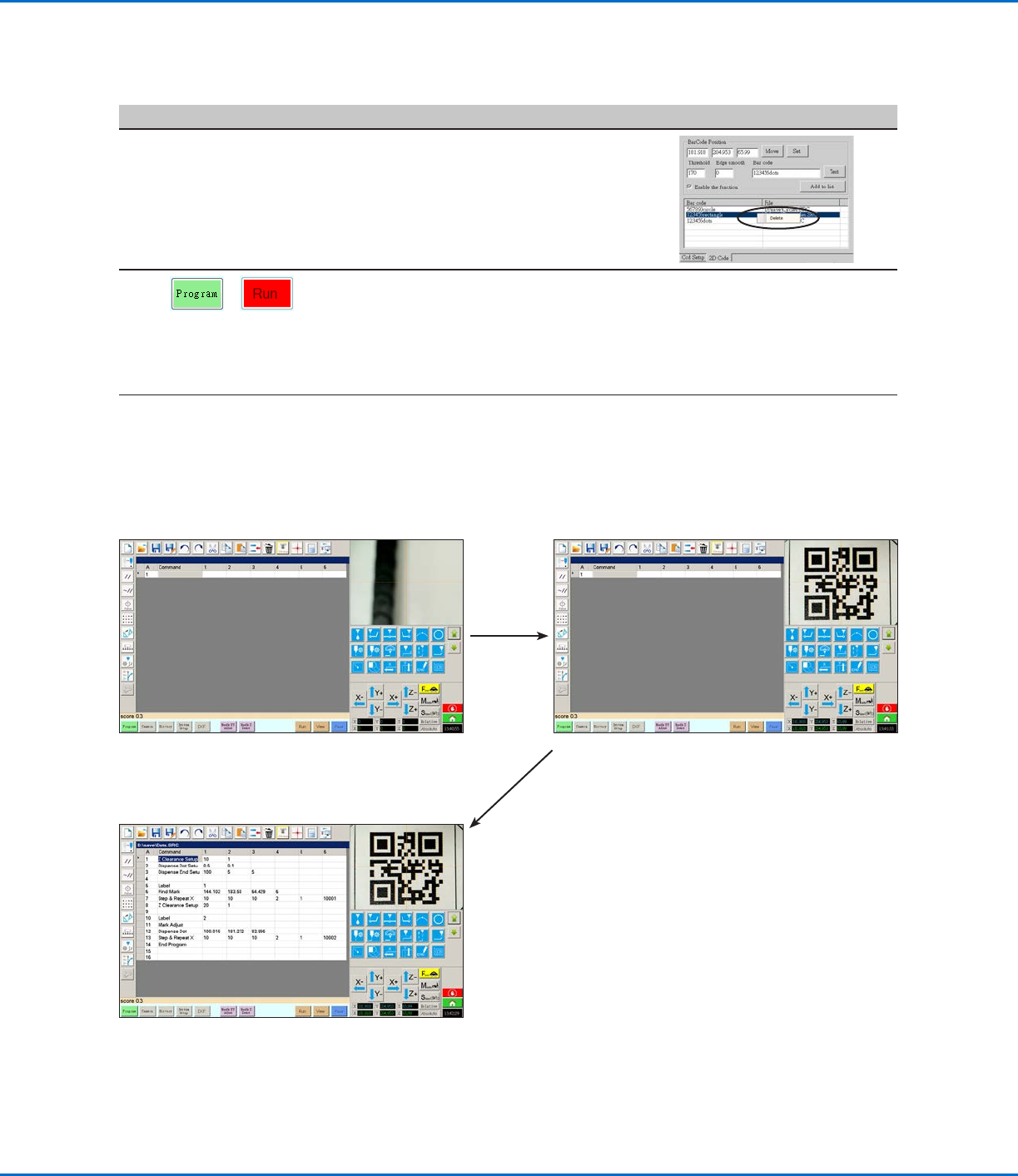

Anhang D, QR-Code Scan Einrichtung (Fortsetzung)
QR-Code einem Programm zuordnen (Fortsetzung)
# Klick Schritt Referenzbild
8
• Fügen Sie je nach Bedarf weitere QR-Codes
hinzu.
• Um einen QR zu entfernen, machen Sie
einen Rechtsklick auf QR-Code und klicken
Sie danach auf LÖSCHEN.
9
>
• Kehren Sie zum PROGRAMM Bildschirm
zurück und klicken Sie dann auf STARTEN,
um das Programm zu testen.
Das System findet den QR-Code, scannt ihn,
öffnet das zugeordnete Programm und führt
es aus.
Beachten Sie die
Beispielscreenshots.
Das System ist nun für den QR-Code Scan
bereit. Siehe “Ausführen eines Programms
durch Scannen eines QR-Codes” auf
Seite88 für den Betriebsablauf.
1. Klicken Sie auf PROGRAMM und danach auf STARTEN
um das Programm zu testen.
2. Das System bewegt sich zum QR-Code und scant ihn.
Das System öffnet das Programm und führt es aus.
