GV Series Automatisiertes Dosiersystem

80 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

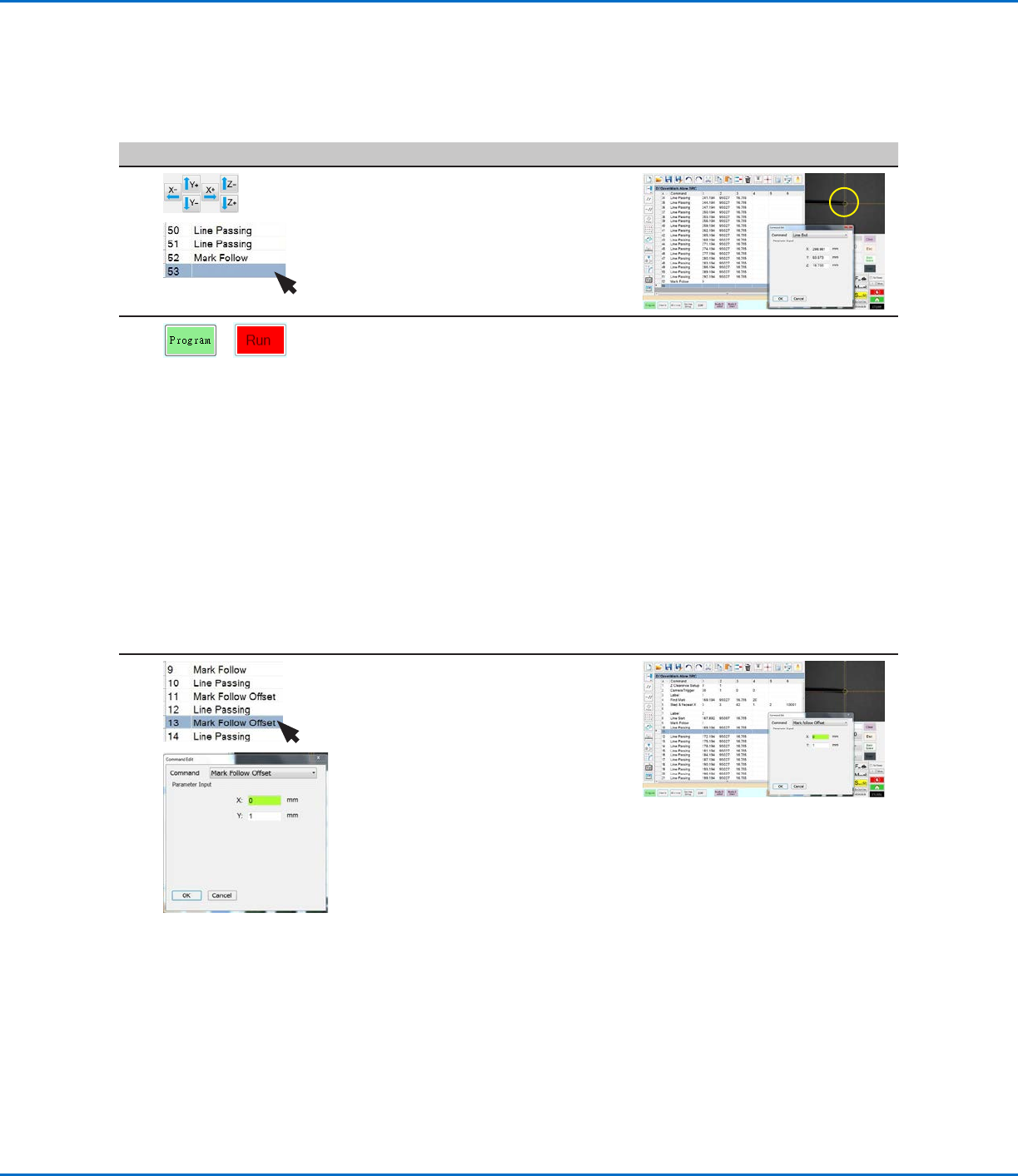

# Klick Schritt Referenzbild

• Bewegen Sie die Kamera auf die rechte

Seite der gebogenen Linie und fügen

Sie einen LINE END (LINIENENDE)

Befehl ein.

• Fügen Sie einen END PROGRAM

(PROGRAMMENDE) Befehl ein.

• Kehren Sie zum Fenster PROGRAM (PROGRAMM) zurück und klicken Sie dann

auf RUN (AUSFÜHREN), um das Programm zu testen.

Das System sollte zu dem für dieses Programm erstellte Find Mark (Markierung

suchen) Bild gehen, und dann den Step & Repeat X (Schritt & Wiederholung X)

in X-Richtung 42 Mal in einem Abstand von jeweils 3 mm ausführen. Jeder Step

& Repeat X (Schritt & Wiederholung X) Befehl richtet sich an der Mitte der Linie

aus. Sobald dies erfolgt ist, dosiert das System entlang der Kurvenlinie.

HINWEISE:

- Klicken Sie auf VIEW (ANSICHT), wenn Sie sich das Muster ansehen

möchten, bevor es ausgeführt wird.

- Da die Linie für dieses Beispiel ziemlich gerade ist, funktioniert dieses

Programm an dieser Stelle nur mit einem Mark Follow (Markierung folgen)

Befehl. Für engere Kurven wird der Mark Follow Offset (Markierung folgen

Offset) Befehl benötigt. Fahren Sie mit dem nächsten Schritt fort, um zu

erfahren, wie Sie den Mark Follow Offset (Markierung folgen Offset) Befehl für

engere Kurven verwenden können.

Wenn der Bedarf für eine Linie mit einer

engeren Kurve besteht:

• Fügen Sie einen MARK FOLLOW

OFFSET (MARKIERUNG FOLGEN

OFFSET) Befehl ein und geben Sie

X- oder Y-Offset-Werte ein, die auf alle

nachfolgenden Befehle angewendet

werden sollen.

• Fügen Sie bei Bedarf weitere MARK

FOLLOW OFFSET (MARKIERUNG

FOLGN OFFSET) Befehle ein, um

das gewünschte Dosierergebnis zu

erreichen.

HINWEISE:

- Um die Wirkung eines Mark Follow

Offset (Markierung folgen Offset)

Befehls aufzuheben, geben Sie

einen weiteren Mark Follow Offset

(Markierung folgen Offset) Befehl ein,

bei dem die X- und Y-Werte auf 0

gesetzt werden.

- Wenn Sie dieses Beispiel mit einer

weiten Kurve testen, müssen Sie es

möglicherweise mit einer tieferen

Kurve neu erstellen.

Verwenden von Mark Follow (Markierung folgen) zum Dosieren

entlang einer gebogenen Linie (Fortsetzung)

Mark Follow (Markierung folgen) und / oder Mark Follow Adjust (Markierung folgen einrichten) in

einem Programm verwenden (Fortsetzung)

GV Series Automatisiertes Dosiersystem

81www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

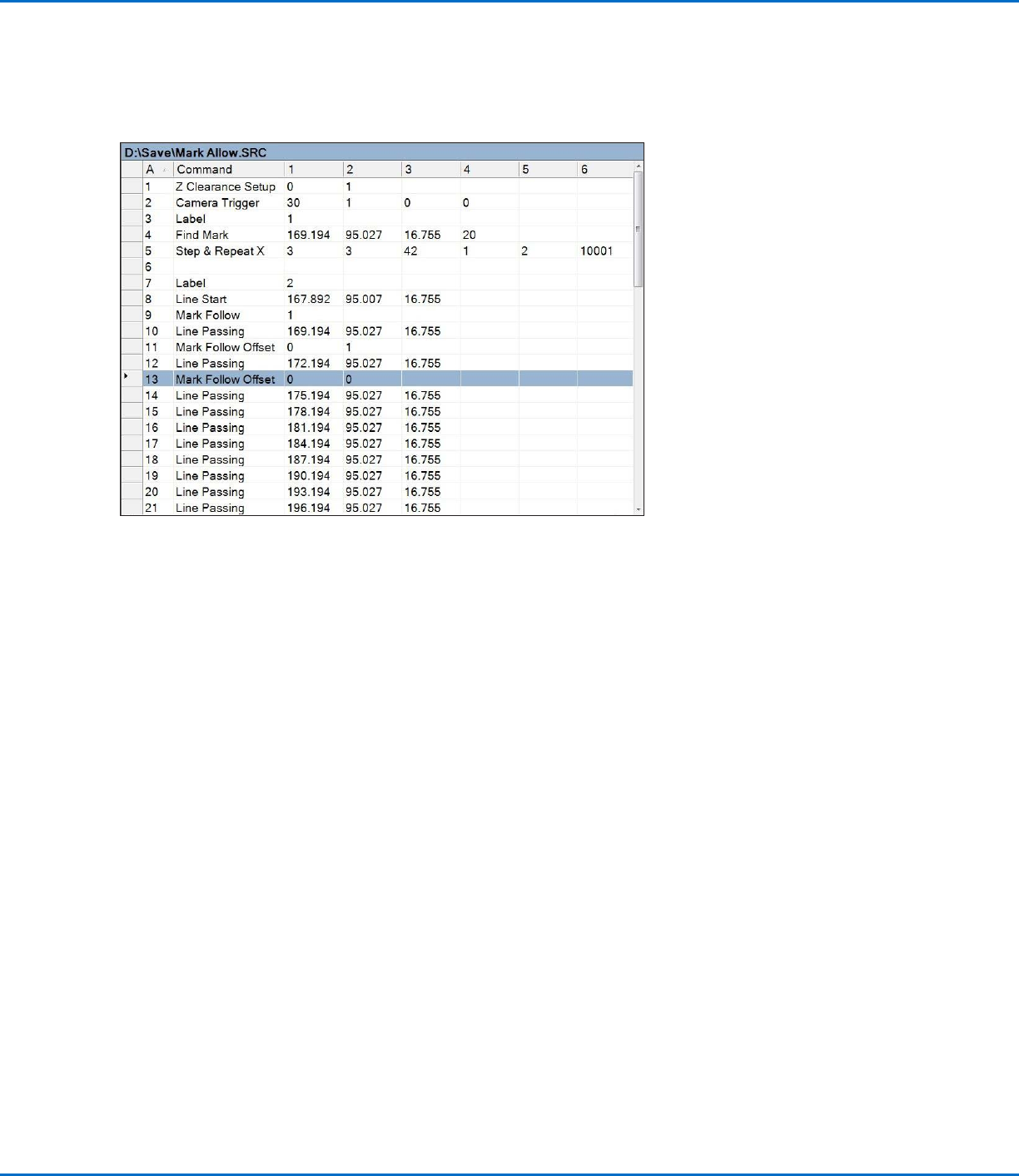

Beispielprogramm mit den Find Mark (Markierung suchen), Mark Follow (Markierung

folgen) und Mark Follow Adjust (Markierung folgen einrichten) Befehlen

Verwenden von Mark Follow (Markierung folgen) zum Dosieren

entlang einer gebogenen Linie (Fortsetzung)

Mark Follow (Markierung folgen) und / oder Mark Follow Adjust (Markierung folgen einrichten) in

einem Programm verwenden (Fortsetzung)

GV Series Automatisiertes Dosiersystem

82 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

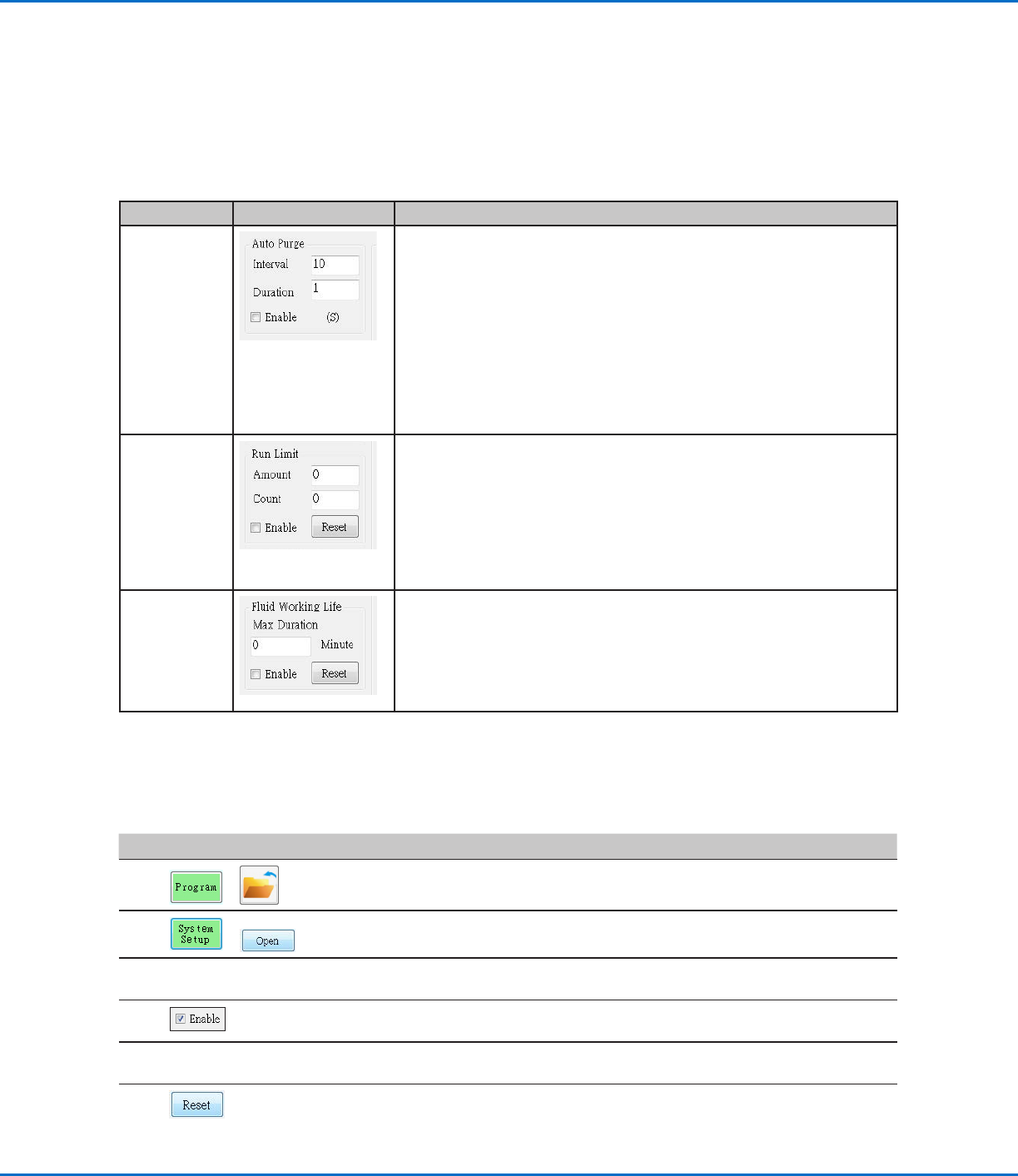

Wie stellt man automatisches Spülen (Auto-Purge),

Programmduchläufe (Program Cycle Limits) und

Materialhaltbarkeitsgrenzen (Fluid Working Life Limits) ein?

Der Systemsetup Bildschirm enthält die folgenden automatischen Funktionen, die auf jedes Programm angewendet

werden können. Diese Funktionen arbeiten nur korrekt, wenn die folgende Bedingungen eingehalten werden:

• Das Enable (aktivieren) Kästchen für die Funktion ist aktiviert.

• Das Programm ist gesperrt (Siehe “Wie sperre oder entsperre ich ein Programm?” auf Seite65).

Funktion Screen Capture Beschreibung

Auto Purge

(Autom-

atisches

Spülen)

Falls Auto Purge aktiviert ist, führt das System eine automatische

Wertezurücksetzung an der Parkposition durch und verwendet dazu die

Werte, die für Intervale und Dauer eingegeben wurden.

• Intervale: Stellt ein, wie lange das System stillstehen muss (robot

START button not pressed), bevor die automatische Reinigung

beginnt.

• Dauer: Stellt ein, wie lange das System reinigt.

BEISPIEL: Wenn die automatische Reinigung mit den links abgebildeten

Werten aktiviert ist, gibt das System nach 10 Minuten an der bestimmten

Parkposition für 1 Sekunde Material ab.

Run Limit

(Laufgrenze)

Wenn eine Laufgrenze für ein Programm aktiviert ist, wird die Anzahl

der Programmdurchläufe (Programmzyklus genannt) gezählt und

entsprechend der mit Amount und Count gesetzten Werte begrenzt.

• Amount: Stellt die Anzahl ein, wie oft ein Programm laufen soll.

• Count: Zeigt an, wie oft ein Programm bereits gelaufen ist.

Um Count (Anzahl) auf 0 zurückzusetzen, klicken Sie auf RESET

(ZURÜCKSETZEN).

Fluid Working

Life (Material-

lebensdauer)

Falls Fluid Arbeitsdauer aktiviert ist, wird damit festgelegt, wie viele

Minuten das Fluid maximal im System verbringt (auch bekannt als

Topfzeit). Wenn der für die maximale Dauer eingegebene Wert erreicht

ist, zeigt das System einen Indikator an, beendet aber nicht die

Operation.

Um die maximale Laufzeit auf 0 zurückzusetzen, klicken Sie auf RESET.

VORAUSSETZUNGEN

 Das System ist richtig eingestellt. Siehe “Aufbau und Kalibrieren des Systems (Voraussetzung)” auf Seite48.

 Das Programm, bei dem Sie die Auto Purge, Run Limit oder Fluid Working Life Einstellungen anwenden

möchten, ist vollständig und arbeitet ordnungsgemäß.

Klick Schritt

• Klicken Sie auf PROGRAMM > ÖFFNEN, um das Programm zu öffnen, das

aktualisiert werden soll.

• Klicken Sie auf SYSTEM SETUP und dann auf OPEN.

• Sehen Sie sich für das Einstellen von Auto Purge, Run Limit oder Fluid Working

Life, die obere Tabelle an.

• Klicken Sie auf das ENABLE Kästchen, um die gewünschte Funktion des

geöffneten Programms zu bearbeiten.

• Sperren Sie das Programm (siehe “Wie sperre oder entsperre ich ein Programm?”

auf Seite65).

• Um einen Programmzyklus erneut zu starten, nachdem die Werte der Laufgrenze

oder die Werte der Materialhaltbarkeitsdauer überschritten wurden, wiederholen

Sie die Schritte 1–2, geben Sie das Passwort ein und klicken Sie dann auf RESET.
