Über Markierungen
Um zu erkennen, ob ein Werkstück vorhanden ist oder um seine Ausrichung auf der Fixierplatte zu bestimmen,
benutzt das System Markierungen und Referenzmarkierungen. Markierungen sind von der Kamera geschossene
Referenzbilder (Bilder eines kleinen Bereichs auf dem Werkstück), die in dem Bereich abgelegt sind, der sich
Markierungsbibliothek nennt. Die Markierungsbibliothek taucht im zweiten Ansichtsbildschirm auf, wenn das Kamera
Ikon ausgewählt ist. Die gespeicherten Bilder sind in der Markierungsbibliothek in Bildspeicherplätzen abgebildet.
Bildspeicherplätze sind leer, wenn sie keine gespeicherten Bilder enthalten.
Eine Markierung ist ein einzelnes Bild, das das System benutzt, um eine bestimmte Stelle auf dem Werkstück zu
finden. Referenzmarkierungen sind zwei Markierungsbilder, die gemeinsam genutzt werden, um zu identifizieren, ob
(1) ein Werkstück an der richtigen XY Position platziert ist, den Drehwinkel (2) zu erkennen, und dann entsprechend
der Programmvorgabe automatische Anpassungen durchzuführen.
Bildspeicherplatz
mit einem
gespeicherten Bild
Freier
Bildspeicherplatz
Position von Markierungsdateien auf dem DispenseMotion Controller-PC
Beste Vorgehensweise, um ein Markierungsbild auszuwählen
• Die Auswahl sollte auf dem tatsächlichen Werkstück sein (nicht auf der Fixierplatte), da es die Position des
Werkstückes ist, auf die sich das System einstellt.
• Die Auswahl sollte einmalig sein. Es sollte nur eine Auswahl innerhalb der Kameraansicht geben. Wählen Sie zum
Beispiel nicht EINEN von vielen kleinen Kreisen, die in der Kameraansicht zu sehen sind.
• Scharfe Merkmale sind am Besten. Zum Beispiel wäre der Schnittpunkt von zwei Linien im Großbuchstaben T
besser für ein Markierungsbild als die Mitte eines Kreises, der keine begrenzenden Linien besitzt.
• Eine tatsächliche Dosierposition, wie z. B. die Ecke eines siebbedruckten Lötzinnpads ist wegen den
Unterschieden in der Herstellungsgenauigkeit effektiver als die defekte Ecke auf einer Leiterplatte.
• Je weiter Referenzmarkierungen voneinander entfernt sind, desto präziser kann das System die Positionen
ausfindig machen
Markierungsbilder
Sie können 240 Markierungsbilder in den verfügbaren Speicherbereich der Markierungsbibliothek speichern. Die
Markierungsbibliothek taucht im sekundären Ansichtsbildschirm auf (für mehr Informationen siehe “Sekundärer
Bildschirm” auf Seite33). Diese Markierungen sind als Dateien auf dem DispenseMotion Controller-PC unter D:\
ever_sr\mark gespeichert.

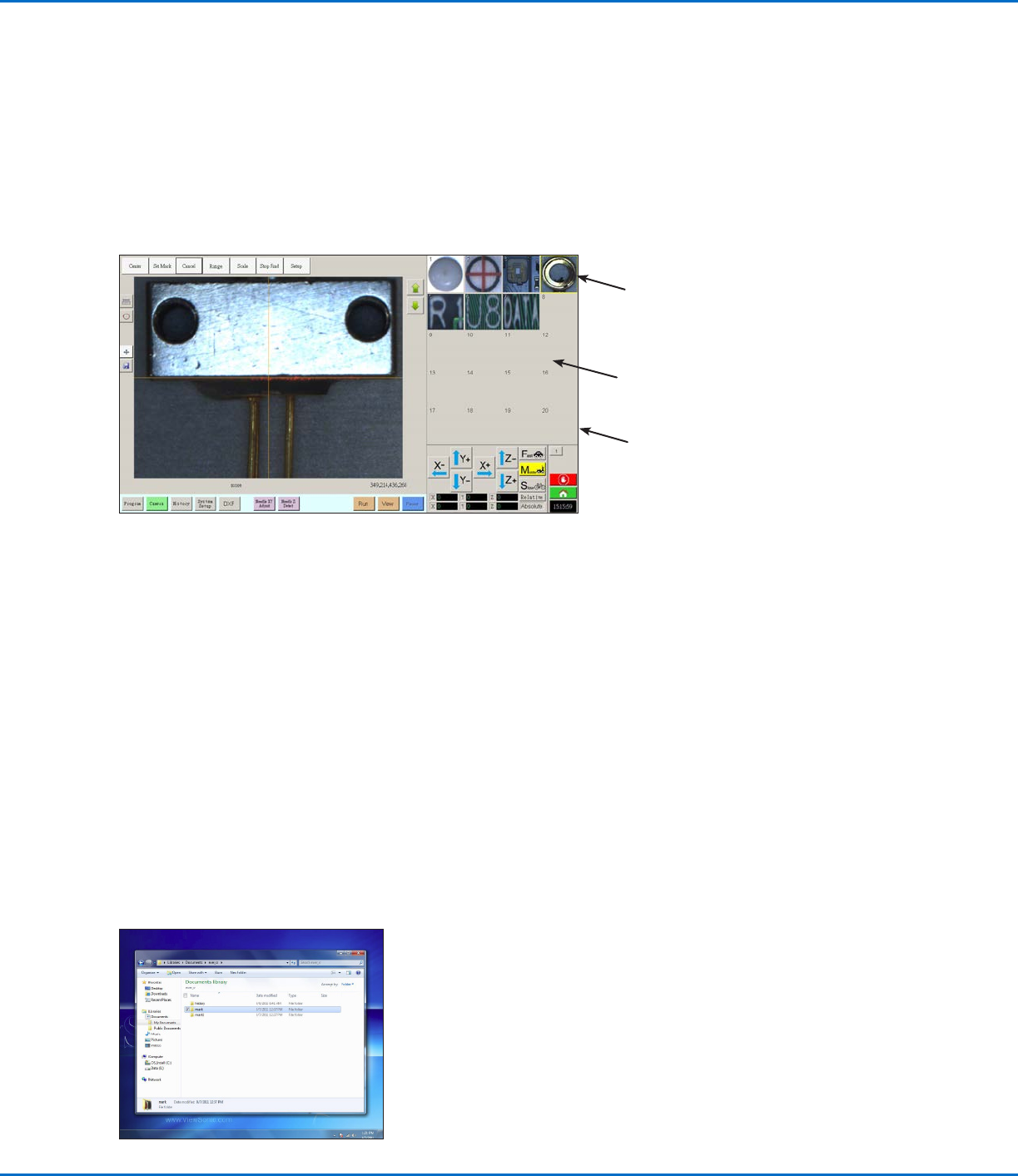

Ansicht Kamerabildschirm im Hauptansichtsbildschirm und Markierungsbibliothek im sekundären Ansichtsbildschirm
Markierungsbibliothek
GV Series Automatisiertes Dosiersystem
29www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

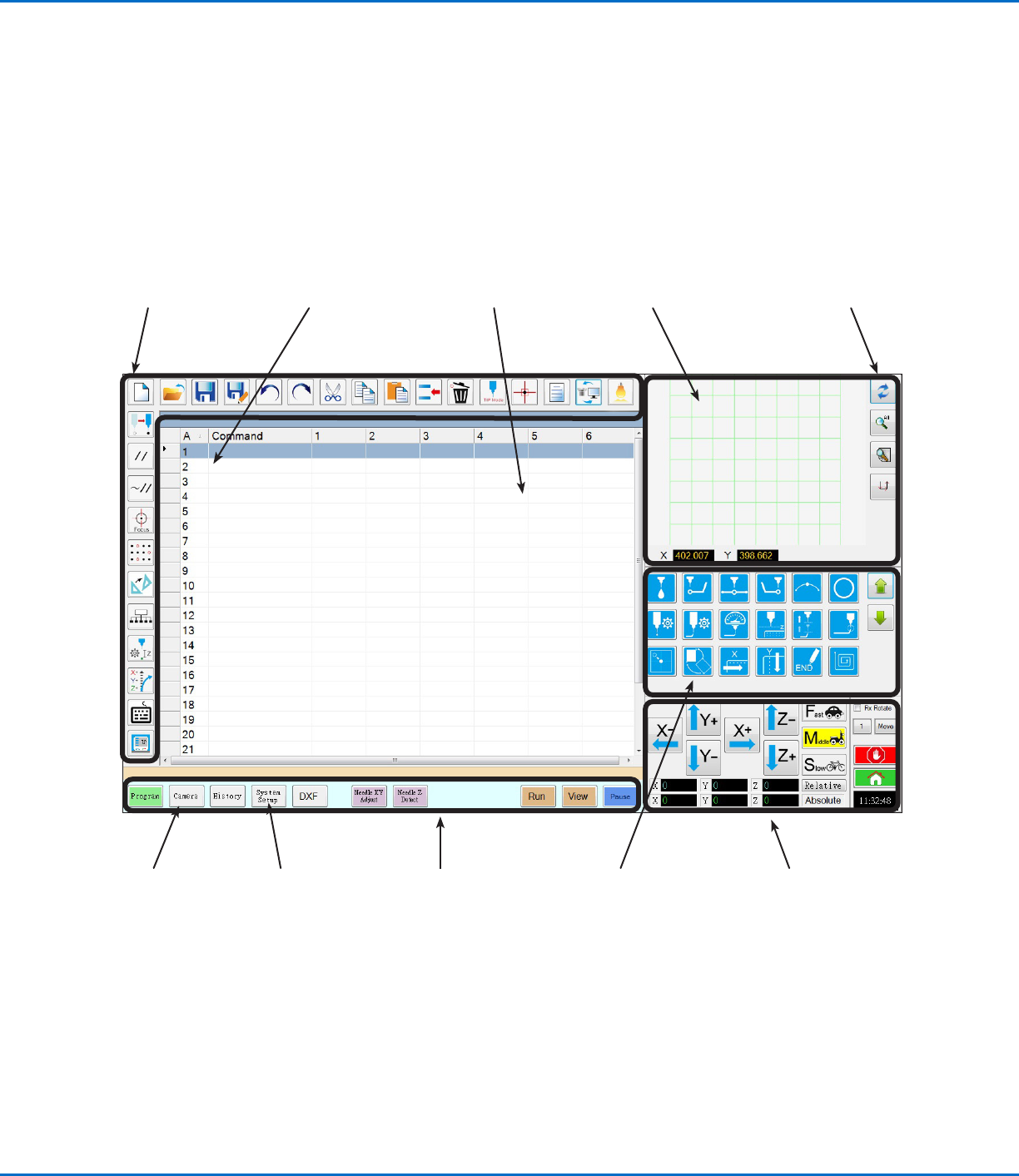

Übersicht der DispenseMotion Software
Dieser Abschnitt enthält eine Übersicht über alle DispenseMotion Software Bildschirme, Fenster und Icons. Diese
Information wird je nach Bedarf bereit gestellt. Um das System aufzubauen und Dosierprogramme zu erstellen,
beziehen Sie sich auf “Setup” auf Seite44 und auf “Programmierung” auf Seite63. Der Bildschirm öffnet sich
am Programmbildschirm.
Siehe das
“Navigations- und
Bewegungsfenster”
auf Seite37.
Siehe “Icons
der horizontalen
und vertikalen
Werkzeugleiste” auf
Seite35.
Siehe “Setup- und
Dosierbefehl Icons” auf
Seite36.
Beziehen Sie sich
auf “Sekundärer
Bildschirm” auf
Seite33.
Siehe “System
Setup Bildschirm”
auf Seite39.
Siehe
“Kamerabildschirm,
Tab Leiste
und Icons” auf
Seite40.
Siehe “Hauptbildschirm
und Tab-Leiste” auf
Seite31 .
Siehe “Hauptbildschirm
und Tab-Leiste” auf
Seite31.
Siehe “Icons
der horizontalen
und vertikalen
Werkzeugleiste” auf
Seite35.
Befehlszeile (A): Doppelklicken
um das Befehlsauswahlmenü zu
öffnen; Befehl wählen um das
Befehlsfenster zu öffnen. Siehe
“Befehlsfenster” auf Seite30.
GV Series Automatisiertes Dosiersystem
30 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Befehlsfenster
Wenn Sie eine Befehlsadresszeile im Programmfenster doppelklicken, erscheint ein Auswahlmenü aller verfügbaren
Befehle. Wählen Sie einen Befehl um ein Fenster für diesen Befehl zu öffnen. Jedes Befehlsfenster enthält
Parameter, falls zutreffend, die für den Befehl eingestellt werden können. Siehe “Anhang A, Command Funktion
Reference” auf Seite98 für detaillierte Informationen aller Befehle und verbundener Parameter.

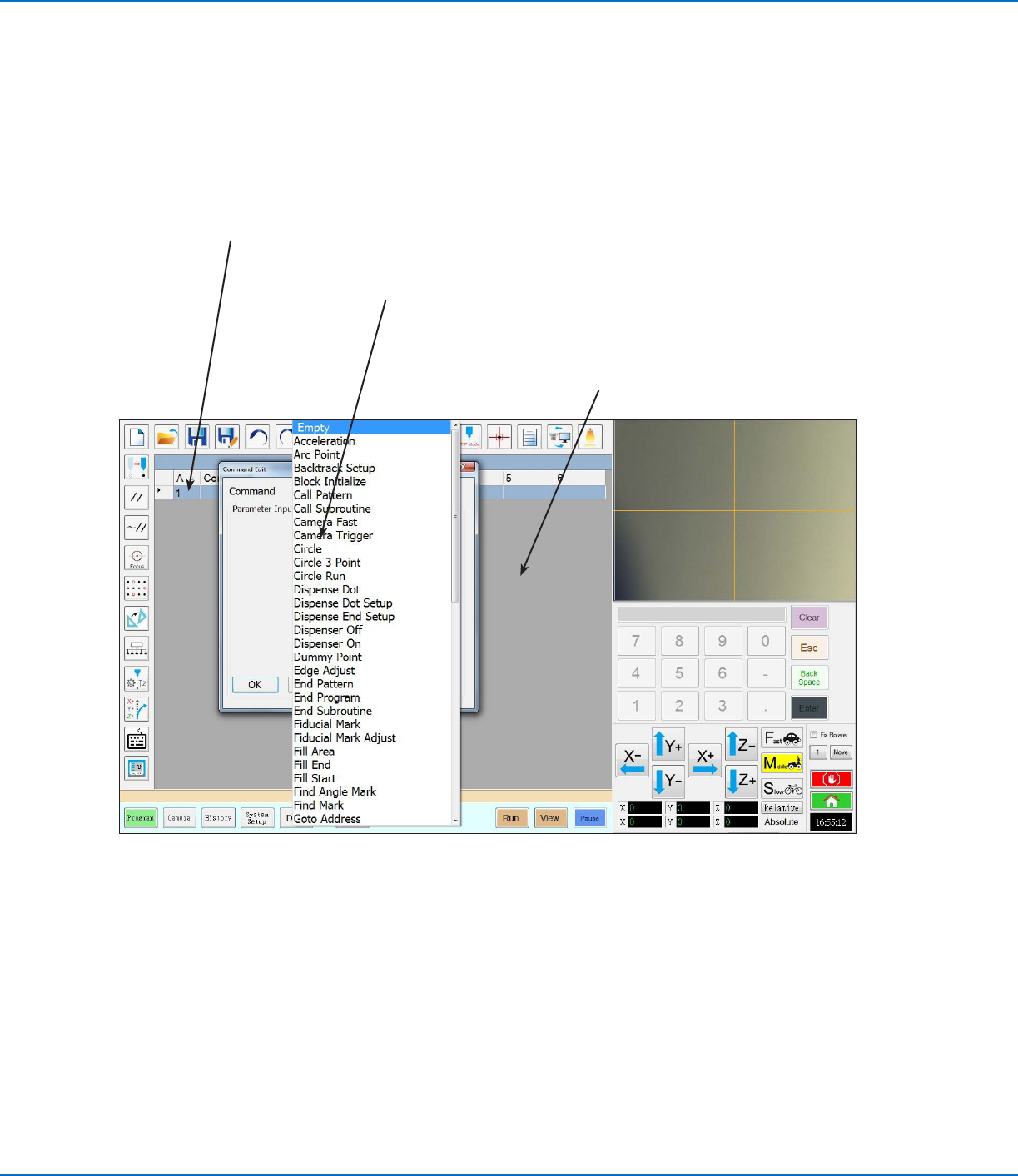

Befehlszeile (A):
Doppelklicken um das
Befehlsauswahlmenü zu
öffnen.
Auswahlmenü zur
Befehlsbearbeitung: Klicken Sie
auf einen Befehl, um dessen
Befehlsfenster zu öffnen.
Befehlsfenster: Geben Sie Parameter für den
Befehl in diesem Fenster ein. Siehe “Anhang A,
Command Funktion Reference” auf Seite98
für detaillierte Informationen aller Befehle.
