GV Series Automatisiertes Dosiersystem 34 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung. Sekundär er Ansicht…
GV Series Automatisiertes Dosiersystem
33www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Pfad IconModus Icon
(wechselt zwischen
Düsenmodus und
CCD-Modus)
Sekundärer Bildschirm
Der sekundäre Bildschirm ändert sich entsprechend der gewählten Tabs und Icons.
ausgewählter Tab
Tab Farbe
grün, wenn
ausgewählt
Sekundäres Display Funktion
Program (Programm)
Wenn das Pfad Icon eingeschaltet ist: Wenn das Pfad Icon
eingeschaltet ist, zeigt es
eine visuelle Darstellung des
programmierten Musters und
des Pfad Modus Icons:
• Beziehen Sie sich auf
“Icons der horizontalen und
vertikalen Werkzeugleiste” auf
Seite35.
• Weitere Funktionen
der Pfadansicht finden
Sie unter “Sekundärer
Ansichtsbildschirm in der
Pfadansicht” auf Seite34.
Wenn das Pfad Icon ausgeschaltet ist:
Wenn das Pfad Icon
ausgeschaltet ist, zeigt es die
tatsächliche Ansicht der Kamera
auf die Fixierplatte oder auf die
Werkstückoberfläche.
Camera (Kamera)
Markierungsbibliothek: Speichert bis zu 240
Markierungspunkte als Dateien.
System Setup
(Systemeinstellungen)
Pfadansicht und Tastenfeld: Der Nummernblock wird
verwendet, um numerische
Variablen einzugeben. Beziehen
Sie sich auf “Nummernblock”
auf Seite43.
GV Series Automatisiertes Dosiersystem
34 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Sekundärer Ansichtsbildschirm in der Pfadansicht
Punktfarben der Pfadansicht
Wenn sich der sekundäre Ansichtsbildschirm in der Pfadansicht befindet (Pfad-
Symbol auf EIN gesetzt), wird eine visuelle Darstellung des programmierten
Musters angezeigt. Die Punktfarben stellen die programmierten Punktbefehle dar.
Punktbefehl Farbe auf dem Bildschirm der Pfadansicht
Linienstart
Blau
Linienübergang
Grün
Linienende
Olivgrün
Bogenpunkt
Orange
Funktionen im Kontextmenü der Pfadansicht
Klicken Sie auf dem Bildschirm der Pfadansicht mit der rechten Maustaste auf
einen beliebigen Punkt (Befehl), um das Kontextmenü zu öffnen. Die nachfolgend
gezeigten Funktionen sind für den ausgewählten Punkt verfügbar.
Linien- und Punktfarben in der
Pfadansicht
Klicken Sie mit der rechten
Maustaste auf einen beliebigen
Punkt, um das Kontextmenü zu
öffnen.
Teil Funktionen
Delete Point
(Punkt löschen)
Löscht den ausgewählten Punkt und verbindet den
vorherigen Befehl mit dem nächsten Befehl.
Optimize Path
(Pfad optimieren)
Öffnet einen Pfad zur Bearbeitung:
• Wählen Sie Line Path Start (Linienpfadstart) und Line
Path End (Linienpfadende), um die Linienstart- und
Linienendpunkte des Musters zu bearbeiten.
• Wählen Sie Arc Path Start (Bogenpfadstart) und Arc Path
End (Bogenpfadende), um den Start- und Endpunkt eines
Bogenpunkts zu bearbeiten.
Select Line (Linie
auswählen)
Wählt das gesamte Muster aus.
Reassignment
Start Point
(Startpunkt neu
zuweisen)
Weist den Linienstartpunkt dem ausgewählten Punkt neu zu
(der Pfad muss geschlossen sein).
Reverse Line
(Linie umkehren)
Kehrt das Muster um.
Offset
Closed Line
(Geschlossene
Linie verschieben)
Schließt das Muster, indem es eine Linie vom Linienstart bis
zum Linienende hinzufügt und dann den Linienstart und das
Linienende derselben Position neu zuweist.
• Offset Length (Verschiebungslänge) (mm) vergrößert das
Muster in Relation zum ursprünglichen Muster.
Fill Closed Area
(Geschlossenen
Bereich füllen)
Füllt einen Bereich des Musters.
• Brush Width (Linienbreite) (mm): Der Abstand zwischen
den einzelnen Füllbereichsspiralen.
Linienübergang hinzufügen
Klicken Sie mit der rechten Maustaste auf eine beliebige Stelle im Raster der
Pfadansicht (jedoch nicht auf einen Punkt), um einen Linienübergangspunkt
(Befehl) an einen vorhandenen Punkt anzufügen. Es können nur horizontale oder
vertikale Linien hinzugefügt werden.
Klicken Sie mit der rechten
Maustaste, um einen
Linienübergangspunkt an einen
vorhandenen Punkt anzufügen.
GV Series Automatisiertes Dosiersystem
35www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

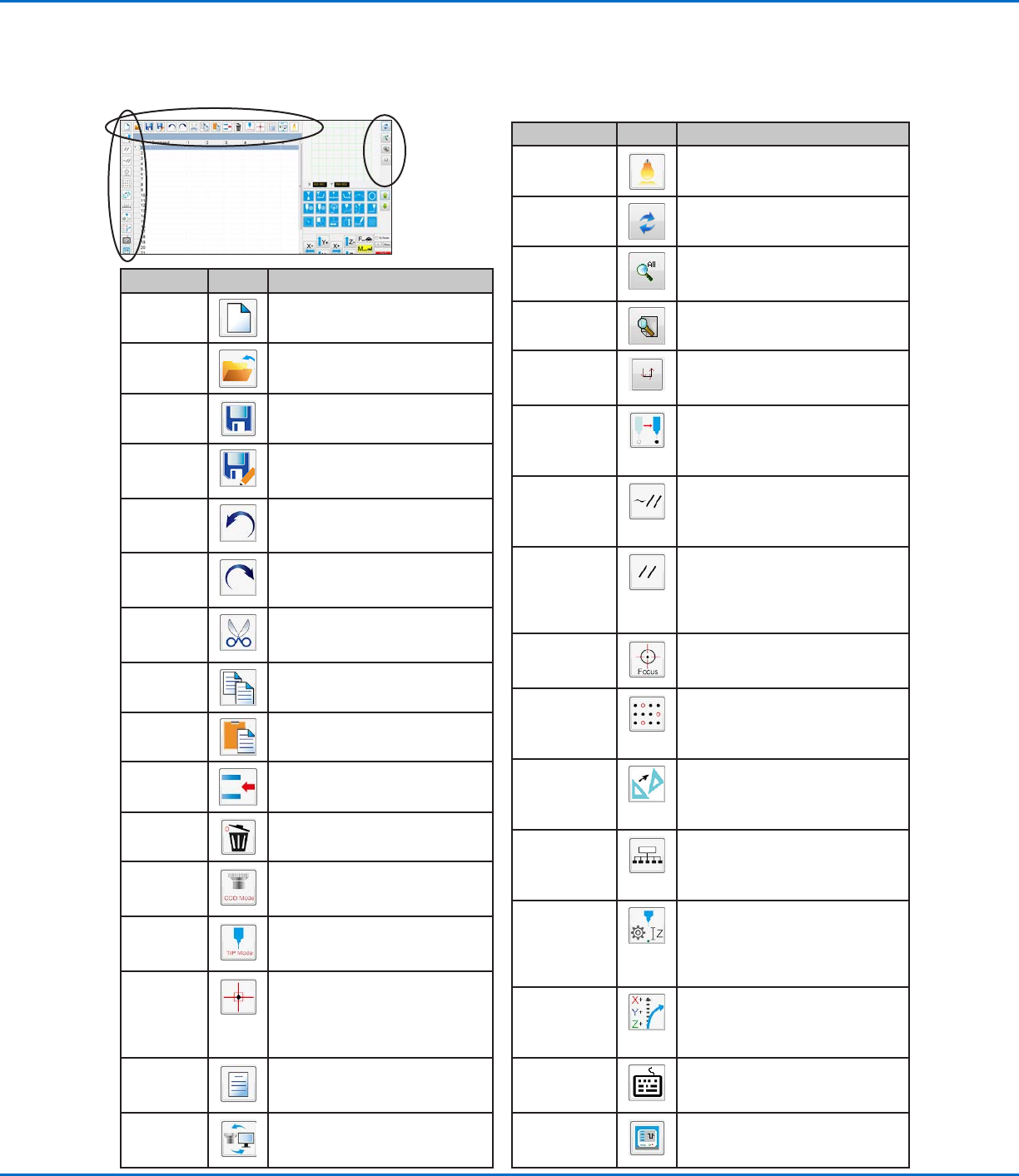

Icons der horizontalen und vertikalen Werkzeugleiste
Verwenden Sie die Icons auf den horizontalen und vertikalen Werkzeugleisten, um Dateien zu verwalten, bestimmte
Befehle einzugeben und andere unten beschriebene Funktionen auszuführen.
Icon Name Icon Funktion
A New File
(Neu)
Erstellt eine neue Datei
Open a File
(Öffnen)
Öffnet eine Datei
Save
(Speichern)
Speichert die geöffnete Datei
Save as
(Speichern
unter)
Speichert die geöffnete Datei mit
einem neuen Dateinamen
Undo
(Rückgän-
gig)
Macht den letzten Befehl rückgän-
gig
Redo
(Wiederher-
stellen)
Stellt die letzte rückgängig ge-
machte Aktion wieder her
Cut
(Ausschnei-
den)
Schneidet eine Auswahl aus
Copy
(Kopieren)
Kopiert eine Auswahl
Paste
(Einfügen)
Fügt eine Auswahl ein
Insert
(Einfügen)
Fügt eine Speicheradresse ein
Delete
(Löschen)
Löscht die aktuelle Speich-
er-adresse
CCD Mode
(CCD
Modus)
Schaltet das System zwischen
Kameramodus und Dosiermodus
um
Tip Mode
(Dosiermo-
dus)
Schaltet das System zwischen
Dosiermodus und Kameramodus
um
Match
Zentriet die Kamera auf einer
ausgewählten Markierung in der
Markierungsbibliothek (Kamera
muss sich nahe der Markierung am
Werkstück befinden)
Example
(Beispiel)
Stellt ein Beispielprogramm zur
Verfügung, welches Beispielbefehle
zur Programmerstellung beinhaltet
Path (Pfad)
Schaltet den sekundären Bild-
schirm von der Kameraansicht auf
die Rasteransicht (Pfad Modus)
Icon Name Icon Funktion
Light (Licht)
Lässt das temporäre Überschreiben
der Lichteinstellungen zu
Refresh (Aktu-
alisieren)
(nur Pfad Modus) aktualisiert den
sekundären Ansichtsbildschirm
See all
(komplette
Übersicht)
(nur Pfad Modus) zeigt alle
programmierten Punkte auf dem
sekundären Bildschirm
Magnify
(Vergrößern)
(nur Pfad Modus) vergrößert einen
Bereich des sekundären Bildschirms
Path Direction
(Pfadrichtung)
(Nur im Pfad-Modus) Zeigt durch
einen Pfeil an, in welche Richtung
sich der Roboterarm bewegt.
Move
(Bewegung)
Bewegt die Düse oder Kamera zum
XYZ Standort einer ausgewählten
Adresse (wenn die Adresse einen
Positionwert beinhaltet)
Enable
Address
(Adresse
aktivieren)
Reaktiviert eine Adresse, die vorher
mit Adresse deaktivieren deaktiviert
war
Disable Ad-
dress (Adresse
deaktivieren)
Deaktiviert eine Adresse im Pro-
gramm (Reaktivieren Sie die Adresse
indem Sie auf Adresse aktivieren
klicken während Sie sich in der aus-
gewählten Adresse befinden)
Focus (Fokus)
Bewegt die Z Position anhand der
Ersteinrichtung automatisch zur
Fokusposition
Step & Repeat
Block (Block
Schritt &
Wiederholung)
Dient als Schritt und Wiederholungs-
befehl, deaktiviert die Dosierung auf
ein Werkstück in einem bestimmten
Bereich
Transform
(Umwandeln)
Richtet die Programmpunkte einer
geladenen DXF-Zeichnung auf ihre
tatsächlichen Standorte auf einem
Werkstück aus
Extend Step
& Repeat
(Erweitert Step
& Repeat)
Zeigt alle in einem Step & Repeat
- Befehl hinterlegten Befehle (kann
nur einmalig mit dem Undo - Befehl
rückgängig gemacht werden)
Change
Z Values
(Z-Werte
ändern)
Ändert die Z-Werte in einem Befehl
oder einer Liste von ausgewählten
Befehlen in einem Programm
(hauptsächlich zur Feinabstimmung
und Einstellung der Dosiernadel)
Point Offset
(Punkt Offset)
Ändert oder bewegt alle pro-
grammierten Punkte, wenn die
Platzierung eines Werkstücks
geändert wurde
Joystick
Falls angeschlossen, wird eine
optionale Steuerungsmethode (z. B.
ein Joystick) ein- oder ausgeschaltet
Pico Touch
Öffnet das Fenster PICO Toµch
Remote Control (PICO Toµch
Fernsteuerung)
