GV Series Automatisiertes Dosiersystem 47 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung. Kennwortschutz eins…

GV Series Automatisiertes Dosiersystem

46 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

Position Bildausschnitt Beschreibung

Auto Purge

(Automatische

Reinigung

Run Limit

Fluid Working Life

(Materialhaltbarkeit

Um die automatische Reinigung, Programmdurchläufe oder

Materialhaltbarkeitsgrenzen für ein Programm einzustellen,

siehe “Wie stellt man automatisches Spülen (Auto-

Purge), Programmduchläufe (Program Cycle Limits) und

Materialhaltbarkeitsgrenzen (Fluid Working Life Limits) ein?” auf

Seite82.

Other (Sonstiges)

• Vorzyklus Initialisierung: Wenn ausgewählt, bewegt sich der Roboter vor

dem Start eines Zyklus in die Grund- oder HOME-Position (0,0,0).

• Nadel XY Anpassung: Aktiviert oder deaktiviert die Fähigkeit die Nadel-

XY-Achse zu justieren. Wenn Needle XY Adjust (Nadel-XY-Einstellung)

markiert ist, erscheint die Schaltﬂäche Needle XY Adjust (Nadel-XY-

Einstellung) auf dem Programmbildschirm.

• Düsendetektor: Zeigt an, dass das System den optionalen Düsendetektor

oder das Düsenausrichtungskit enthält. Wenn Düsendetektor aktiviert

ist, erscheint der Knopf Nadel Nullpunkt im Programmfenster und die

Fähigkeit wird im Erstinstallationsassistenten aktiviert. Wenn nicht, wird

sie im Assistenten deaktivert.

• 2D Code: Kreuzen Sie dieses Kästchen an, um die QR-Code Scan

Funktion zu aktivieren oder zu deaktivieren. Siehe “Anhang D, QR-Code

Scan Einrichtung” auf Seite134, um den QR-Code Scan zu aktivieren.

• Multi-Nadeln: Um mit mehr als einem Dosierer zu arbeiten (bis zu vier

Dosierer möglich), klicken Sie dieses Kästchen an. Siehe “Anhang E,

Multi-Nadel Einrichtung und Verwendung” auf Seite105 zum Einstellen

eines Multidosiersystems.

• Höhensensor: Falls das System den optionalen Höhensensor enthält,

markieren Sie dieses Kästchen. Vollständige Informationen bezüglich

des Höhensensors ﬁnden Sie “Anhang F, Höhensensor Einrichtung und

Verwendung” auf Seite142.

• Z zum Scharfstellen festlegen: Stellt ein, ob das System die momentane

Z-Höhe im Befehlsfenster erfasst. Siehe “Systemeinstellung Z-Höhenwerte

erfassen (Optional)” auf Seite60 für Einzelheiten.

• Modell Drop-Down Menü: Stellt die Konﬁguration der Dosiersoftware

ein; diese Einstellung muss mit der Systemkonﬁguration (Modell)

übereinstimmen. Alle Änderungen werden erst nach Neustart der Software

wirksam.

Expert

(Expertenmodus)

Nur für fortgeschrittene Benutzer.

Light (Licht) (if

present) (Falls

vorhanden)

• Standard: Erlaubt Ihnen, die Lichtstärke zu kontrollieren, wenn ein

externes System verwendet wird.

• Offset: Wenn das System im CCD Modus ist, ändert sich die

Lichtstärke automatisch, basierend auf den eingegebenen

Werten.

HINWEIS: Die Beleuchtungseinstellungen werden nur angezeigt,

wenn das optionale Beleuchtungszubehör installiert ist.

Zur Ansicht oder Änderung der Systemparameter (Fortsetzung)

System Setup Parameter und Bildschirmfelder (Fortsetzung)

GV Series Automatisiertes Dosiersystem

47www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

Kennwortschutz einstellen

Nutzen Sie das Kennwortfeld des Systemsetupschirms, um ein Passwort einzustellen oder zurückzusetzen. Der

Zweck eines Kennwortes ist es, die Systemeinstellungen vor unbefugtem Zugriff zu schützen.

HINWEISE:

• Die Standardeinstellung ist kein Kennwortschutz.

• Falls Sie Ihr Passwort vergessen haben, kontaktieren Sie Ihren Nordson EFD Vertreter für weitere Unterstützung.

• Ein Kennwort ist auf 16 Zahlen oder Stellen begrenzt.

Klick Schritt

• Klicken Sie auf System Setup und dann auf Öffnen

• Unter Passwort, geben Sie ein Passwort ein oder leeren Sie

das Feld, um ein Passwort zu entfernen, klicken Sie dann auf

PASSWORT ÄNDERN.

Das System bestätigt die Passwortänderung und übernimmt

diese sofort:

- Wenn ein Passwort vergeben wurde, wird das System vor

dem Öffnen des System Einstellungen Bildschirms die

Eingabe des Passworts verlangen.

- Wurde das Passwort Feld freigelassen, wird zum Öffnen des

Systemsetup Bildschirms kein Passwort benötigt.

GV Series Automatisiertes Dosiersystem

48 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

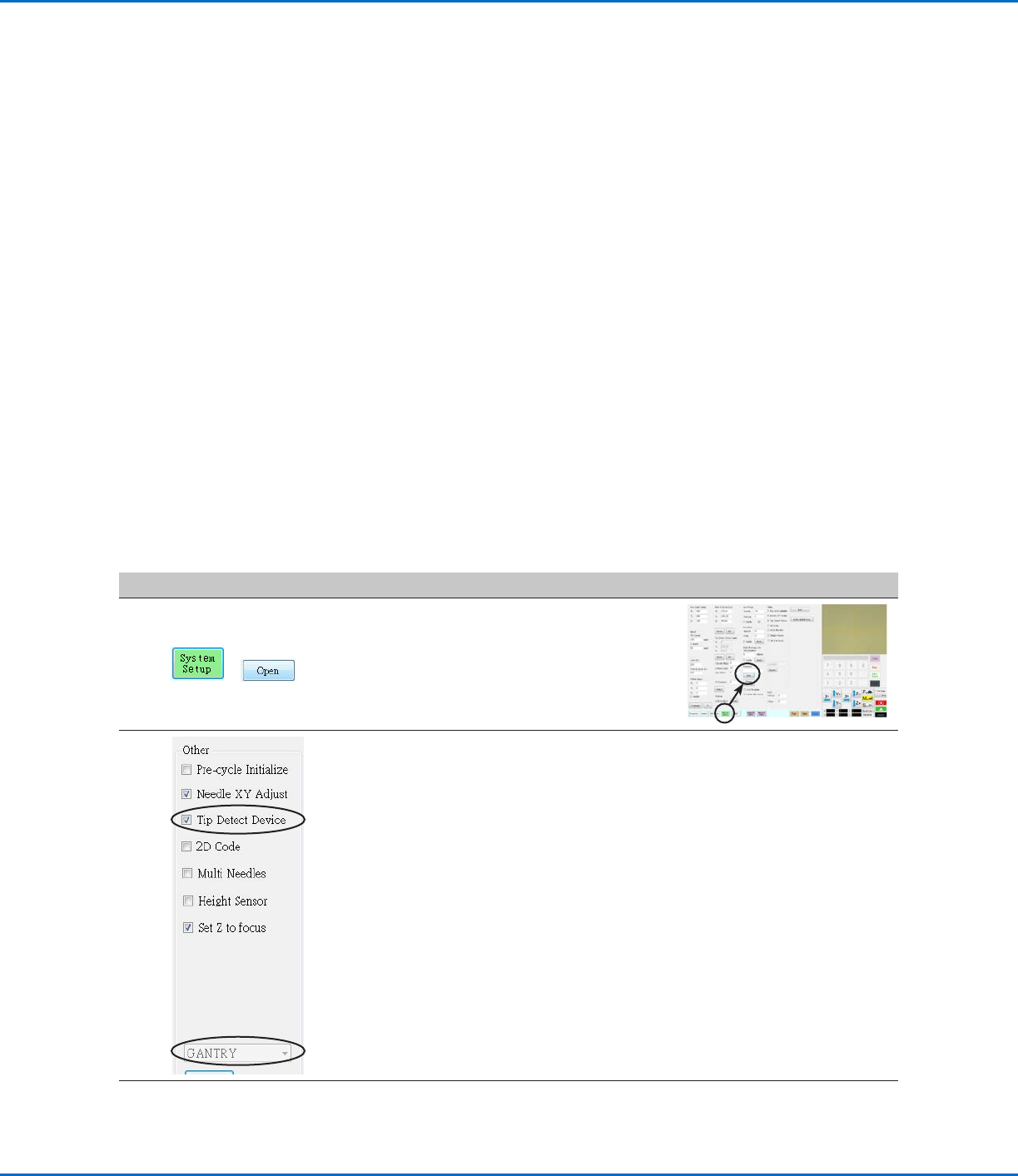

Überprüfen des Robotermodells und der ausgewählten Nadelerkennung

Klick Schritt Referenzbild

• Klicken Sie auf System Setup und dann auf

Öffnen.

• Unter OTHER überprüfen Sie Folgendes:

- Das korrekte Robotermodell wird

angezeigt. Falls das Robotermodell

nicht korrekt ist, prüfen Sie die “Die

Robotermodellauswahl ändern” auf

Seite57, um das korrekte Modell

auszuwählen.

- Fall Ihr System einen Düsendetektor

beinhaltet, wird Düsendetektor aktiviert.

• Wenn Sie Änderungen vornehmen,

schließen und öffnen Sie anschließend

die DispenseMotion Software, damit die

Änderungen wirksam werden.

• Fahren Sie mit “Das System mit dem

Erstinstallationsassistenten des Roboters

einrichten” auf Seite49.

Aufbau und Kalibrieren des Systems (Voraussetzung)

Bevor Sie damit beginnen Programmierungen zu erstellen oder die automatische Offset-Aktualisierungsfähigkeiten

des Systems zu benutzen, müssen Sie das System ordentlich aufsetzen und kalibrieren. Korrekte Systemeinstellung

und Kalibrierung ist wesentlich für den ordentlichen Systembetrieb.

Der Erstinstallationsassistent des Roboters führt Sie durch das komplette Setup und den Kalibrierungsprozess.

Dieser Prozess muss bei Erstinbetriebnahme und nach jeder Systemänderung durchgeführt werden.

Beispiele für Systemänderungen beinhalten die folgenden Punkte:

• Nach jeder Bewegung einer auf der Z-Achse installierten Komponente (wie Spritzenkörper oder Kamera).

• Nach jedem Wechsel einer Dosierdüse oder Spitze.

Setup und Kalibrierung beinhaltet die folgenden Aufgaben:

• Robotermodell und Düsendetektorauswahl prüfen

• Den Erstinstallationsassistenten des Roboters öffnen und die Kamera scharfstellen

• (Nur für GV-System mit Düsendetektor) Den Düsendetektor einstellen*

• Kamera-zu-Düse Offset einstellen

• Markierungen einstellen

• Die Kameraskalierung einstellen*

• Düse-zu-Werkstück Offset einstellen*

• (Nur für GV-System mit Düsendetektor) Systemeinstellungen und Kalibration testen

• (Nur für GV-Systeme ohne Düsendetektor) Systemeinstellungen und Kalibrierung testen

*Alle notwendigen Einstellungs- und Kalibrierungsaufgaben werden vom Erstinstallationsassistenten des Roboters geleitet. Es

besteht jedoch die Möglichkeit, Aufgaben, die oben mit einem Asterisk (*) markiert sind, bei Bedarf individuell durchzuführen.

Siehe “Anhang B, Setupverfahren ohne Einrichtungsassistent” auf Seite124 für genaue Anweisungen.

HINWEIS: Siehe “Über Offsets” auf Seite27 für die Erklärung der Offsets.
